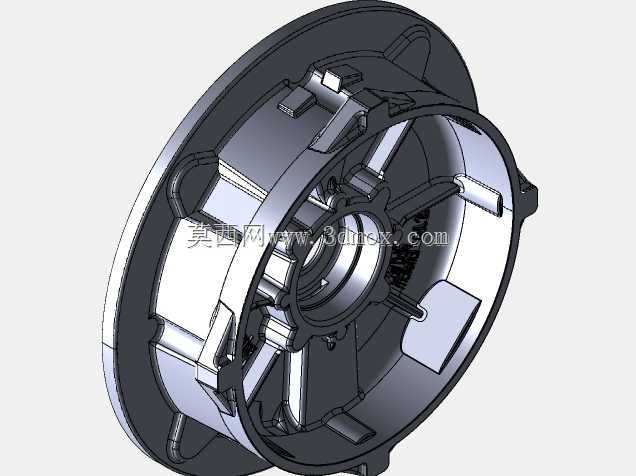

带内部导流筋的轮式铸造壳体结构

　　这类带内部导流筋的轮式铸造壳体，多应用在流体输送类旋转设备、动力端盖配套的承压腔体场景中，日常在风机蜗壳配套端盖、泵体连接壳体、电机散热端盖这类需要兼顾结构强度与流道导向的部件上十分常见。从实际使用场景来看，该构件作为设备的腔体承载外壳，一方面要为内部旋转的叶轮、轴系部件提供封闭的安装空间，避免内部输送的介质出现泄漏，另一方面壳体上分布的径向导流筋，既可以在介质流经腔体时顺着筋位导向，减少流道内的紊流损耗，提升设备的运行效率，也能在铸件凝固过程中充当补缩通道，降低厚大截面位置出现缩孔缩松的铸造缺陷概率。

　　从设计思路上看，这类轮状壳体采用圆周对称的结构布局，外圈的环形法兰边预留了均匀分布的安装凸台，凸台上的安装孔位按照等节距排布，安装时可以和相邻的泵体、机座端面对齐，通过螺栓实现轴向压紧密封，安装边界需要注意法兰端面的平面度公差，通常控制在0.1mm以内，避免压紧后出现密封面翘曲导致的介质渗漏。壳体内部的中心位置设置了轴承安装座，中心孔的同轴度相对于外圈法兰基准需要控制在0.05mm以内，保证后续装配轴系后旋转部件不会出现偏磨，中心安装座和外圈壁之间通过多组径向分布的导流筋连接，筋位的厚度按照从中心向外圈逐渐增厚的梯度设计，既符合铸造工艺的拔模要求，也能让筋位在承受内部介质压力时实现应力均匀传递，避免应力集中导致的壳体开裂。

　　在外形尺寸的设计考量上，这类壳体的径向尺寸通常根据配套设备的流量参数确定，当用于低压风机端盖时，壳体的轴向宽度相对较窄，导流筋的弧度会顺着气流的旋转方向做倾斜设计，减少气流的转向阻力；当用于泵体承压壳体时，壳体的壁厚会根据承压等级做相应增加，导流筋的数量也会适当增多，在提升流道导向效果的同时强化壳体的整体刚性。安装时需要注意，壳体外圈的定位止口和相邻部件的配合公差通常选用H7/h6的间隙配合，既方便装配时的对位，也能保证轴系的同轴度要求，壳体上的减重槽设计在非受力的侧壁位置，在不降低整体结构强度的前提下减少铸件的整体重量，降低设备运行时的转动惯量。

　　从铸造工艺实现的角度看，这类壳体的结构设计充分考虑了分型面的选择，所有的筋位、凸台都沿着拔模方向设置了合理的拔模斜度，避免造型时出现倒扣结构，减少砂芯的使用数量，降低铸造生产的复杂度。内部腔体的圆角过渡都按照R3-R5的标准设计，避免尖角位置出现应力集中，同时也能防止铸造时铁水在尖角位置出现冷隔缺陷。实际使用中，这类壳体的内壁粗糙度不需要过高的加工要求，铸造后经过简单的抛丸处理即可满足流道的使用需求，只有法兰密封面、中心轴承安装孔位置需要进行后续的机加工，保证装配精度。
