多接口集成式机械安装支座结构设计

　　在流体控制与动力传输类设备的机架布局中，这类多接口集成支座往往承担着核心的定位与载荷传递作用，区别于单一功能的支撑件，它将管路对接、轴件铰接、本体固定三类功能整合在同一铸件基体上，能大幅减少设备内部的零件堆叠数量，压缩装配空间占用。从实际应用场景来看，这类支座常见于中小型液压动力单元、气动控制回路集成台以及小型内燃机的外围附件安装位，既可以作为硬管管路的终端对接座，也能为铰接式连杆、拨叉类传动件提供旋转支撑基准，同时底座的沉头孔位可直接通过内六角螺栓固定在设备的主安装面板或型材机架上，不需要额外加装转接板。

　　设计这类构件时，首先要核算各接口的载荷边界：侧面大口径的通孔为流体管路的主通道，内壁需要预留密封件的安装槽位，因此孔壁的同轴度公差要控制在0.02mm以内，避免管路对接后出现密封泄漏；上方凸起的带孔耳座是铰接件的安装位，两个耳片的内孔同轴度、端面平行度直接影响铰接轴的转动顺畅度，设计时特意将耳片与基体做了加厚过渡处理，避免承受侧向冲击载荷时出现耳片断裂的问题；底座上分布的多个沉头孔，位置度公差按照GB/T 1800.2的IT7级设定，既可以适配M6、M8两种常用规格的安装螺栓，也能兼容不同孔位布局的机架安装面，降低现场装配的配孔工作量。

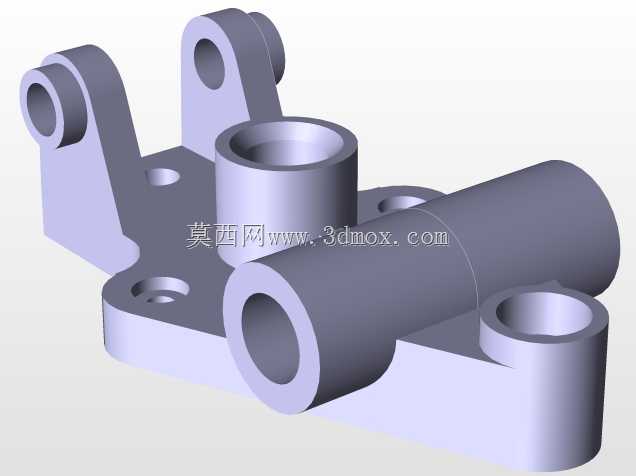

　　从外形尺寸与安装边界来看，该支座的主体长度控制在120mm区间，最大宽度为75mm，最高凸起位置距离底座安装面的高度为65mm，整体轮廓没有超出常规小型功能件的安装空间阈值，底座的安装面做了0.8μm的粗糙度要求，安装时不需要额外加调整垫片就能保证与机架面的贴合度，避免长期受振动出现螺栓松动。基体上的几个不同口径的凸台孔，分别对应不同外径的管路或轴件，其中直径最大的横向通孔通径为25mm，可适配通径20的液压硬管或气动管路，上方的两个铰接耳内孔直径为12mm，可配合标准铜套安装直径10mm的铰接轴，其余几个小直径凸台孔可作为传感器安装位、小型润滑油路对接位使用，不需要在基体上二次加工开孔。

　　结构设计上特意将各凸台与底座的连接处做了R3-R5的圆角过渡，既可以减少铸造过程中的应力集中问题，也能降低机加工时的刀具崩损概率，基体的壁厚整体控制在5mm，在满足1.6MPa工作压力下的强度要求的同时，尽可能控制零件的整体重量，相比分体式组装的支撑结构，这种一体化铸造的支座整体重量能降低30%左右，装配工时也能减少40%。在实际选型适配时，需要注意主通孔的轴线与底座安装面的平行度公差为0.03mm/100mm，若用于流体管路对接场景，要提前核算管路的径向载荷，避免管路重量全部作用在支座凸台上，必要时可在管路中段加装辅助支撑；若用于铰接传动场景，要在耳片内侧预留0.5mm的间隙，避免铰接件转动时与耳片端面产生摩擦卡顿。这类集成式支座的设计思路核心是在有限的安装空间内整合尽可能多的安装接口，同时保证各接口的形位公差满足使用要求，避免因功能集成导致的结构强度不足、加工难度提升等问题，在小型自动化设备、移动式动力机组的结构设计中，这类集成化构件的应用占比正在逐步提升，能有效简化设备的整体结构，降低装配与后期维护的复杂度。
