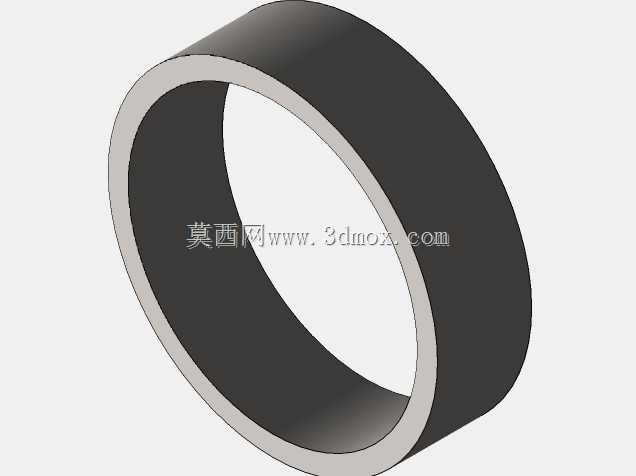

等截面空心圆管结构三维设计模型

　　在流体输送、结构支撑、传动导向等多类工业场景中，等截面空心圆管都是应用频次极高的基础构件，小到设备内部的气路支路、润滑管路，大到工装框架的支撑立柱、输送系统的物料通道，都能见到这类构件的身影。不同于变径、弯转类异形管件，这款等壁厚直圆管的设计核心在于保证同轴度与壁厚均匀性，建模过程中优先以旋转凸台作为基础特征，通过绘制过中心轴线的闭合截面轮廓，绕轴线整周旋转生成实体，这种建模方式能从根源上避免拉伸、抽壳特征可能带来的壁厚偏差，尤其适配对圆度、壁厚公差要求较高的使用场景。

　　从实际应用的角度出发，这类圆管的尺寸边界需要结合安装场景做匹配：如果作为流体输送管路使用，内径尺寸需要匹配管路通径要求，保证介质流通截面满足流量设计值，壁厚则要根据输送介质的工作压力、材质许用应力核算，避免承压状态下出现鼓胀、开裂问题；如果作为结构支撑件使用，外径尺寸需要适配配套的法兰、管夹、连接接头的安装尺寸，长度方向则要预留出两端焊接、法兰连接或者卡套固定的装配余量，避免安装时出现长度不足或者干涉问题。

　　在功能特性层面，等截面直圆管的结构对称性极佳，绕自身轴线旋转时不会产生偏心离心力，这一特性让它不仅能作为静态的结构、管路零件，还可以适配部分低速回转的衬套、隔套类使用场景，比如安装在销轴与铰接座之间作为耐磨衬套，或者在轴系零件之间作为定位隔套，依靠均匀的壁厚保证回转过程的同轴度，减少偏磨带来的零件损耗。设计过程中需要特别注意两端面的垂直度要求，端面与轴线的垂直度偏差会直接影响装配后的贴合效果，如果是用于承压管路的连接，端面不垂直会导致密封垫片受压不均，出现介质泄漏问题；如果是用于支撑或者定位场景，端面倾斜会导致装配后相邻零件的位置度超差，影响整套机构的运行精度。

　　建模阶段除了基础的外形构建，还需要提前考虑后续加工的工艺合理性：如果是采用金属管材切割下料，模型的外径、内径尺寸要尽量匹配现有标准管材的规格，减少定制非标管材带来的成本上升；如果是采用棒料机加工成型，内孔的加工深度与内径比值要控制在合理范围内，避免深孔加工带来的排屑困难、刀具振颤问题，保证内孔表面的加工质量。另外，圆管的内外表面转折处如果没有特殊的密封或者配合要求，可以适当添加微小的工艺倒角，既可以去除加工后的锐边毛刺，避免装配时划伤操作人员或者损坏密封件，也能在装配对接时起到导向作用，降低对接安装的难度。

　　在不同的工况下，这类圆管的细节设计也需要做对应调整：用于腐蚀介质输送的场景，模型设计时可以适当预留腐蚀余量，在核算壁厚的基础上增加一定的厚度冗余，延长零件的使用寿命；用于有相对运动的衬套场景，内孔或者外圆的表面粗糙度要求需要在模型的工程图模块中明确标注，保证配合面的摩擦系数满足使用要求；用于轻量化要求较高的设备框架场景，可以在满足结构强度、刚度的前提下，适当优化壁厚尺寸，在保证承载能力的同时降低零件自重，减少整套设备的整体负载。

　　实际选型应用时，不能孤立看待单个圆管零件的参数，需要结合整套系统的连接逻辑做匹配：比如管路系统中，圆管两端的连接形式如果是焊接，要匹配相邻管件的坡口尺寸；如果是卡套连接，外径尺寸的公差要严格控制在卡套接头的适配范围内，避免出现卡套密封失效的问题；如果是法兰连接，圆管端部的外径要与法兰的内孔尺寸适配，保证焊接后法兰的端面垂直度满足密封要求。作为结构件使用时，要核算圆管的长径比，避免长细比过大导致的支撑失稳问题，必要时可以在圆管外部加装加强筋或者中间支撑结构，提升构件的整体刚性。
