工业重载支架式脚轮组件三维结构设计

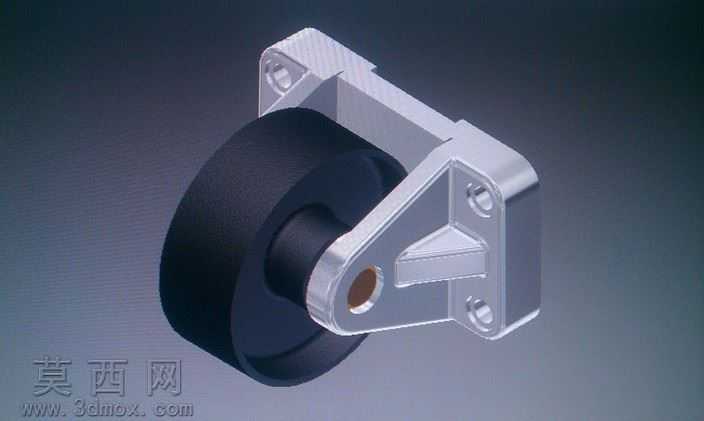

本作品为工业场景使用的重载支架式脚轮组件三维模型，建模过程严格遵循机械设计规范，先完成整体结构的参数化草绘，对各零部件的尺寸进行精准约束，保证装配后各部件的配合公差符合工业使用标准。模型整体分为金属安装支架与滚轮主体两大核心部分，金属支架采用一体化折弯加筋结构设计，在支架的受力转折处设置了三角形加强筋结构，有效提升支架在重载工况下的抗形变能力，支架上预留的多个安装孔位按照标准安装间距排布，可适配多数工业设备底部的安装需求，支架与滚轮的连接部位设计了同轴的轴孔结构，预留了润滑与轴套安装空间，保证滚轮转动的顺畅性。滚轮部分采用圆柱型实心轮体结构，轮体与支架连接的轮毂部位做了加厚处理，避免长期承重出现轮毂开裂的问题，轮体表面做了哑光磨砂质感的材质处理，模拟工业脚轮常用的耐磨尼龙或橡胶材质，金属支架部分则赋予了金属拉丝质感的铝合金材质，通过光影渲染突出金属表面的机加工纹理与棱角处的高光效果，还原真实金属零件的视觉质感。设计过程中充分考虑了脚轮的实际使用场景，对支架的承重角度、滚轮的转动间隙都做了合理的结构优化，既保证模型的外观还原度，也让结构符合真实工业脚轮的力学性能要求，渲染阶段采用了柔和的工业产品展示光影，通过明暗对比突出零件的结构层次，让支架的加强筋、安装孔、轴孔等细节结构都能清晰呈现，完整展现该脚轮组件的结构特点与设计细节，可用于工业设备配件选型参考、机械结构教学演示等场景。
