ANSI标准300级FE孔板天然气计量装置

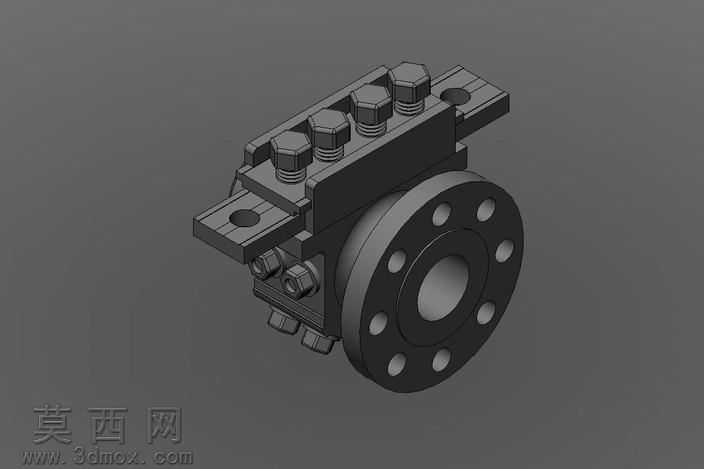

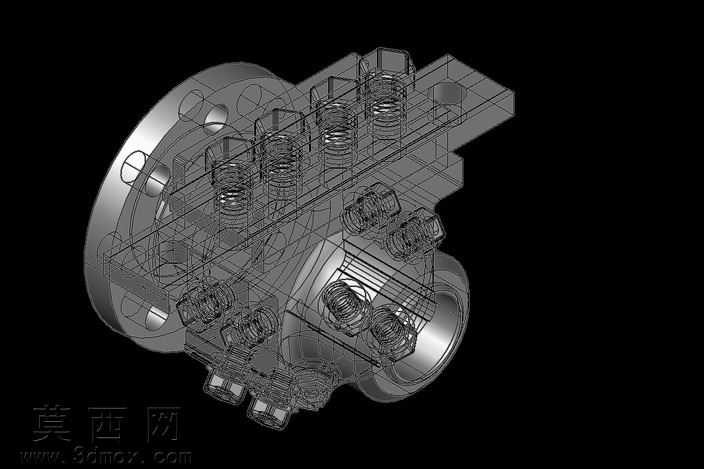

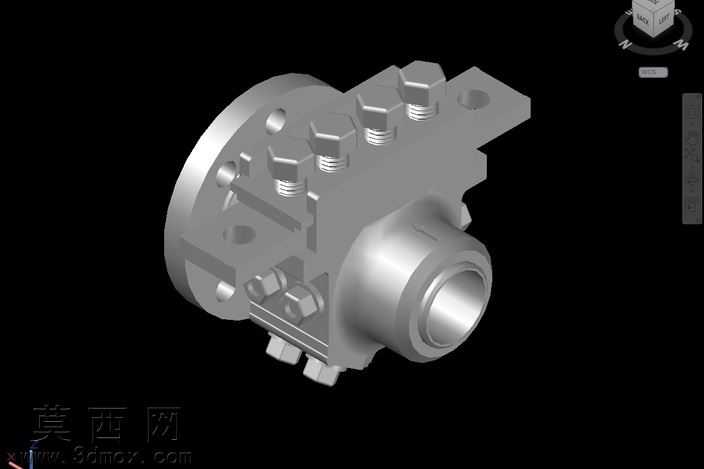

本模型为ANSI标准300压力级FE型孔板天然气计量组件，采用三维参数化建模方式完成全结构构建，建模过程中严格遵循ANSI法兰连接尺寸规范、孔板计量结构的行业设计标准，对装置的每一处结构细节都做了精准还原。模型以线框加实体混合渲染的方式呈现，能够清晰展示装置内部的流道布局、孔板节流件的安装位置、紧固件的排布逻辑以及取压组件的装配关系，金属材质的渲染效果还原了工业计量装置的金属质感，不同结构部件通过灰度层次做了区分，既保证了整体视觉的统一性，又能让查看者快速识别不同功能模块的结构边界。设计过程中首先确定了法兰端的连接基准，按照300磅级法兰的螺栓孔分布、密封面尺寸搭建主体连接框架，随后在法兰之间的腔体内布置孔板节流元件，配套设计了密封垫片的安装槽位，保证计量段的密封性能；围绕孔板的取压需求，在腔体对应位置设计了多组取压接头结构，接头采用标准管螺纹连接形式，适配现场的仪表安装需求；同时在装置外侧设计了多组紧固件与定位结构，所有螺栓、螺母的尺寸都与法兰规格匹配，定位销的位置经过校准，保证装配时的同轴度精度。模型完整还原了孔板计量装置的装配层级，从法兰本体、孔板元件、密封件、紧固件到取压接头都做了独立的结构建模，没有省略细小的装配特征，能够直接用于装配工艺演示、管路布局校核以及计量方案的可视化展示，结构设计充分考虑了天然气计量场景的耐压、密封要求，所有转角、连接处都做了符合工业规范的工艺处理，避免应力集中问题，整体结构紧凑，连接可靠，完全符合工业现场孔板计量装置的实际形态。
