方形多孔安装定位机械承载基座

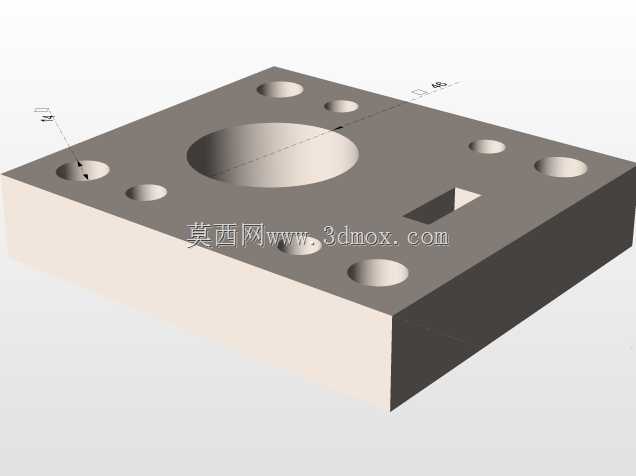

　　这类方形带孔的承载基座，在轻工装配、非标自动化输送线、小型工装夹具台架上的应用十分普遍，很多做桌面式装配工位的工程师在做结构排布时，都会优先选用这类一体加工的板式基座作为核心承载件，相比拼接式的支撑结构，整块板材加工的基座在长期受交变载荷的工况下，不会出现拼接缝错位、紧固件松动偏移的问题，能给上方安装的执行组件提供稳定的定位基准。从实际使用场景来看，这类基座常被用作小型气动冲压工位的下模安装座、皮带线端部的从动辊固定座、或者检测工位的传感器安装基准板，上方的大直径沉孔主要用来容纳带法兰的轴承座或者导向套，周边均匀排布的小直径通孔是安装固定孔，侧面的方形槽是用来嵌装行程触发挡片或者走线的让位结构，设计时特意把固定孔做了沉头处理，

　　安装后螺栓头不会突出基座上表面，避免和上方移动的工件、滑台产生刮擦干涉。做这类基座的三维建模时，首先要确定的是安装边界尺寸，也就是基座的长宽厚三个核心参数，厚度方向的尺寸直接决定了基座的整体刚性，要是厚度选得太薄，哪怕板材材质强度够，长期受压也会出现中部下凹的形变，直接影响上方安装组件的同轴度；周边的固定孔位排布要和配套的型材架安装孔距匹配，不能出现孔位和型材槽口错位的情况，不然现场安装时只能现场扩孔，既破坏基座的表面防护层，也会降低安装后的定位精度。中间的大直径沉孔，深度要和配套嵌入的法兰件厚度匹配，沉孔的公差一般选H7级，保证嵌入件装进去后不会出现径向晃动，孔底的平面度要控制在0.02mm以内，不然法兰件锁紧后会出现倾斜，

　　导致穿过孔的轴类件出现卡滞、偏磨的问题。侧面的方形槽位置要提前和电气工程师核对，确认行程开关的安装位置和触发片的移动行程，槽的宽度要留够0.5mm的调整余量，方便现场调试时微调开关的触发位置，槽的边角要做清角处理吗？不对，实际加工时如果是铣削加工，内角会自然留下R角，建模时不用特意做完全清角，反而要标注清楚内角R值，避免加工时因为清角导致刀具崩损。基座的上下两个大平面，平行度要求要根据使用场景确定，如果是用作检测工位的基准板，平行度要控制在0.01mm/100mm范围内，如果是普通的承载安装座，平行度放宽到0.05mm/100mm就能满足使用要求，不用追求过高的加工精度徒增成本。很多新手工程师在设计这类基座时，

　　容易忽略安装孔的沉头深度，要么沉头太浅螺栓头突出，要么沉头太深把基座钻穿，还有的会把所有固定孔的孔距做成等距排布，完全不考虑现场安装时扳手的操作空间，导致螺栓没法顺利锁紧。另外这类基座的边角一般要做C1或者C2的倒角，既避免安装时划伤人手，也能去除加工产生的毛刺，要是用在有切削液或者粉尘的工况下，基座表面还要做阳极氧化或者发黑处理，提升防锈耐磨的性能，延长零件的使用寿命。在做装配校验的时候，要把所有配套安装的零件都装配到基座上，模拟全行程的运动状态，检查有没有干涉的位置，尤其是中间大孔穿过的轴类件，要确认轴在上下移动或者转动的时候，不会和孔壁产生摩擦，周边固定的螺栓头要完全沉入沉孔内，不能突出上平面影响工件放置。这类基座的材质一般选用45号钢或者6061铝合金，要是负载大就用45号钢做调质处理，要是追求轻量化、负载不大就用铝合金，加工完成后要做去应力处理，避免长期使用出现形变导致精度丢失。
