智能手机外观结构三维数字建模作品

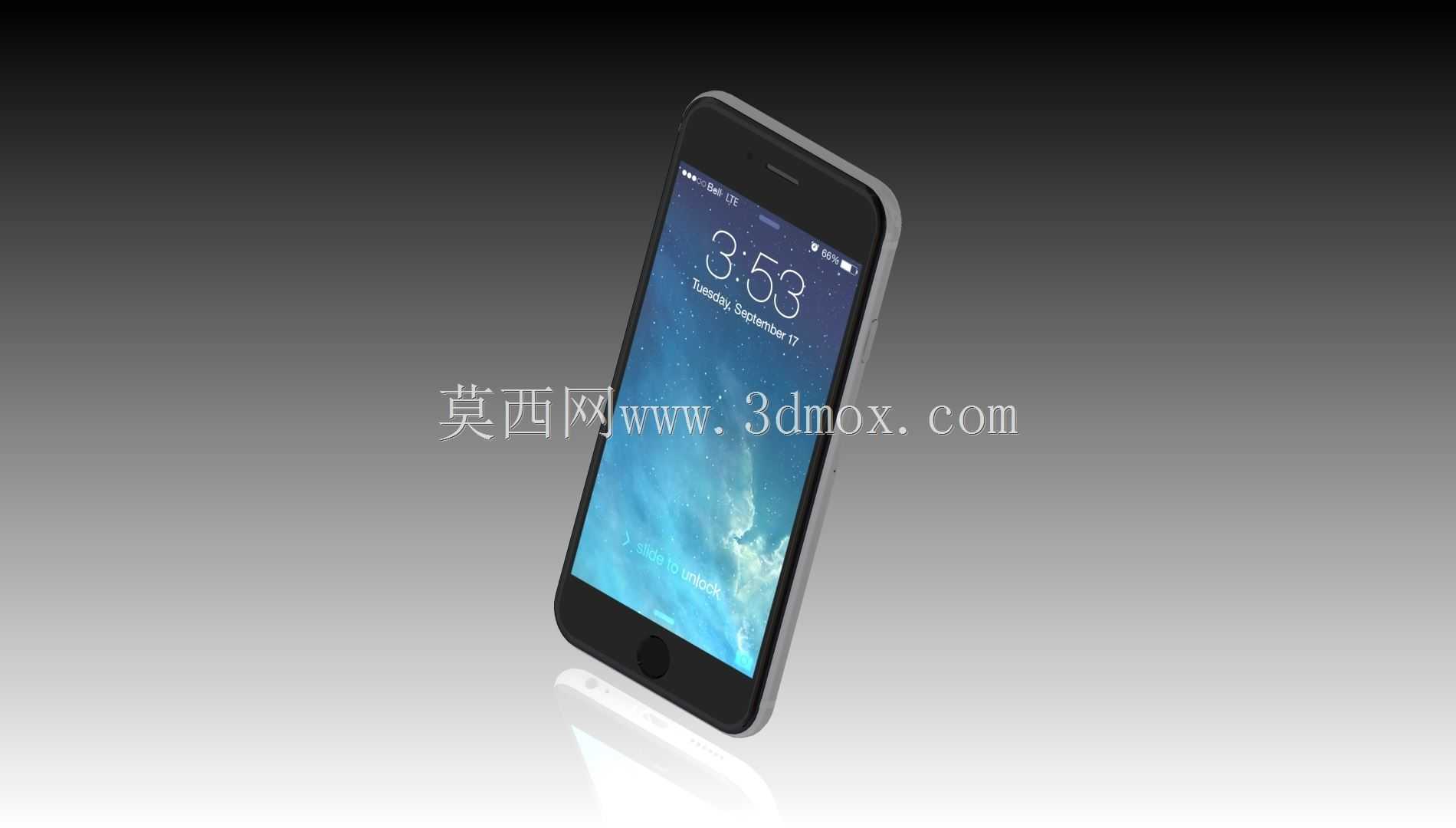

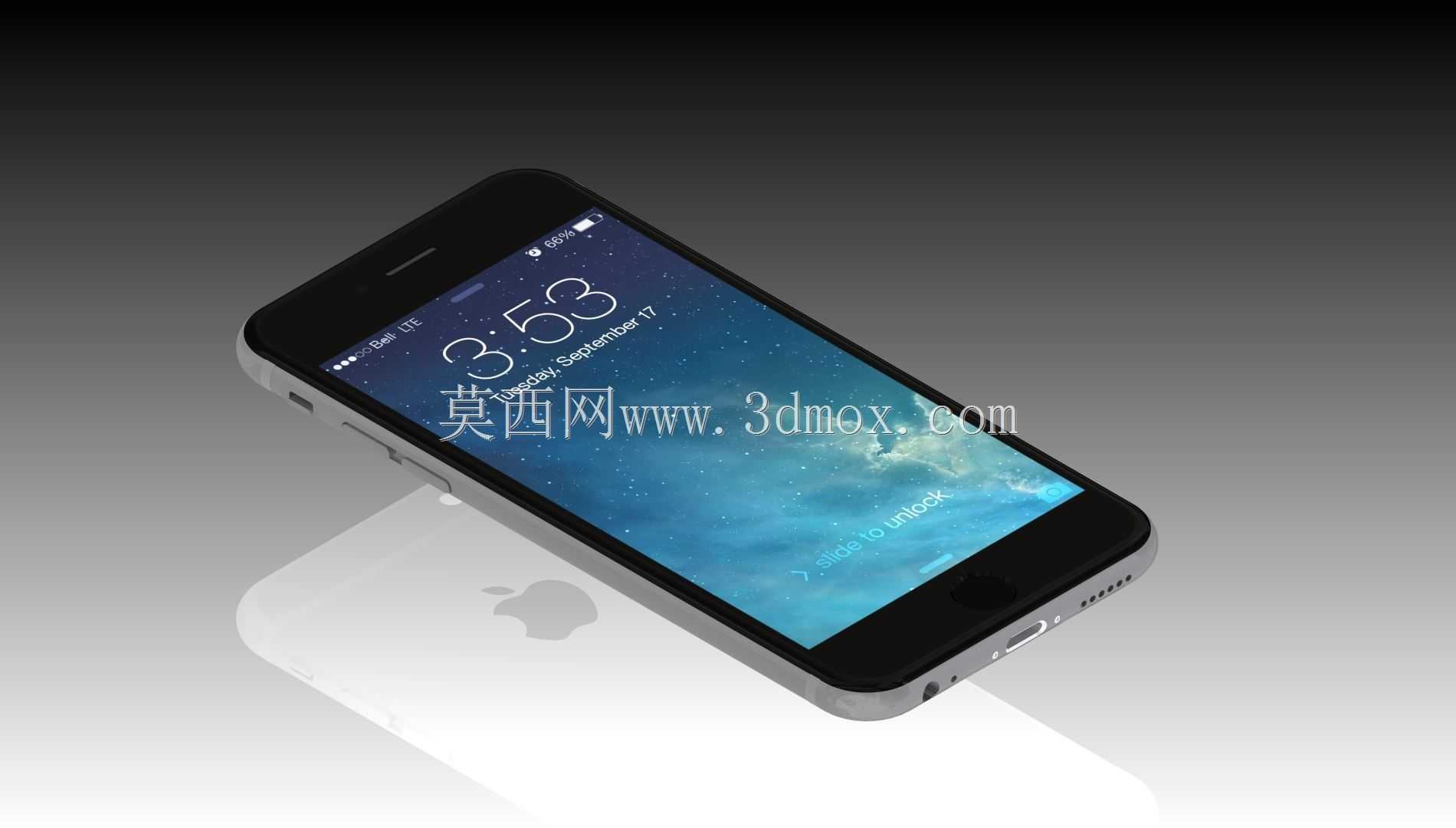

　　在消费电子结构设计领域，手持通讯终端的外观建模是结构工程师入门阶段常接触的练习方向，这类建模工作既需要兼顾工业设计层面的曲面流畅度，也需要为后续内部元器件堆叠预留合理的安装边界。本次呈现的智能手机建模作品，以直板触控机型为原型，整体采用一体化直板机身设计，正面覆盖整块触控显示面板，面板上方预留听筒、前置感光元件的安装开槽位置，下方设置圆形实体功能按键，按键与面板的配合间隙控制在常规消费电子的装配公差范围内，既保证按键的按压行程空间，也避免间隙过大导致的积尘问题。机身侧面采用圆弧过渡的中框设计，这种曲面中框的建模需要处理好正面玻璃与中框的衔接曲面，保证G0连续的基础上尽可能实现G1曲率连续，还原真机握持时的贴合手感，

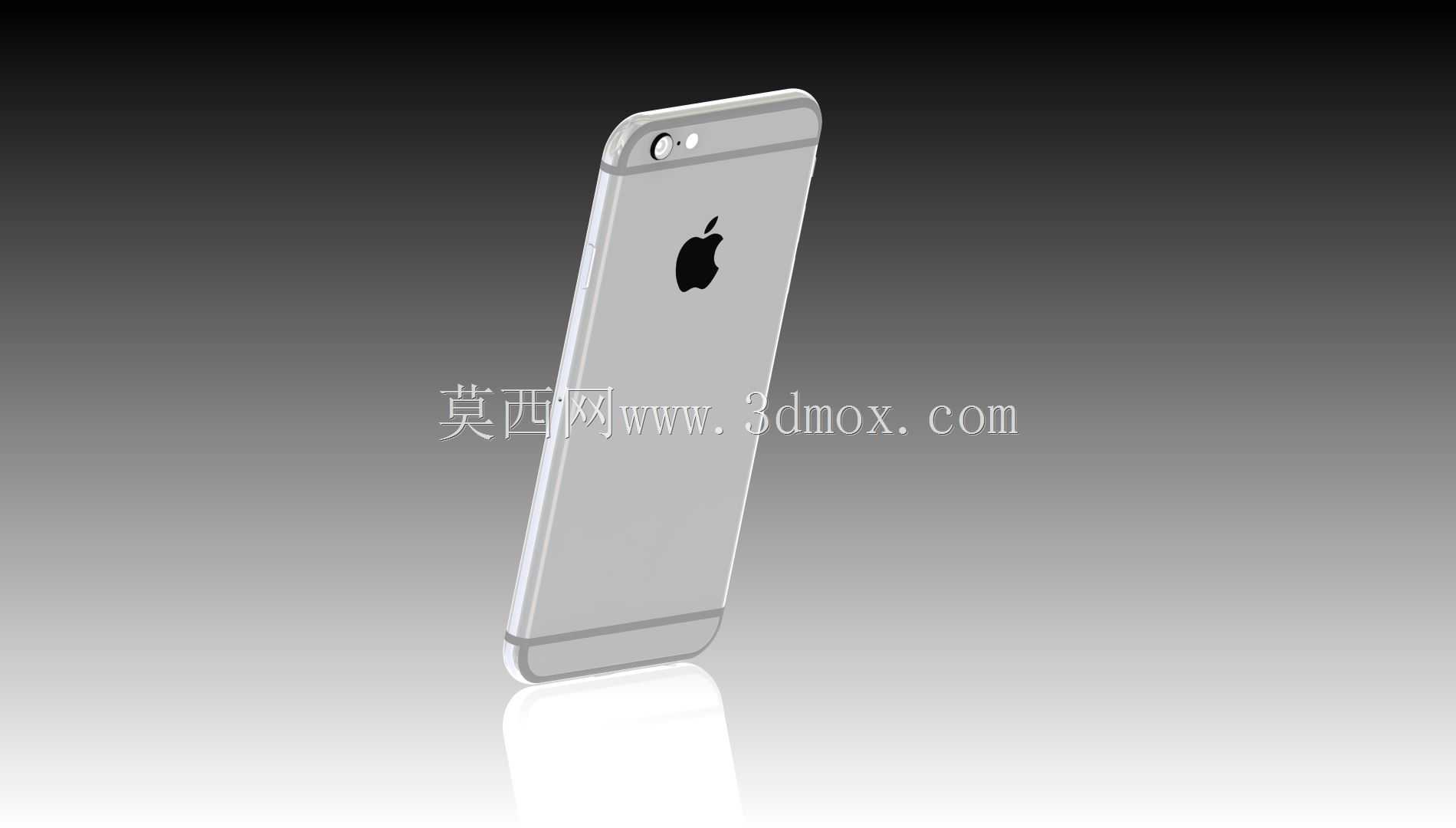

　　中框位置预留了侧边按键的安装位，按键凸起高度符合人体工学按压的舒适区间，避免日常使用时的误触或者按压费力问题。机身背部采用平整的大面设计，上方区域预留后置摄像头模组的安装位置，摄像头模组的凸起高度做了合理还原，建模时同步考虑了背部平面放置时的整机平衡，避免凸起过高导致放置时的晃动问题。从建模的工程逻辑来看，这类消费电子外观建模首先需要确定整机的外形尺寸边界，常规直板智能手机的长度控制在138mm左右，宽度控制在67mm左右，机身厚度控制在7mm左右，这个尺寸区间是兼顾单手握持舒适度与内部元器件堆叠空间的合理范围，建模时先绘制整体的外形轮廓草图，通过拉伸、放样等基础特征搭建机身主体，再通过曲面剪裁、

　　圆角过渡等细节处理完成各个部位的细节特征。在实际的行业应用场景中，这类外观结构模型一方面可以作为工业设计阶段的方案验证载体，通过三维模型直观呈现产品的外观形态，评估不同曲面弧度、按键位置带来的使用体验差异；另一方面也可以作为结构设计阶段的参考基准，为后续内部主板、电池、摄像头等元器件的堆叠提供外形边界约束，避免内部结构设计超出机身外壳的容纳范围。建模过程中需要特别注意各个配合面的处理，比如正面玻璃面板与中框的配合台阶，这个台阶的高度需要控制在0.1mm以内，既保证玻璃面板的安装定位，也避免台阶过高影响正面的视觉整体性；机身底部的扬声器开孔、数据接口位置的建模，需要保证开孔的位置精度，与内部对应元器件的位置完全对齐，

　　避免后续结构设计时出现开孔与元器件错位的问题。另外，这类手持设备的建模还需要考虑日常使用的跌落防护结构，比如四个边角的圆弧过渡设计，圆弧半径的大小直接影响跌落时的应力分散效果，建模时在保证外观美观的前提下，边角圆弧半径不小于3mm，能够有效降低跌落时的边角应力集中，提升整机的抗摔性能。从建模的特征处理来看，整个模型没有出现碎面、曲面收敛异常等问题，各个特征的建模逻辑清晰，参数化特征的层级合理，后续如果需要调整机身尺寸、按键位置等参数，只需要修改对应草图的尺寸参数即可快速完成方案调整，符合结构设计工作中参数化建模的基本要求，能够为同类型手持通讯终端的结构设计工作提供可靠的参考依据。
