温控润滑剂小样滑动摩擦测试装置

　　这套滑动摩擦测试装置，主要面向润滑材料研发、摩擦学性能验证场景，针对小剂量润滑剂样本在可控温度环境下的滑动摩擦系数、耐磨性能测试需求设计，可在实验室环境下完成不同配方润滑剂、不同摩擦副配对材料的摩擦学性能对比测试，为润滑剂配方优化、摩擦副材料选型提供实测数据支撑。

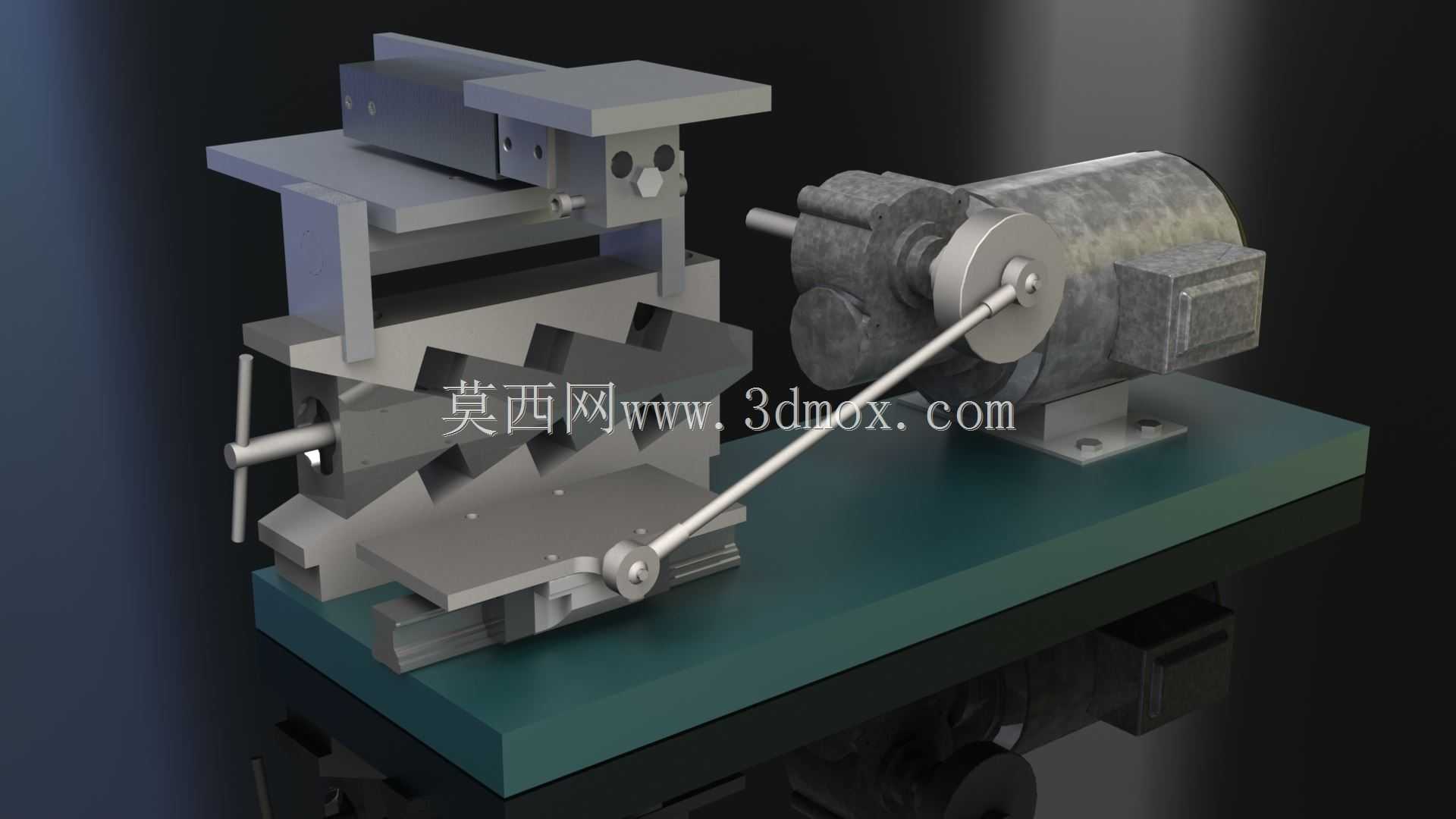

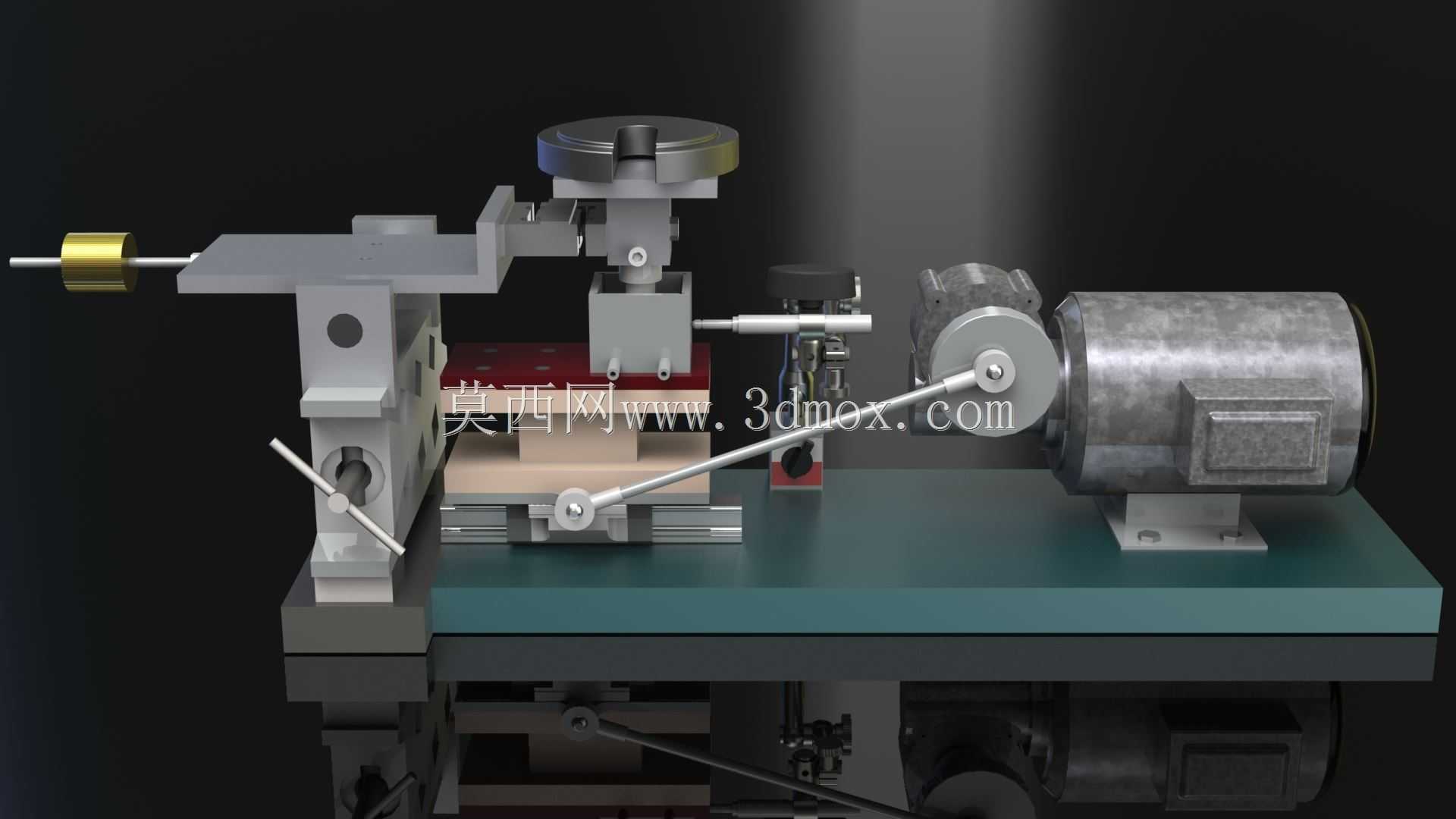

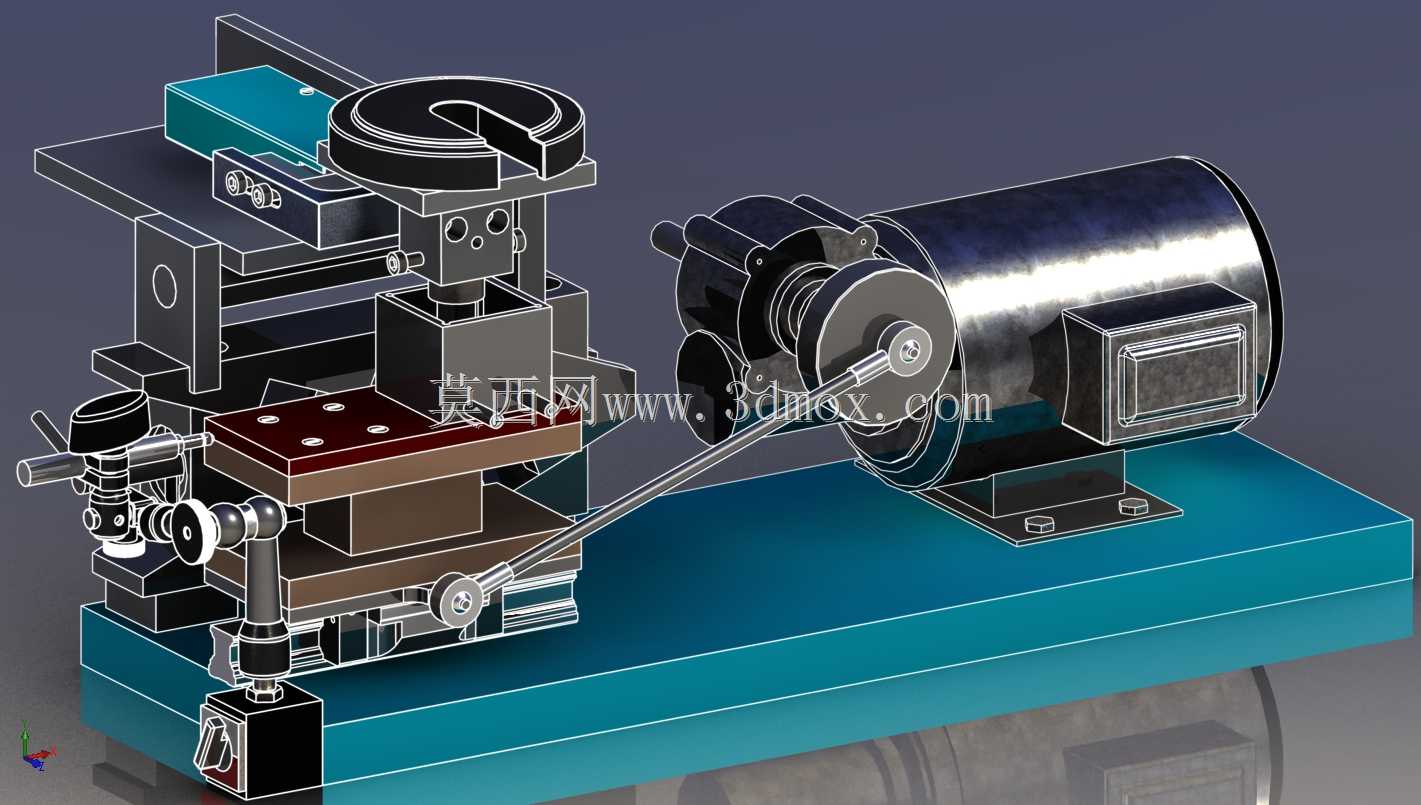

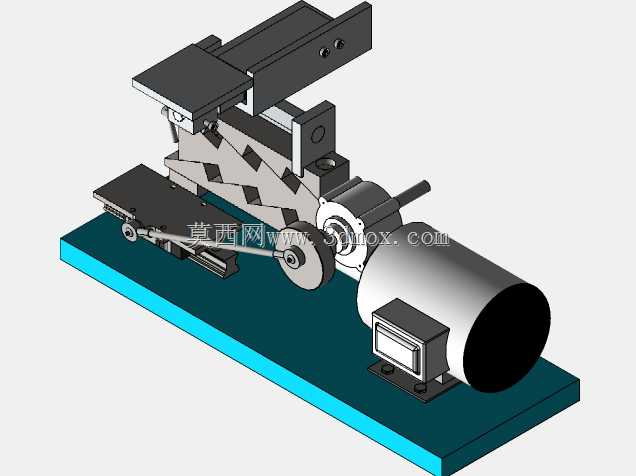

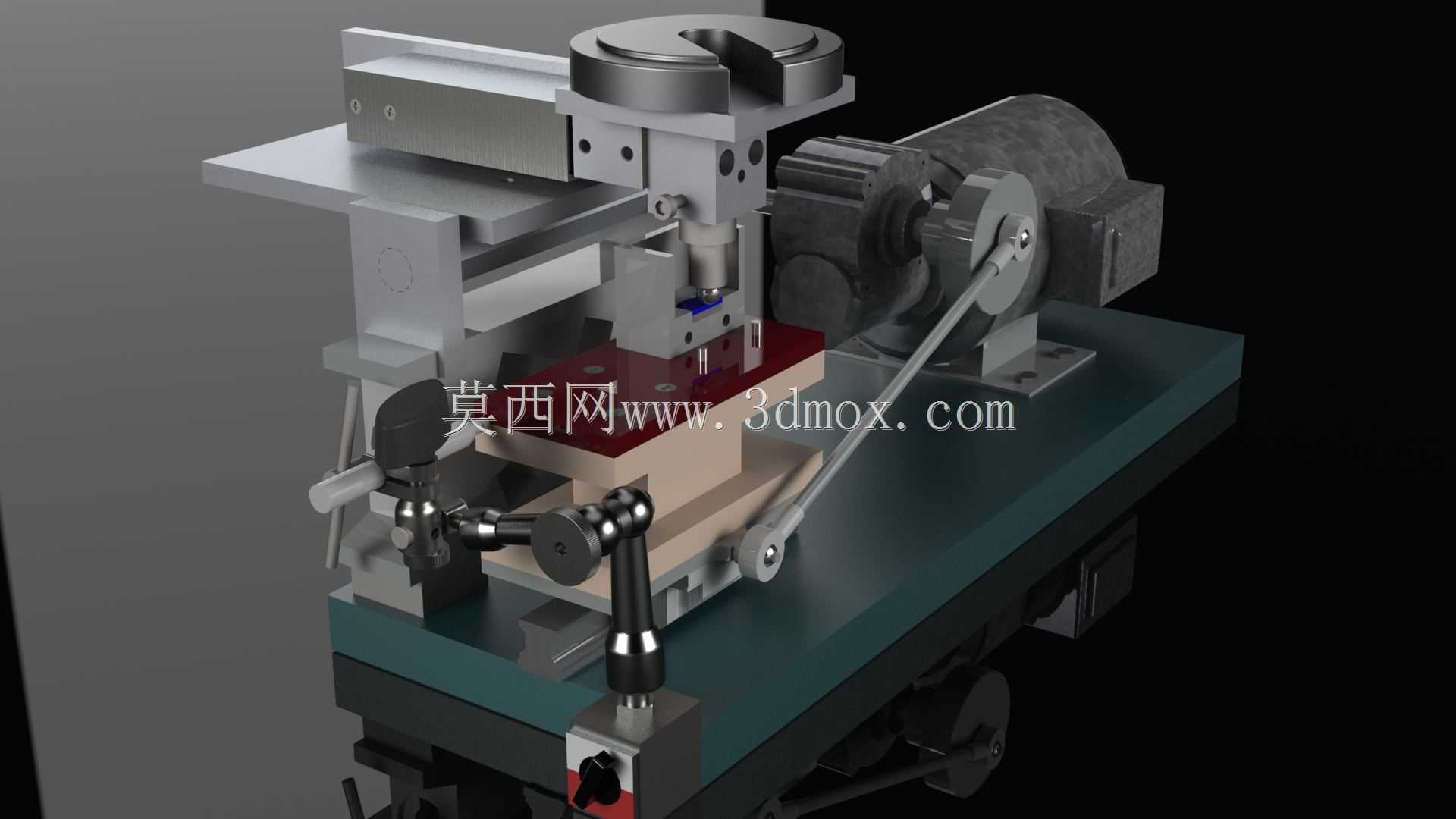

　　从结构布局来看，装置采用分体式动力输入与测试主体布局，动力端采用卧式回转驱动结构，通过曲柄连杆机构将电机的回转运动转化为测试端的往复直线滑动动作，传动连杆两端采用铰接结构，可抵消安装过程中的同轴度偏差，避免运动卡滞，同时铰接位置预留润滑注油点，长期运行时可定期补充润滑脂降低铰接副自身磨损，保证运动传递精度。测试主体部分采用层叠式装夹结构，下层为V型导向定位座，搭配梯形丝杠调节机构，可实现摩擦副下试样的水平位置微调，保证摩擦接触面对中精度，上层为试样加载架，可通过配重块或者螺旋加载机构施加稳定的正压力，正压力加载方向垂直于滑动摩擦面，避免分力影响测试数据准确性。

　　温度控制模块集成在试样装夹区域，可通过加热元件对摩擦接触区域进行精准控温，模拟不同工况下的环境温度条件，温度传感器探头贴近摩擦接触面，减少温度检测滞后，保证测试过程中温度参数的准确性。装置整体安装在加厚铸铁平台上，平台底部设置可调减震垫铁，可调整平台水平度，同时抵消动力端运行产生的振动，避免振动传递到测试区域影响摩擦系数检测精度。

　　设计过程中，所有运动摩擦副均采用耐磨合金材料制作，导向面经过磨削加工，表面粗糙度控制在Ra0.8以内，降低装置自身结构摩擦对测试结果的干扰。试样装夹位置采用快换结构设计，上、下摩擦试样均可快速拆卸更换，无需复杂调整即可完成不同试样的换装，提升批量测试的效率。连杆与动力输出端的连接位置设置偏心距调节结构，可通过调整偏心块位置改变往复滑动的行程范围，适配不同尺寸的测试试样，满足不同测试标准对滑动行程的要求。

　　安装边界方面，装置整体占地尺寸适配常规实验室试验台摆放要求，动力端与测试主体的连接位置预留安全防护间隙，避免运行过程中运动部件与周边物体发生干涉，电气接线端集中布置在装置侧方，方便与外部温控系统、数据采集系统连接，所有外露运动部件均预留防护罩安装位，可根据使用需求加装透明亚克力防护罩，避免测试过程中润滑剂飞溅、试样脱出造成安全隐患。

　　在实际使用场景中，该装置可完成金属-金属、金属-非金属等多种摩擦副配对在不同润滑剂润滑条件下的摩擦磨损测试，采集不同正压力、不同滑动速度、不同温度条件下的摩擦系数变化曲线，测试完成后可通过称量试样磨损量、观察磨痕形貌，综合评价润滑剂的抗磨减摩性能，也可用于新型耐磨材料的摩擦学性能验证，为材料研发、润滑方案优化提供可靠的试验数据支撑。结构设计上充分考虑了实验室使用的操作便捷性，所有调节手柄均布置在操作人员易触及的位置，试样装夹位置高度符合常规坐姿操作习惯，长时间开展试验时可降低操作人员疲劳度。
