称重设备配套高度可调支撑支架

　　在工业称重计量场景中，称重传感器的安装水平度直接决定最终计量精度，尤其是小量程高精度称重单元，哪怕0.1度的安装倾角都可能带来超出允许范围的系统误差，这类高度可调支架正是为解决该类安装痛点设计的配套支撑构件。从实际应用场景来看，这类支架常配套单点式弯曲梁称重传感器使用，多组支架配合平衡梁组成完整的称重承载平台，常见于小型定量包装秤、实验室精密称重台、工业在线检重设备的安装基座环节，也可作为摩擦磨损试验台等实验设备的调平支撑部件，适配需要对承载面水平度做精细调整的各类工装安装场景。

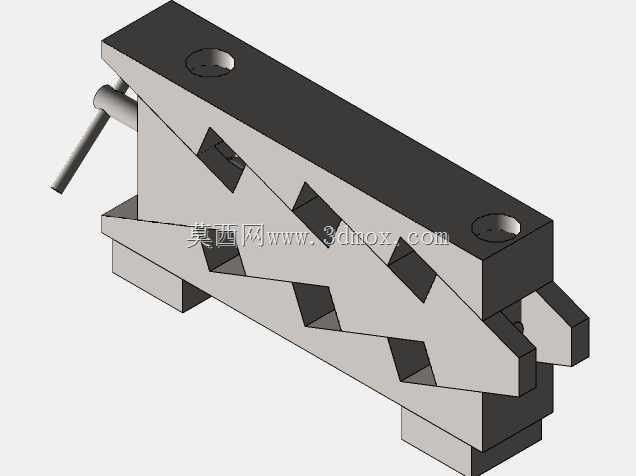

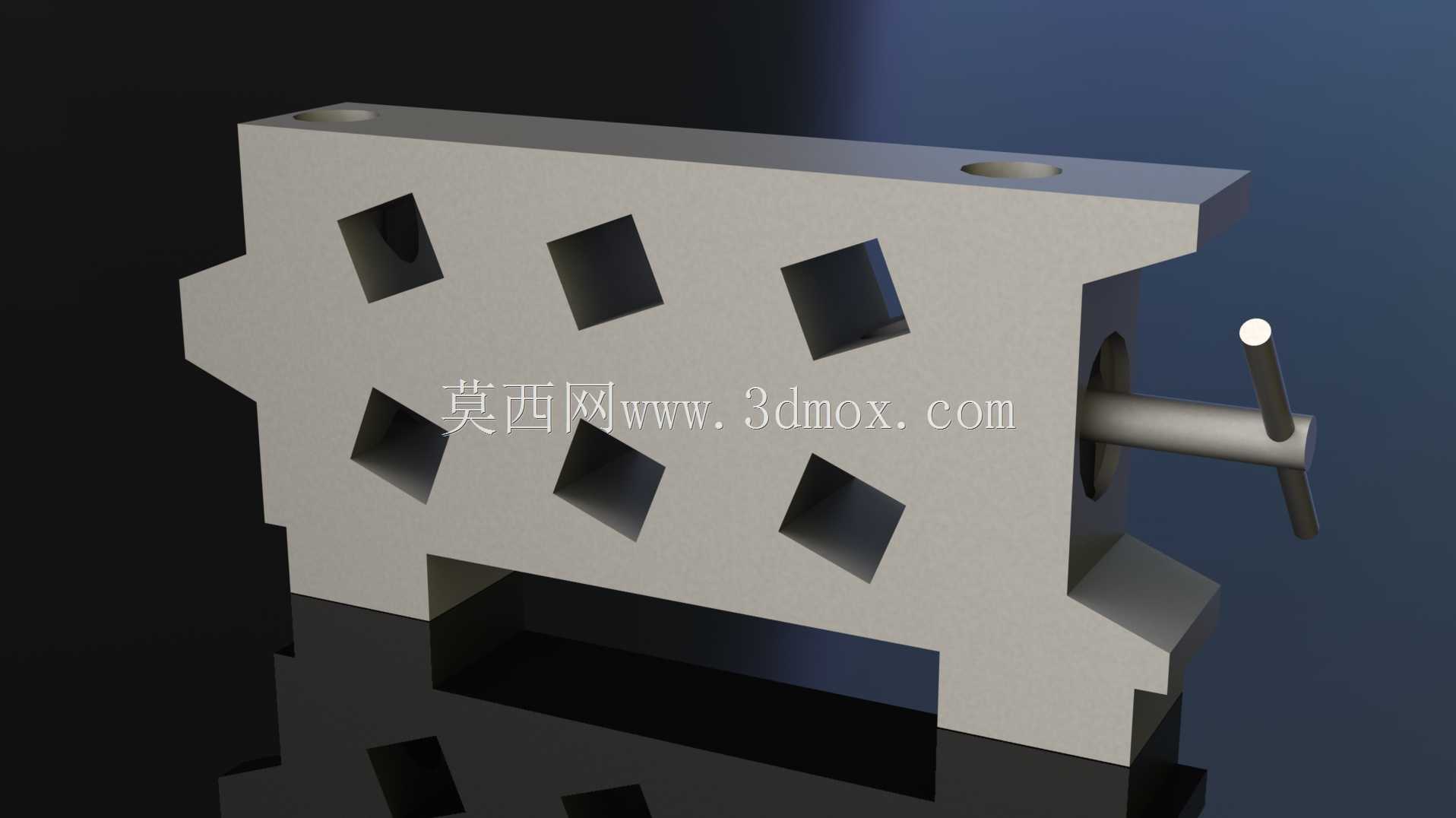

　　从功能特性上看，该支架摒弃了传统垫片增减的调平方式，采用侧置锁紧式调节结构，无需反复拆装承载件即可完成高度微调，调节到位后通过侧部的T型锁紧手柄实现位置锁止，避免设备运行过程中受振动影响出现高度偏移。支架主体采用一体化铣削成型结构，主体板面开设六个菱形镂空减重孔，在保证结构刚性的前提下尽可能降低自身重量，减少支架自重对称重传感器初始载荷的占用，提升传感器有效称量量程的利用率。支架上下两端设置有适配安装的卡接定位结构，上端可直接卡入平衡梁的配套卡槽，下端可与设备底座的安装位快速对位，无需额外加工复杂的定位止口即可完成初定位。

　　从设计思路层面拆解，该结构在建模阶段优先考虑了安装边界的适配性：支架整体宽度适配常规弯曲梁传感器的安装间距，调节行程覆盖常见安装场景下的地面高度差范围，通常可满足±15mm范围内的高度微调需求，足以应对普通工业地坪的铺装误差。主体壁厚经过受力校核，在额定承载工况下的最大形变量控制在0.02mm以内，避免支架自身形变带来的计量误差；侧部调节螺杆采用细牙螺纹设计，螺距选取兼顾调节效率与调节精度，每旋转一圈的高度进给量控制在0.5mm，可实现毫米级以下的精细调平操作。锁紧手柄的力臂长度经过优化，徒手即可完成可靠锁紧，无需借助额外扳手类工具，降低现场安装调试的操作门槛。

　　安装边界方面，支架上端面预留两个沉头安装孔，可通过内六角螺钉与上方平衡梁实现刚性连接，沉孔深度设计保证螺钉锁紧后端面不突出，避免干涉平衡梁上的承载件安装；下端的定位凸台尺寸适配常规设备底座的安装槽宽度，安装时无需额外做横向定位即可快速对齐安装位。侧部调节结构的突出尺寸控制在合理范围，不会与周边的传感器布线、防护盖板等部件产生干涉，多组支架并排安装时的最小间距可控制在80mm以内，适配小尺寸称重平台的紧凑布局需求。支架的镂空结构同时兼顾了布线空间需求，传感器的信号线缆可穿过菱形孔完成走线，避免线缆被承载部件挤压破损，也让整体安装布局更加整洁。

　　在实际工况验证中，这类支架可适配静态、动态两类称重场景，静态计量场景下调平完成后锁紧即可长期保持位置精度，动态检重场景下的抗振动性能经过验证，在常规设备振动频率下不会出现锁止松动、高度漂移的问题。结构设计上没有易积灰的死角，日常清洁维护十分方便，表面做硬质氧化处理后可适配多数工业现场的环境要求，具备基础的防腐蚀、抗磨损能力，长期使用不会出现锈蚀卡滞导致调节失效的问题。
