定制摩擦测试用20kg量程弯曲梁称重传感结构

　　在定制摩擦仪的开发过程中，力值检测环节的适配一直是容易被忽略却直接影响测试数据可信度的核心部分，这款弯曲梁式力检测结构，正是为了适配小量程摩擦力精准采集场景而完成的结构设计。从实际使用场景来看，常规商用称重传感器往往针对台秤、工业检重等通用场景做标准化设计，安装孔位、受力点位置、形变区间都有固定的适配范围，直接套用在自研摩擦测试设备上时，要么会因为安装边界不匹配导致应变片受力方向偏移，要么会因为量程冗余过大，导致小力值区间的采集分辨率达不到摩擦系数测算的精度要求。这款结构在设计之初就先锚定了摩擦测试的实际受力路径：摩擦测试过程中，摩擦副之间的切向力会通过载物台直接传递到传感结构的受力端，不需要额外的力传导转接件，从根源上避免了转接间隙带来的力值滞后与数据跳变。

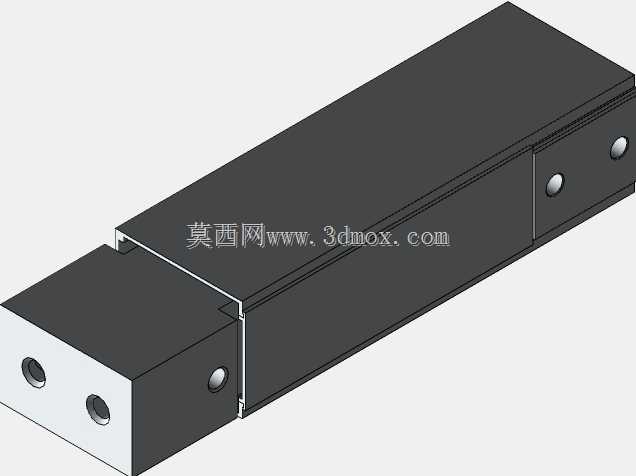

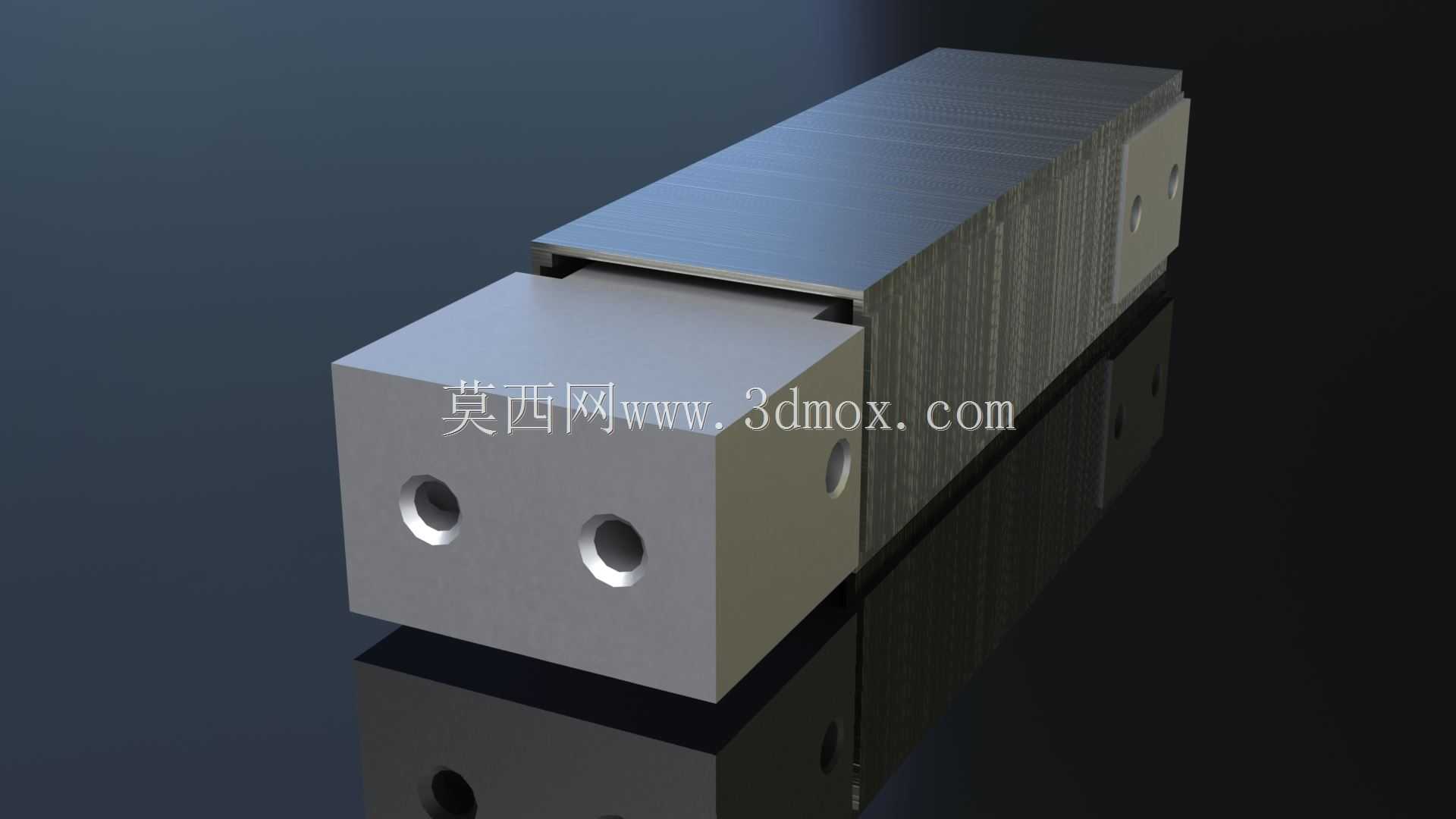

　　从结构功能特性来看，整体采用长方体梁式主体设计，梁体的形变区域做了等强度梁的截面优化，在20kg的额定负载下，形变区的应变量刚好匹配常规电阻应变片的最佳工作区间，既不会因为刚度过大导致应变输出信号幅度过小、增加后续信号放大的噪声干扰，也不会因为刚度过小导致过载后梁体产生塑性形变、影响长期使用的零点稳定性。梁体两端的安装块做了加厚处理，两个同轴的安装通孔用于将传感结构的固定端锁紧在设备基座上，固定端的安装面做了平面度公差约束，安装后梁体不会因为装配应力产生初始形变，从装配环节就控制了零点偏移的诱因。受力端的侧面预留了单孔安装位，用于直接连接摩擦测试的载物台，受力点的高度与梁体的中性面保持齐平，避免偏载带来的附加弯矩影响测量精度，这一点在切向力测量场景中尤为重要——如果受力点偏离中性面，哪怕是很小的力值也会产生附加扭矩，最终采集到的信号会混杂弯矩带来的干扰，无法真实反映摩擦副之间的实际摩擦力。

　　在安装边界的设计考量上，整体结构的外形尺寸完全适配自研摩擦仪的内部安装空间，梁体的长度方向预留了足够的形变间隙，不会因为形变过程中触碰周边的设备框架导致力值泄放。固定端的安装孔间距经过反复校核，既保证了安装后的连接刚性，避免测试过程中产生共振影响数据稳定性，也不会因为孔位过于靠近形变区，导致装配螺栓的预紧力影响梁体的形变自由度。梁体的侧面做了平整的应变片粘贴基准面，表面粗糙度控制在适合应变片粘贴的区间，不需要后续额外打磨处理就能直接完成应变片的粘贴与组桥，对于需要自行搭建测试系统的开发者来说，能省去不少二次加工的工序。

　　从实际使用的适配性来看，这款结构除了用于定制摩擦仪的摩擦力检测之外，也可以适配小量程的压力检测、装配力监测等场景，只要受力方向沿着梁体的设计受力轴线，就能保证稳定的测量输出。设计过程中特意规避了通用传感器常见的安装兼容性问题，没有采用特殊的异形结构，所有的安装孔位都是标准规格，不需要定制特殊的连接紧固件就能完成装配。梁体的材质选用常规的弹性合金材料，加工工艺性好，普通的铣削加工就能达到设计要求的尺寸精度与形位公差，不需要特殊的热处理或者表面处理工序，加工成本可控，适合小批量的定制设备开发场景使用。在结构的细节处理上，形变区与安装块的过渡位置做了圆角处理，避免应力集中导致的梁体疲劳损坏，长期循环加载下也不会出现裂纹，能满足摩擦测试长时间连续运行的使用需求。
