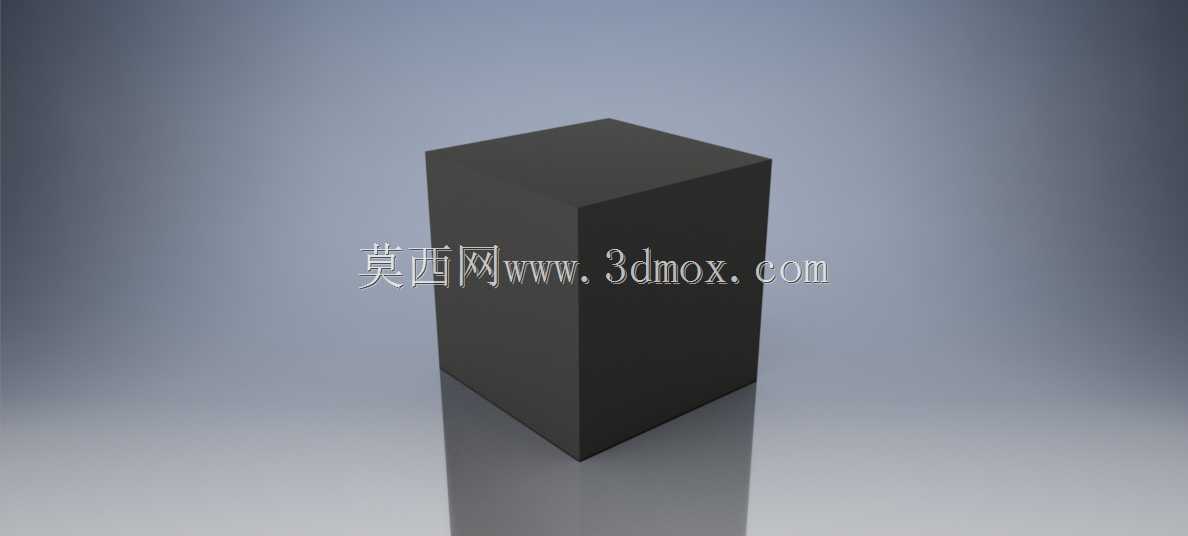

10毫米边长正六面体标准校验立方块

　　对应实际加工时可以直接作为平面度校验的基准参照物。从安装边界来看，10毫米的边长刚好适配大多数机用平口钳的最小夹持行程，不用额外做加长工艺夹头就能直接装夹，不管是放在磨床磁台上做平面磨削，还是夹在车床卡盘上做同轴度校验，都不会因为尺寸过大干涉机床的运动行程，也不会因为尺寸太小导致装夹不稳打飞工件。在3D打印的场景里，这个尺寸的立方块是做设备精度验收的首选测试件，打印完成后测量三个轴向的实际尺寸偏差，就能直接算出设备在X/Y/Z三个方向的步进补偿值，比打复杂的晶格测试件更直观，也更方便快速调整切片参数。做几何量测量的时候，这个立方块可以作为量块的辅助承载基准，放在大理石平台上配合高度尺做台阶高度测量，六个面可以轮换使用，在日常机床加工的精度校验环节，这类10毫米边长的正六面体立方块是车间里最容易被忽略但又不可或缺的基础工装辅具。很多刚入行的操机人员总觉得这类简单几何体没有技术含量，真到了打表校验机床重复定位精度、校准三坐标测量机测头误差、调试3D打印首层平台平整度的时候，才会发现一个尺寸精准、形位公差合格的标准立方块能省掉大量反复调试的时间。做这个立方块的三维建模时，最先要敲定的是各相邻面的垂直度公差，毕竟如果相邻面垂直度超差0.02毫米，拿它去做Z轴对刀基准的时候，整个工件的坐标系偏移就会直接超出精加工公差带。建模过程中没有做多余的倒角或者工艺缺口，就是保留最纯粹的正六面体结构，六个面的平面度都控制在微米级要求，

　　减少单一平面长期磨损带来的基准误差。建模时特意把所有棱边做了0.05毫米的微小钝化处理，不是为了好看，是实际使用中如果棱边太锋利，很容易在拿取的时候划伤手，也容易和其他工装磕碰产生崩边，一旦棱边崩缺，整个块的基准面精度就直接失效，微小的钝化量不会影响平面度和尺寸精度的测量，还能大幅提升使用寿命。很多人做这类基础几何体建模的时候随便拉个方块就完事，实际上要考虑实际使用中的各种细节：比如每个面的表面粗糙度要求要达到Ra1.6以下，不然打表的时候表针在粗糙表面上滑动会产生跳动，导致测量读数不准；相对两个面的平行度公差要控制在0.01毫米以内，不然垫在工件下面做等高垫铁的时候，会让工件产生装夹倾斜，加工出来的孔位或者平面就会出现角度偏差。

　　在装配工装的调试现场，这个尺寸的立方块还能用来快速检测两个定位销之间的间隙是否合格，不用每次都拿塞尺反复叠片测量，直接把立方块塞到间隙里，配合塞尺就能快速读出间隙偏差值，比单纯用塞尺效率高很多。还有在做视觉检测设备的标定的时候，这个纯色的正六面体可以作为标定参照物，调整相机的焦距和畸变参数，因为几何形状规则，边缘对比度高，标定出来的相机参数比用不规则零件准确很多。建模的时候没有添加任何多余的特征，就是为了保证模型的几何纯粹性，导出到不同CAD软件里的时候不会出现特征丢失或者曲面破面的问题，不管是用来做数控加工编程的毛坯模型，还是做有限元分析的简单载荷测试块，都能直接导入使用，不用再做几何修复。实际加工这个立方块的时候，

　　工艺顺序也很明确：先下12毫米见方的毛坯料，六个面粗铣留0.2毫米余量，然后上磨床反复磨削六个面，每磨完一个面就翻转90度靠紧直角靠山，保证相邻面的垂直度，磨到最终10毫米尺寸的时候，要在恒温环境下放置24小时释放加工应力，再做最后一遍精磨，避免应力释放导致后续尺寸变形。很多小作坊做出来的标准块刚量的时候尺寸准，放半个月就变形，就是因为没做应力释放的工序。这个三维模型完全按照实际加工的工艺要求建模，所有的尺寸都是对称标注，没有封闭的尺寸链，不管是出工程图还是直接导入CAM软件做刀路，都不会出现尺寸冲突的问题。在日常的工装夹具设计里，这个尺寸的立方块还经常用来做锁紧块的毛坯，根据实际的锁紧行程需求，在基础立方块上加工锁紧斜面或者螺纹孔，比专门下料做毛坯节省大量的建模和加工时间，因为基础外形已经是规则的六面体，装夹找正的时候只需要拉表找正一个面就能完成整个工件的坐标系设定。
