大容量手提式塑料储液加仑壶结构设计

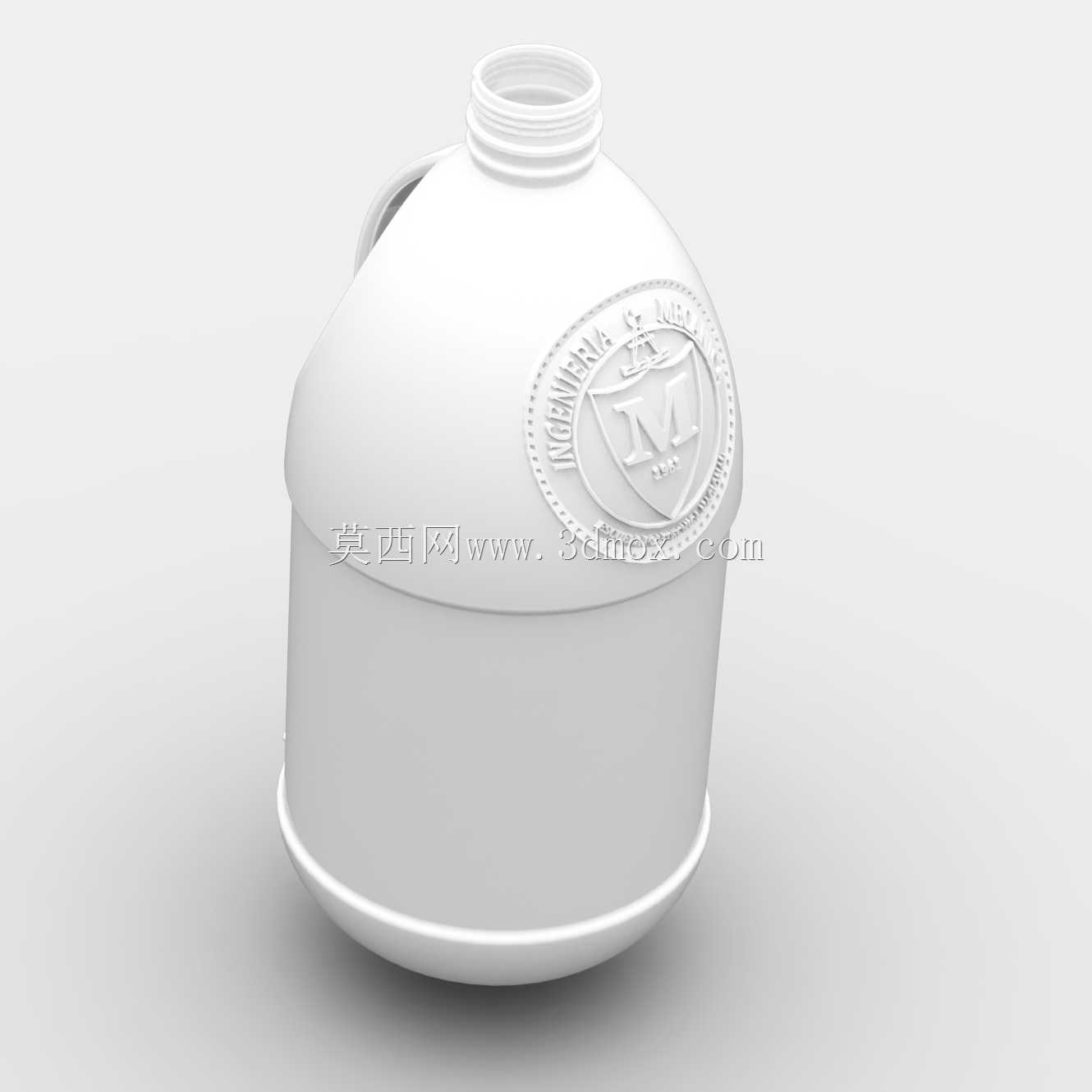

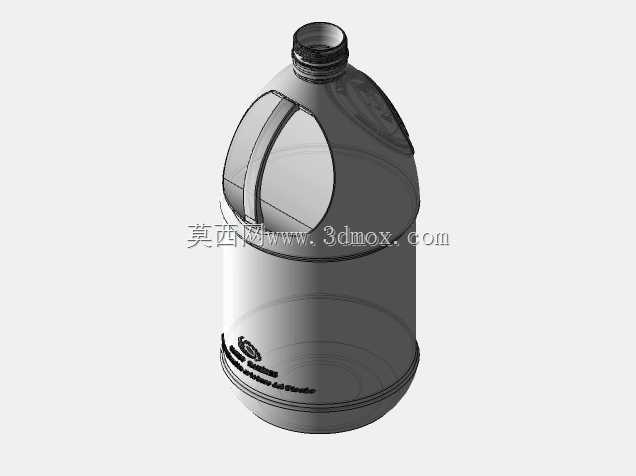

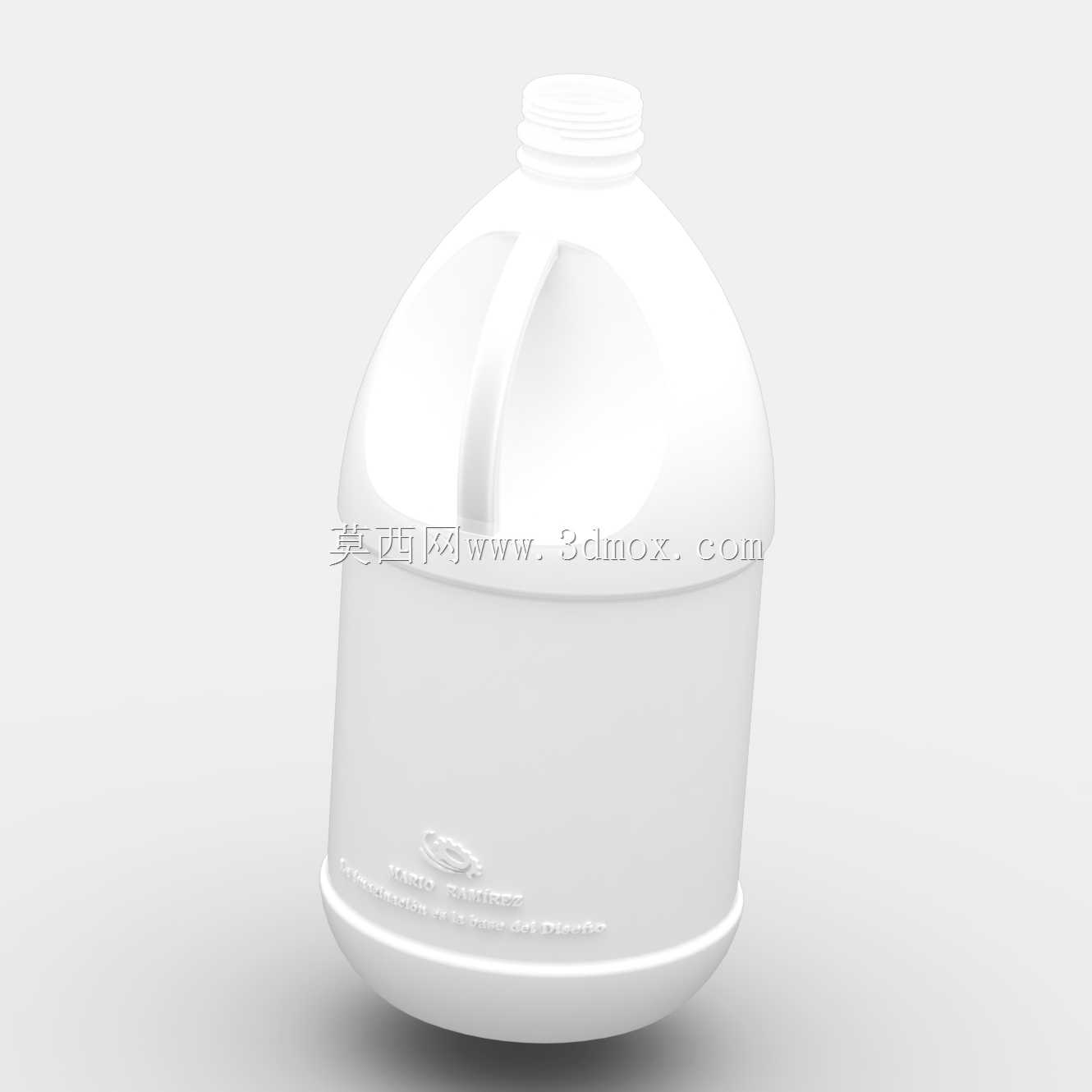

　　日常工业生产、民用液体储运场景中，这类大容量塑料加仑壶是应用范围极广的盛装载体，从化工溶剂分装、餐饮原料储运到日化产品灌装，都能见到这类结构的身影。做这款壶体结构设计时，首先要考虑的是不同场景下的盛装适配性，壶身整体采用上窄下宽的类圆台过渡结构，底部做圆弧收边加环形支撑脚设计，既保证满液状态下放置的稳定性，避免轻微外力触碰就出现侧翻漏液的问题，也能适配自动化灌装线的输送定位，环形支撑边刚好能卡入输送线的定位卡槽，减少灌装过程中的壶体偏移。壶身上部的螺纹瓶口采用标准通用螺纹规格，能适配市面上绝大多数同口径的旋盖、按压盖、导流盖，不需要单独开模做配套瓶盖，能大幅降低下游灌装企业的配件采购成本，螺纹段做了3圈完整的啮合牙型，密封面预留0.

　　2mm的过盈配合量，拧紧后能承受常规储运过程中的颠簸晃动，不会出现渗液问题。壶身侧面的一体式手提结构做了内凹式弧度处理，握持位置的壁厚比壶身主体厚1.2mm，承重测试时单手提满壶液体不会出现把手形变断裂的问题，把手和壶身的连接位置做了大圆弧过渡，避免应力集中导致的连接处开裂，尤其是低温环境下塑料材质韧性下降时，这种大圆弧过渡结构能有效分散承重应力，减少低温脆裂的概率。壶身正面的标识区域做了内凹的铭牌位，下游企业可以直接在这个位置粘贴产品标签，或者做模内注塑的标识，不需要额外调整曲面来适配贴标工序，内凹深度控制在0.5mm，标签粘贴后不会因为搬运过程中的摩擦出现起边脱落的问题。做壁厚设计时，整体采用渐变壁厚处理，

　　壶身主体壁厚均匀控制在1.8mm，瓶口、把手、底部支撑位置壁厚加厚到2.8-3mm，既保证整体结构强度，也能控制塑料原料的用量，降低单件产品的材料成本，同时吹塑成型时壁厚均匀不会出现局部缩痕、吹不透的成型缺陷。壶身的过渡曲面全部做了G2连续处理，没有尖锐的棱角，一方面是搬运过程中不会划伤操作人员，另一方面吹塑脱模时能减少脱模阻力，提高生产效率，也不容易出现脱模时的表面拉伤。考虑到堆码储运的需求，壶盖顶部的平面和壶底的环形支撑脚做了适配的凹凸定位结构，多层堆码时上层壶的底部刚好能卡入下层壶的盖顶定位槽，堆码高度达到3层时也不会出现滑垛倾倒的问题，适配仓库的标准化堆码存储要求，提高仓储空间利用率。

　　壶身的容量刻度标识区域做了平整的直面设计，不需要在曲面上印刷刻度，印刷时的定位难度更低，刻度标识的清晰度更高，方便使用时观察内部液体的剩余容量。针对不同液体的盛装需求，结构设计时预留了材质调整空间，更换不同耐腐蚀性的食品级或工业级塑料原料时，不需要修改整体结构，只需要调整吹塑工艺参数就能生产，能适配饮用水、日化洗剂、弱酸碱化工溶剂等不同类型液体的盛装需求。整体结构没有多余的复杂曲面，吹塑成型的模具结构简单，模具加工成本低，量产时的成型周期短，适合大批量规模化生产，能满足快消、化工、餐饮等多个行业的大批量采购需求。
