手轮驱动式反桥机械结构三维设计

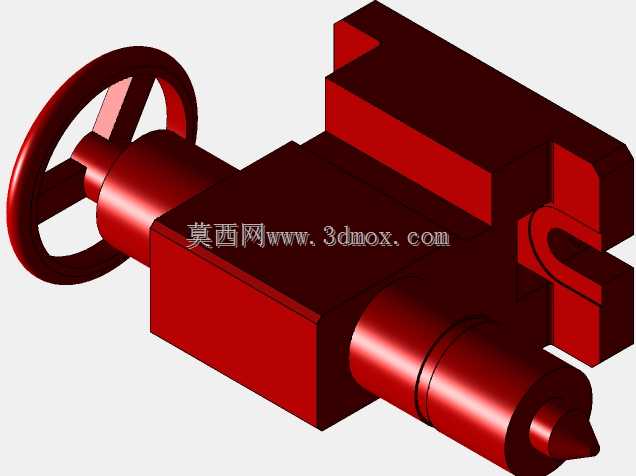

　　在常规流体输送管路的截断与调节作业场景中，这类带手轮操作端的反桥结构构件，常作为管路通断控制单元的核心承载基体，适配中低压工况下的工业流体管路布设需求，可在化工生产车间的工艺管线、市政给排水的支线管控节点、中小型换热机组的管路配套等场景中使用，承担操作力传导、阀芯行程限位、管路对接定位的多重作用。从结构功能逻辑来看，该构件的手轮操作端采用三辐条轮式结构，轮缘做圆弧过渡处理，操作时手部握持受力均匀，不会出现锐角硌手的问题，手轮与阀杆连接段做了加粗轴颈设计，可承受操作时的径向掰动载荷，避免长期操作出现轴段弯曲变形。中间的方形主体块是整个构件的核心承载部分，内部预留了阀杆穿行的通孔与密封件安装槽位，侧面的凸台结构用于和管路法兰做对接定位，

　　凸台上的U型卡槽可快速卡入法兰的定位螺栓，安装时无需反复调整对位角度，能有效缩短现场装配的耗时。右侧的伸出轴段做了两级阶梯设计，靠近主体块的粗轴段用于安装轴向定位套，限制阀杆的窜动行程，末端的细轴段用于和阀芯组件做插接配合，轴端的锥面导向结构可让阀芯装配时快速对准插接位，避免硬敲装配导致的轴端变形。设计阶段首先考虑的是操作力的传导路径合理性，手轮的回转中心与阀杆的运动轴线保持严格同轴，手轮输入的扭矩可直接传递到阀杆上，减少中间传动环节的力损耗，常规工况下操作人员无需借助加力杆，仅靠手部力量即可完成通断操作。主体块的壁厚做了等强度优化，在介质压力作用下的受力集中区域，比如轴段与主体块的衔接位置、法兰对接的凸台根部，都做了圆角过渡处理，

　　避免应力集中导致的构件开裂，非受力区域的壁厚做了适度减薄，在保证结构强度满足1.6MPa公称压力使用要求的前提下，尽可能降低构件的整体重量，减少管路系统的额外承重。安装边界方面，该构件的手轮端预留了足够的操作空间，手轮外缘距离主体块侧面的距离满足单人操作的手部活动范围需求，安装时手轮侧与周边管线、墙体的净距不小于100mm即可保证操作顺畅；主体块底部的平面可直接固定在管路支架上，安装孔位的间距适配通用的管路支架安装标准，无需额外定制适配支架；右侧对接端的轴段长度与常规阀芯组件的插接深度匹配，安装时不会出现轴段过长顶死阀芯、或是过短导致密封失效的问题。实际使用过程中，该结构的维护便利性也做了充分考虑，

　　手轮与阀杆的连接采用键连接加锁紧顶丝的固定方式，长期使用后手轮出现磨损时，只需松开顶丝即可快速拆换手轮，无需拆解整个阀体结构；主体块上的密封槽位采用标准规格设计，密封件老化后可直接采购标准件更换，无需定制非标密封件。这类反桥结构的设计核心，是在有限的安装空间内整合操作端、承载基体、对接端三个功能模块，让整个控制单元的结构更加紧凑，相比传统的分体式装配结构，减少了中间连接的密封节点，降低了介质泄漏的风险，同时整体的装配零件数量更少，生产加工的工序更短，适合批量加工制造。在三维建模过程中，所有配合面的尺寸公差都按照机械设计的通用公差标准设定，轴孔配合采用H7/h6的间隙配合，既保证装配时的顺畅性，又不会出现配合间隙过大导致的晃动问题；密封槽的尺寸精度按照密封件的安装要求设定，槽深与槽宽的公差控制在±0.1mm以内，保证密封件安装后有合理的压缩量，实现可靠的密封效果。对于现场安装人员来说，该结构的所有棱角位置都做了倒角处理，搬运和装配过程中不会划伤手部，各个对接位置都做了导向设计，即使是经验不足的安装人员，也能快速完成对位装配，降低现场安装的出错概率。在不同的应用场景中，该结构可根据输送介质的特性调整材质，输送普通水介质时可采用铸铁材质降低成本，输送腐蚀性介质时可采用不锈钢或是衬氟材质满足防腐需求，结构的整体尺寸无需做大的调整，仅需更换对应材质的坯料即可完成适配，具备较强的场景通用性。
