L型直角双向坐标指示标识构件

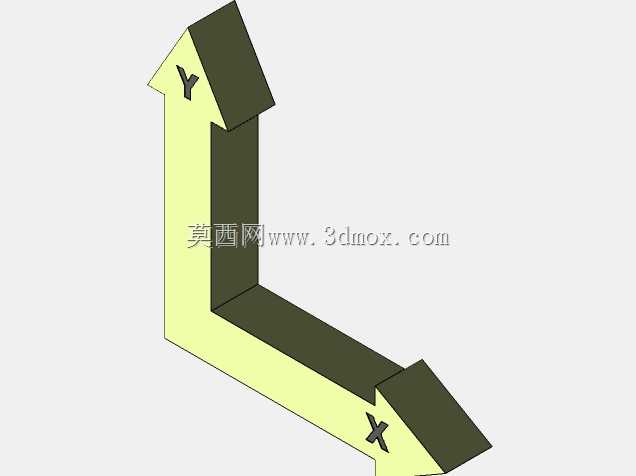

　　该构件为L型直角结构的双向坐标指示部件，主要应用于各类工业设备的操作工位、装配工装台面、检测平台的坐标基准标识场景，在自动化生产线的工位定位区域、三坐标检测的辅助标识区、实训教学设备的坐标演示区都能见到这类构件的实际应用。从功能特性来看，构件两个垂直延伸的臂体分别对应X、Y两个轴向的方向指示，臂体端部带有明确的轴向标识，能够让现场操作人员、设备调试人员快速识别平面坐标的轴向方向，避免调试、装配过程中出现坐标方向混淆的问题，尤其在多工位协同作业的设备区域，统一的坐标指示能够大幅降低跨工位操作的方向认知误差。从设计思路层面，构件采用等截面的直角弯折结构，两个臂体的截面尺寸保持一致，弯折处采用直角过渡，没有多余的曲面结构，

　　一方面能够保证两个指示方向的垂直度公差，避免因结构变形导致的方向指示偏差，另一方面规整的截面也便于后续的安装固定，不管是采用粘接、螺栓固定还是嵌入式安装，都能找到稳定的安装贴合面。在外形尺寸与安装边界方面，构件的两个臂体长度根据应用场景的可视距离做了匹配设计，臂体的厚度控制在满足结构刚性的最小范围内，不会占用过多的台面安装空间，安装时需要保证构件的弯折直角点与实际坐标原点位置对齐，两个臂体的延伸方向需要与设备的实际X、Y轴向保持平行，安装后需要校验两个轴向的垂直度误差，确保指示方向与设备实际坐标方向一致。这类标识构件虽然结构简单，但在实际生产场景中是不可或缺的辅助定位部件，很多设备调试过程中出现的坐标方向错误，

　　往往就是因为缺少明确的轴向指示标识，导致操作人员误判方向，进而引发装配错位、调试参数错误等问题。在三维建模过程中，这类构件的建模重点在于保证两个臂体的垂直度，以及端部标识的位置准确性，建模时需要先确定直角基准面，再分别延伸两个方向的臂体结构，标识特征需要做凸起处理，保证实际加工后标识清晰可辨，不会因为长期摩擦出现标识模糊的问题。构件的棱边做了微小的倒角处理，避免安装和使用过程中锋利的棱边划伤操作人员，同时也能减少构件边角的磕碰损伤，延长构件的使用寿命。在不同的应用场景下，这类构件可以根据实际的安装空间调整臂体长度，比如在小型装配工装上可以采用短臂结构，在大型设备的操作平台上则可以适当加长臂体，提升远距离的标识辨识度，不管尺寸如何调整，都需要保证两个轴向的垂直精度，以及标识位置的准确性，这也是这类坐标指示构件最核心的设计要求。
