克努克式关节铰接连接结构装配设计

　　这类铰接关节结构在工业传动、连杆机构、工装夹具以及小型自动化执行端的应用场景十分广泛，核心作用是实现两个构件之间的定角度相对转动，同时传递对应工况下的拉压载荷与小幅扭矩，避免刚性连接在变角度受力时出现的应力集中问题。很多现场调试的结构工程师都有体会，非标设备里的连杆联动部位如果直接用螺栓硬连接，运行不到三个月就会出现孔位磨椭圆、螺栓剪切断裂的问题，而适配对应载荷的铰接关节结构，能把转动副的摩擦面集中在关节配合面，把磨损限定在可更换的配合副区域，大幅降低后期运维的替换成本。

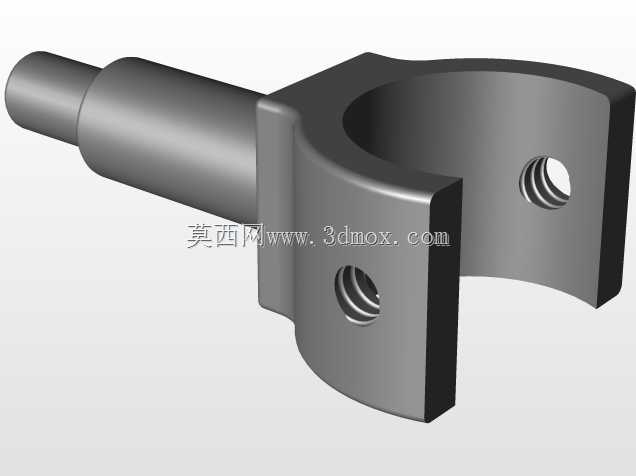

　　从功能特性来看，该关节装配结构采用了分体式铰接销配合定位面的设计思路，没有采用一体化铆接的不可拆结构，而是通过带限位台的铰接销贯穿两个铰接耳座，配合端部的轴向限位结构实现转动自由度的约束，既保证了转动过程中不会出现轴向窜动，也能在需要维护的时候快速拆解，清理配合面的积尘、油污，更换磨损的衬套。关节的两个连接端分别预留了对应安装孔位，可直接与外部连杆、执行构件通过螺栓紧固连接，不需要额外加工转接法兰，适配常见的型材连杆、钢制传动杆的安装尺寸，在小载荷的联动机构里不需要额外做结构补强。

　　设计过程中首先要明确的是安装边界尺寸，该关节的铰接转动中心到两端安装面的距离经过匹配计算，适配常见的100-300mm行程的连杆联动需求，转动角度范围覆盖正负45度，完全能满足多数平面连杆机构的摆角要求，不会出现结构干涉。耳座的厚度经过受力校核，在承受1200N径向载荷的时候，配合面的接触应力控制在材料许用应力的60%以内，长期循环载荷下不会出现塑性变形。铰接销的配合公差选用了间隙配合的公差带，既保证转动过程无卡滞，也把径向跳动量控制在0.02mm以内，避免联动过程中出现过大的回程间隙，影响机构的定位精度。

　　很多新手工程师在做铰接结构设计的时候，容易忽略配合面的润滑通道设计，这个关节结构在铰接销的中心预留了润滑脂注油通道，端部配有注油嘴安装位，日常维护的时候不需要拆解结构，直接用黄油枪就能把润滑脂注入配合摩擦面，在多粉尘的车间工况下，能有效降低配合面的磨粒磨损，把结构的使用寿命提升三倍以上。同时耳座的外侧设计了防尘密封槽，可以加装对应的毡圈或者橡胶密封圈，阻挡车间里的金属切屑、粉尘进入配合间隙，避免磨粒进入后造成配合面的异常拉伤。

　　在实际选型适配的时候，需要注意该关节的额定载荷匹配，不能超载荷使用，尤其是在有冲击载荷的工况下，需要对应校核铰接销的剪切强度，必要的时候可以更换更高强度的铰接销配件，不需要更换整个关节本体。安装的时候要保证两端连接构件的安装面与关节端面完全贴合，避免出现偏载，否则会造成耳座单侧受力过大，长期运行出现耳座断裂的问题。铰接销的轴向限位结构要可靠锁死，避免设备运行过程中因为振动导致限位件松脱，造成铰接销脱出引发设备故障。

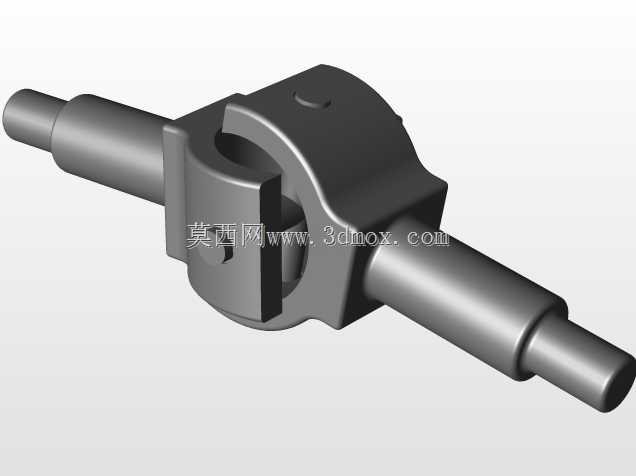

　　这类关节结构相比市面上的标准万向节，结构更简单，成本更低，在不需要多自由度转动、仅需要平面铰接的场景下，占用的安装空间更小，安装维护的难度也更低，非常适合用在小型自动化设备的门体开合机构、工装夹具的压紧联动结构、输送线的挡料摆杆机构、农业机械的小型连杆传动部位。在做三维建模的时候，整个装配体的配合关系完全按照实际装配流程设定，铰接销与耳座孔为同轴心配合，两个耳座的接触面为重合配合，端部限位件与铰接销为螺纹配合，整体装配不存在过定义问题，可直接导入运动仿真模块做铰接运动的干涉检查，验证不同摆角下的结构间隙，也能直接导出工程图用于生产加工，所有配合面的尺寸公差、形位公差都在建模时做了对应标注，不需要设计人员再重新做公差匹配。
