埃克森美孚配套精密蜗杆传动构件

项目分类:通用机械零部件 发布时间:2022-01-04 ID:487895
  • 埃克森美孚配套精密蜗杆传动构件

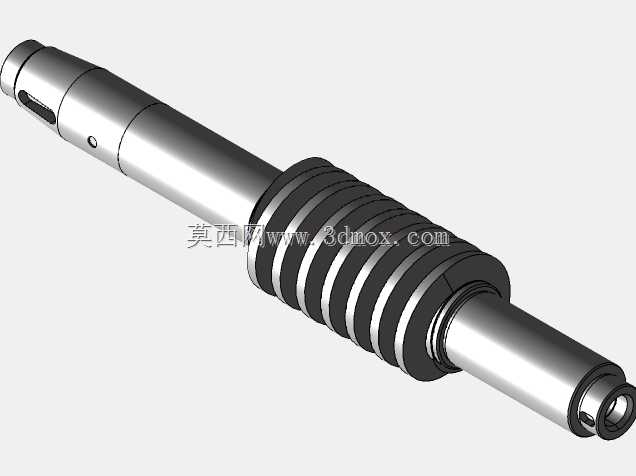

  在流体输送、动力传动类工业设备的传动链路里,这类带螺旋齿的轴类构件是交错轴传动场景里的核心执行件,常配套蜗轮组成交错轴传动副,用来在空间交错的两根轴之间传递扭矩与运动,常见的交错角多为90度,在石化输送设备、小型精密动力单元、进给机构里都能见到这类构件的应用。从结构上看,构件两端为光轴支撑段,表面做了高精度磨削处理,用来适配深沟球轴承或者滑动轴承的安装位,保证传动过程中轴系的回转精度,避免径向跳动过大带来的齿面偏磨、传动噪音超标问题。其中一端的轴段上加工有键槽,用来安装联轴器或者同步带轮,实现动力输入端的扭矩传递,轴端的径向小孔是润滑油孔,工作时可以通过这个孔向轴承安装位注入润滑脂,减少支撑部位的摩擦损耗,延长维护周期。

  中间的螺旋齿段是整个构件的核心功能区,齿形采用渐开线蜗杆齿形设计,齿面经过硬化处理,具备足够的表面硬度与芯部韧性,既能承受传动过程中的接触应力,避免齿面点蚀失效,又能在承受冲击载荷时不会发生齿根断裂。齿段两侧设置有轴肩,作为轴承安装的轴向定位基准,安装时轴承内圈抵靠在轴肩端面上,配合轴端的锁紧挡圈或者圆螺母,就能完成整个轴系的轴向固定,控制轴系的轴向窜动量在允许的公差范围内,保证齿面啮合的接触面积符合设计要求,避免出现边缘接触导致的传动效率下降、磨损加剧问题。设计这类构件时,首先要根据传动比要求确定头数,大传动比场景下单头蜗杆应用较多,具备自锁特性,在起重、垂直输送类场景里可以防止负载逆转,而动力传递场景多采用多头蜗杆,

  提升传动效率,降低工作过程中的发热。齿部参数的匹配需要和配对蜗轮做适配,模数、压力角、导程角都要和蜗轮的齿形参数完全吻合,装配时还要调整中心距与啮合侧隙,侧隙过小会导致传动卡滞、润滑脂无法进入啮合面,加速齿面磨损,侧隙过大则会导致传动回程误差超标,在精密进给场景里无法满足定位精度要求。支撑轴段的直径设计要满足扭转强度与弯曲刚度要求,根据传递的额定扭矩、支撑跨距计算轴的最小直径,同时预留足够的安全系数,避免长期交变载荷下出现疲劳断裂。轴上的键槽尺寸要符合对应轴径的标准规格,键槽的对称度公差控制在合理范围内,避免安装联轴器时出现偏载,导致轴系运转时产生附加弯矩。这类构件的安装边界需要注意,两端支撑轴承的安装座孔要保证同轴度,

  安装座的端面要和轴孔轴线垂直,否则会导致轴承安装后出现偏斜,运转时轴承温升过快,使用寿命大幅缩短。啮合部位要采用合适的润滑方式,中低速工况采用脂润滑即可,高速重载工况则需要采用油浴润滑或者喷油润滑,保证啮合齿面之间形成稳定的油膜,降低摩擦系数,减少磨损。在实际应用场景里,这类蜗杆传动副相比齿轮传动具备更大的单级传动比,结构更加紧凑,同时传动平稳、噪音低,适合在对空间尺寸有严格限制的设备里使用,比如小型石化设备的调节机构、精密机床的进给传动单元、自动化生产线的分度机构中,这类构件都能稳定发挥作用。建模过程中,螺旋齿的生成是核心难点,需要先根据导程、齿形参数绘制螺旋扫描轨迹,再通过扫描切除生成齿形,之后对齿根、齿顶的过渡圆角做处理,避免应力集中,轴段上的退刀槽、倒角、圆角等工艺结构也要按照机械加工的规范设置,保证模型可以直接对接生产工艺,不需要二次修改。两端的中心孔是加工时的工艺基准,建模时也要保留,方便后续加工时的装夹定位,保证各轴段的同轴度、齿部的径向跳动公差符合设计要求。
