星型排布五缸径向动力装置结构设计

　　这类径向排布的多缸动力结构，最早在航空活塞动力领域得到规模化应用，凭借紧凑的径向布局，能在极小的迎风面积下实现更大的排量输出，相比直列排布的同排量动力装置，曲轴长度可缩短40%以上，整体重心更靠近动力输出端，大幅降低传动系统的动平衡调校难度。在小型通航飞机、早期螺旋桨飞行器、特种作业无人动力平台上，这类结构的动力装置至今仍有应用场景，部分小型农用机械、应急动力泵站也会采用简化版的径向动力结构，依托其结构简单、维护便捷的特性，适配野外复杂工况下的持续作业需求。

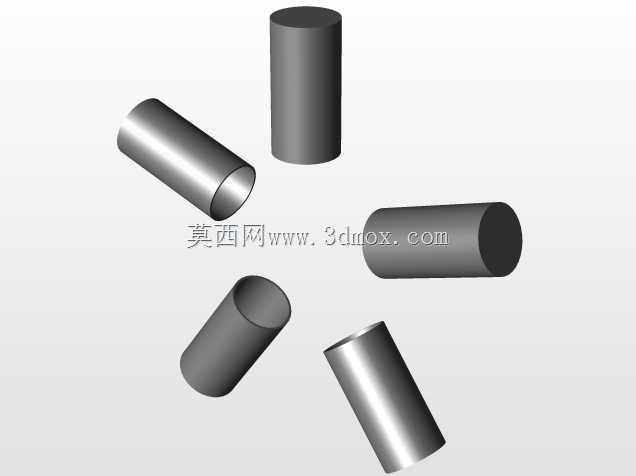

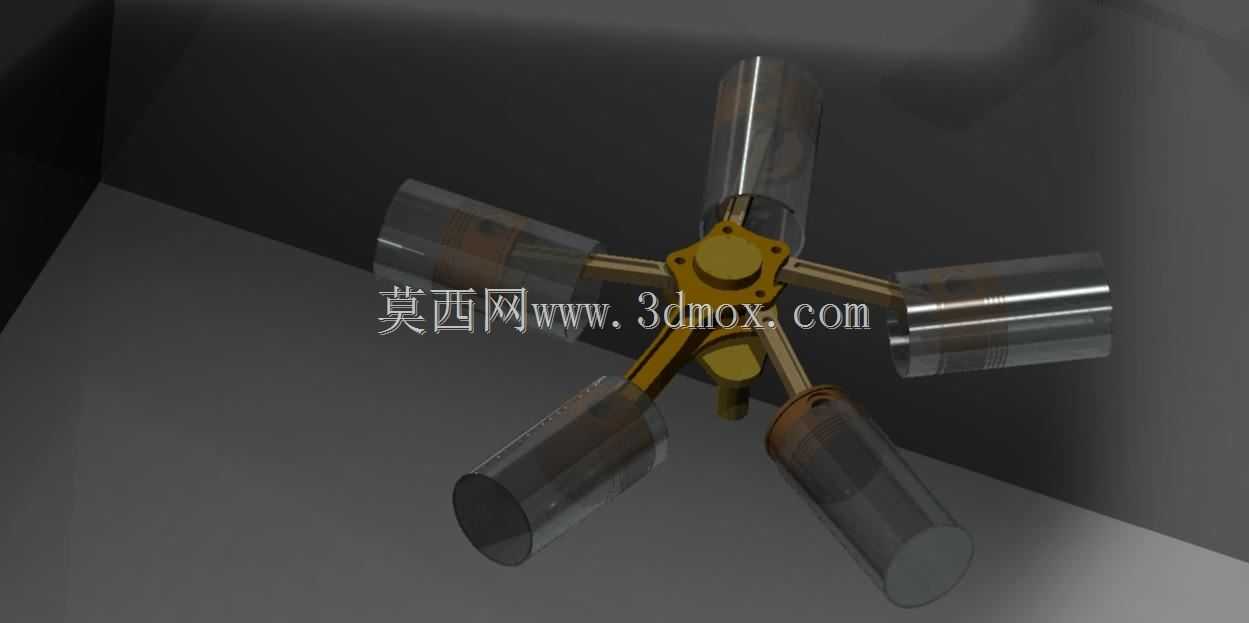

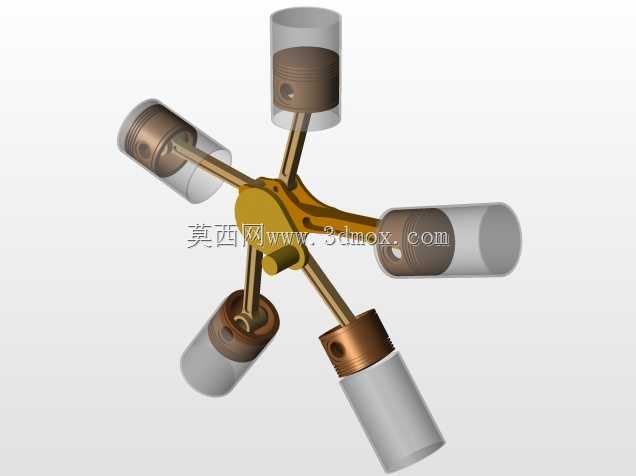

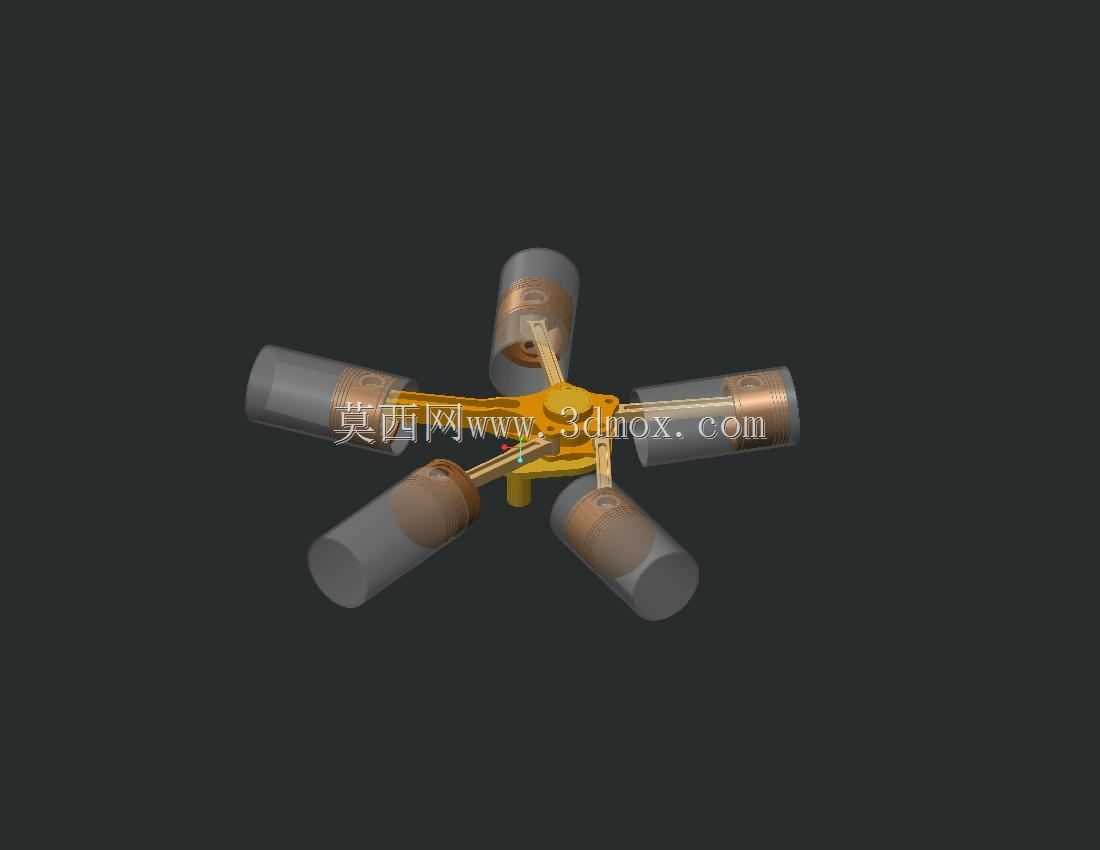

　　从结构功能来看，这套五缸径向动力装置采用中心曲柄连杆机构，五个气缸沿曲轴回转中心呈均匀星型排布，每个气缸的连杆都铰接在中心曲柄销上，做功行程依次错开72度，能保证曲轴在任意回转角度下都至少有一个气缸处于做功冲程，动力输出的平顺性远优于同缸数的直列排布结构。气缸部分采用分体式设计，缸套与散热鳍片集成一体，无需额外布置复杂的水冷管路，直接通过迎面气流即可实现工作温度控制，整套动力装置的外围附属管路数量比水冷直列发动机减少60%，故障点随之大幅降低，适配缺乏维护条件的野外作业场景。

　　设计过程中首先要确定的是曲柄回转半径与连杆长度的比值，这个参数直接影响气缸活塞的侧压力大小，比值过大会导致活塞对缸壁的侧向冲击力激增，加快缸套磨损速度，比值过小则会造成整体径向尺寸超标，失去径向布局的紧凑优势。这套结构将曲柄连杆比控制在1:3.8的区间，既保证活塞侧压力处于合理范围，也将整体最大外径控制在适配小型动力舱的边界内。安装边界方面，整套动力装置的输出端采用标准法兰接口，可直接匹配通用型减速器、螺旋桨连接座或者液压泵输入轴，安装定位止口的同轴度公差控制在0.02mm以内，避免动力输出过程中出现偏载振动。五个气缸的安装座采用统一的定位基准，单个气缸可独立拆卸更换，维护时无需拆解整个动力核心，野外作业场景下仅用常规扳手即可完成单缸的密封件更换、活塞环检修等操作。

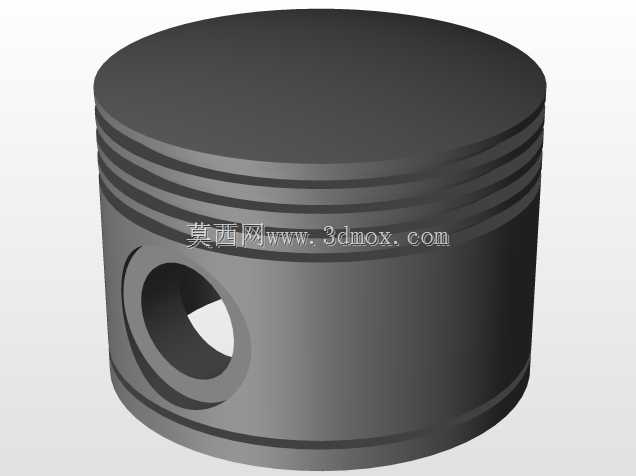

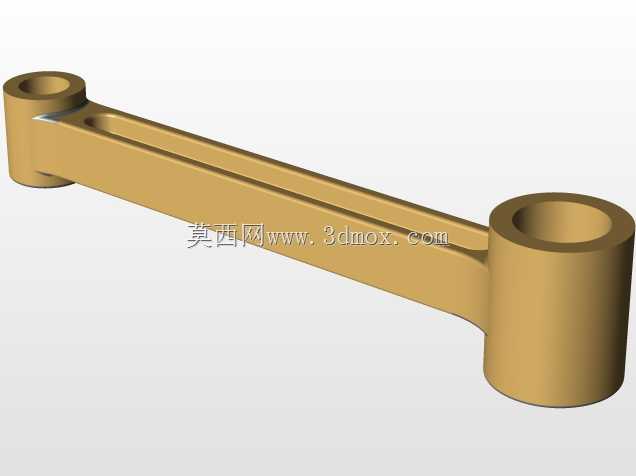

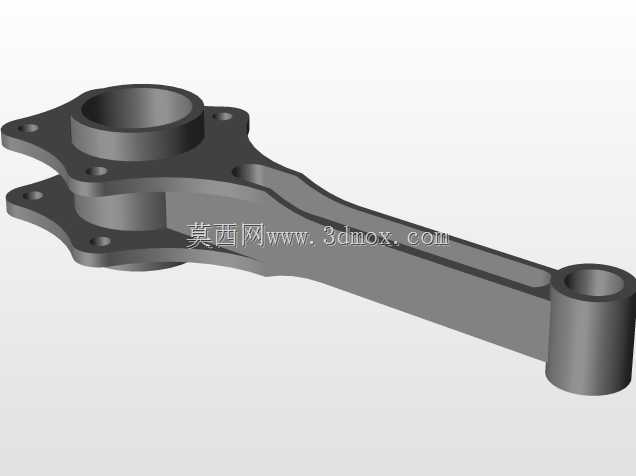

　　结构细节上，中心曲轴采用整体锻造的单曲柄结构，相比多缸直列发动机的多曲拐曲轴，加工难度大幅降低，仅需一次装夹即可完成所有轴颈的磨削加工，形位公差更容易保证。连杆采用分体式大头设计，统一铰接在中心曲柄销上，每个连杆的大头轴瓦都采用独立的油槽设计，依托曲轴旋转过程中的离心力实现润滑油的飞溅润滑，无需额外布置复杂的压力润滑油路，进一步简化了整体结构。活塞部分采用轻量化铝合金设计，搭配两道气环一道油环的密封结构，在保证压缩密封性的同时降低往复运动质量，减小曲轴旋转过程中的惯性力冲击。进气与排气接口统一布置在缸头外侧，沿径向均匀分布，可直接对接环形布置的进气歧管与排气收集管，管路走向简洁，不会额外增加整体的径向尺寸。

　　实际应用中，这类径向动力装置的风冷特性使其在低温环境下的暖机速度比水冷发动机快30%以上，不会出现冷却液冻结、管路胀裂的问题，适配高海拔、低温区域的作业需求。由于所有气缸围绕中心曲轴对称布置，整套装置的往复惯性力可实现自平衡，无需额外加装平衡轴即可将振动水平控制在合理区间，进一步减少了零部件数量，降低了整体自重。设计时还预留了磁电机、启动电机的安装接口，可直接适配通用型的启动与点火组件，无需单独定制配套部件，降低了整套动力系统的配套成本。在安装尺寸的边界控制上，整套装置的轴向总长度仅为同排量直列五缸发动机的一半，对于安装空间轴向尺寸受限、径向尺寸有一定余量的动力舱场景，这类结构的适配性远优于常规直列、V型排布的动力装置。
