直列四缸内燃机曲柄连杆机构总成

　　这套直列四缸动力核心的结构模型，完整还原了内燃机将化学能转化为旋转机械能的核心执行单元，在民用乘用车、小型工程机械、通用动力机组的动力系统开发环节，这类结构的三维数模是前期方案验证、干涉检查、运动仿真的核心载体。从实际工程应用来看，四缸机型是当前小排量动力单元的主流构型，相比三缸机拥有更优的运转平顺性，相比六缸机具备更小的体积与重量优势，覆盖1.0L到2.5L排量区间的绝大多数燃油动力需求，不管是前置前驱的家用轿车、轻型载货车辆，还是固定转速作业的小型发电机组、农用作业机械，都能见到同构型动力单元的身影。

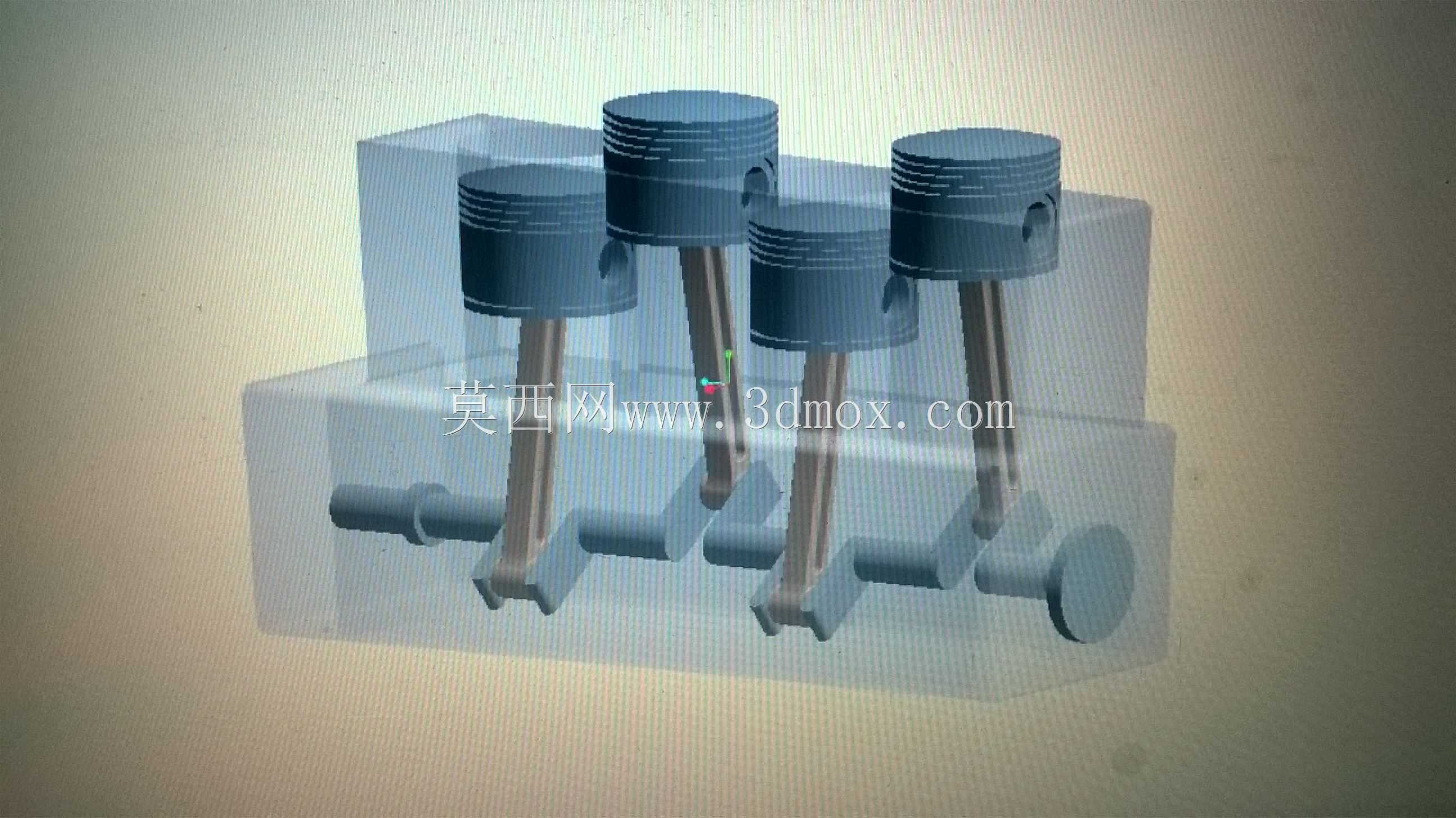

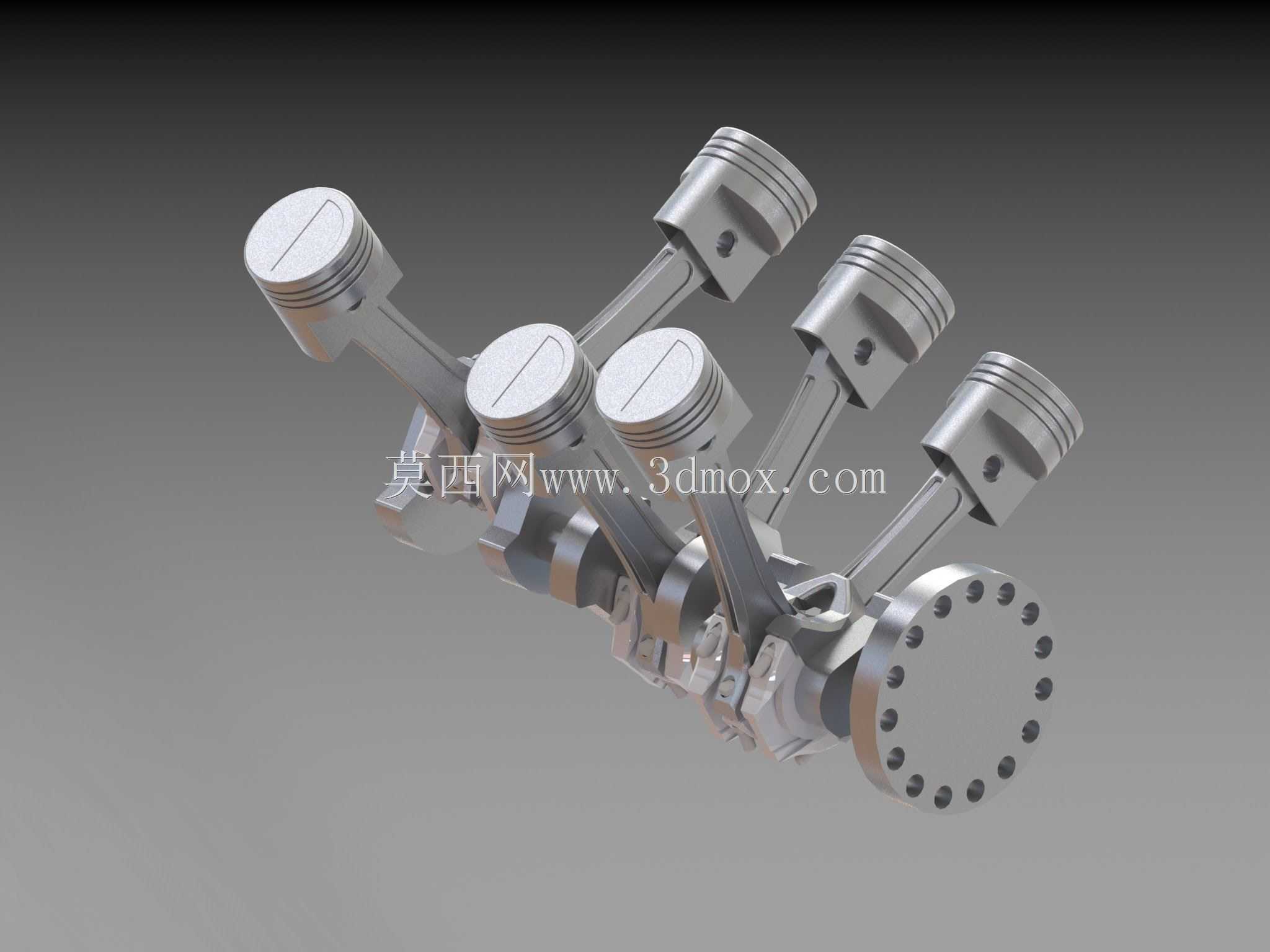

　　整个总成的设计围绕曲柄连杆机构的运动逻辑展开，四个活塞沿气缸中心轴线呈等距直列排布，每个活塞通过活塞销与对应连杆铰接，连杆大端则通过轴瓦固定在曲轴的连杆轴颈上，曲轴的主轴颈对应支撑在缸体的主轴承座位置，末端的法兰盘用于连接飞轮与动力输出端，将活塞的往复直线运动转化为曲轴的旋转扭矩输出。设计过程中首先要确定的是缸心距参数，这一尺寸直接决定了整个动力单元的横向安装边界，缸心距过小会导致缸壁壁厚不足、水套布置空间受限，缸心距过大则会增加整机长度，挤占乘员舱或者设备的安装空间，常规民用小排量四缸机的缸心距多控制在80mm到95mm区间，平衡结构强度与紧凑性需求。

　　活塞部分的设计需要兼顾往复运动的轻量化与高温高压下的结构强度，活塞顶部的燃烧室凹坑造型直接匹配缸盖的燃烧室构型，决定了压缩比参数，环槽部位用于安装气环与油环，实现燃烧室密封与缸壁润滑油刮除功能，活塞销座的加强筋结构需要承受做功冲程的瞬时冲击力，避免销座开裂。连杆作为连接活塞与曲轴的传力部件，杆身采用工字型截面设计，在保证纵向抗弯抗扭强度的同时尽可能降低往复运动质量，减少高转速下的惯性力载荷，大端的斜切口设计是为了满足装配时连杆能从气缸上端顺利装入，配合连杆螺栓实现轴瓦的压紧固定，轴瓦的油槽结构需要与曲轴上的斜油道对齐，保证压力润滑油能顺利输送到摩擦副表面。

　　曲轴作为动力输出的核心旋转部件，四个连杆轴颈的相位角按照1-3-4-2或者1-2-4-3的点火间隔设计，保证相邻气缸做功行程错开180度曲轴转角，让动力输出更连续，平衡块的布置对应每个曲柄臂位置，用于抵消活塞连杆组往复运动产生的一阶、二阶惯性力，减少整机振动，前端的轴颈用于安装正时齿轮、皮带轮驱动配气机构与附属部件，末端的法兰盘通过定位销与螺栓连接飞轮，飞轮的转动惯量用于储存做功冲程的能量，带动曲轴越过排气、进气、压缩三个非做功冲程，保证运转连续性。

　　在实际建模过程中，所有运动副的配合间隙都需要按照工程实际预留，活塞与缸壁的配合间隙、连杆轴颈与轴瓦的间隙、活塞销与销座的间隙都要符合量产机型的公差要求，才能保证后续运动仿真的结果具备参考价值。安装边界上，整个总成的轴向尺寸由曲轴前端到飞轮法兰的长度决定，径向尺寸由连杆摆动到最下位置时的轨迹外圆加上油底壳的安装余量决定，这些尺寸参数是前期整车或设备总布置时，确认动力舱安装空间的核心依据。

　　从结构验证的角度，这套数模可以直接用于运动学仿真，模拟不同曲轴转角下活塞的位置、连杆的摆角、气门的避让间隙，排查活塞在上止点时是否会与气门发生碰撞，连杆摆动过程中是否会与缸体下沿发生干涉；也可以用于有限元分析，校核做功冲程峰值压力下活塞顶部的变形量、连杆杆身的应力分布、曲轴圆角位置的应力集中情况，提前识别结构薄弱点，减少后续物理样机的试制修改次数。对于刚接触动力总成设计的工程师而言，拆解这套总成的装配关系，能快速理解四缸内燃机的核心运动逻辑，掌握曲柄连杆机构的设计要点，为后续自主开发动力单元打下结构认知基础。
