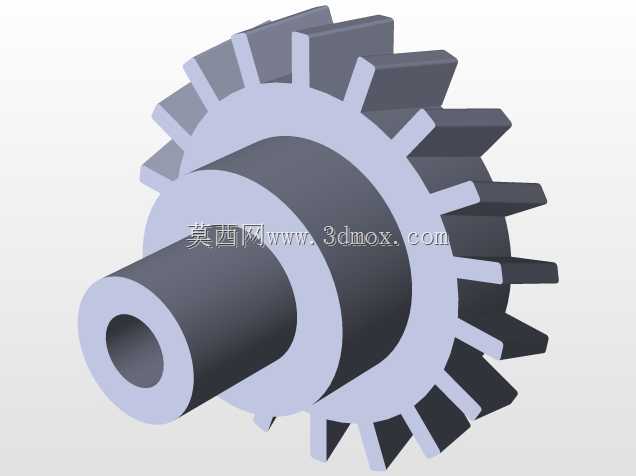

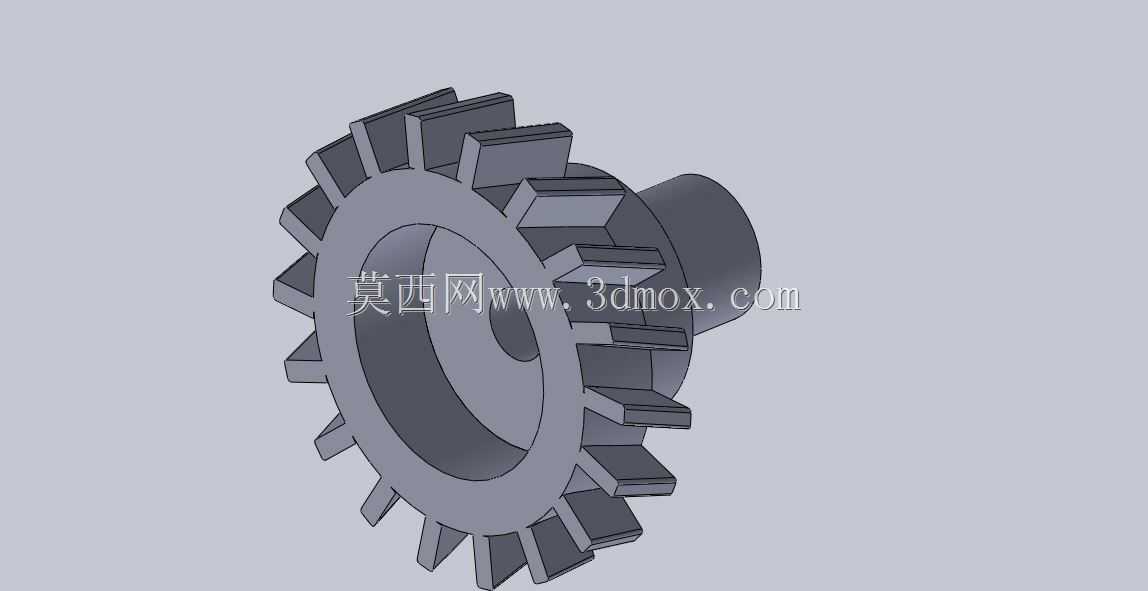

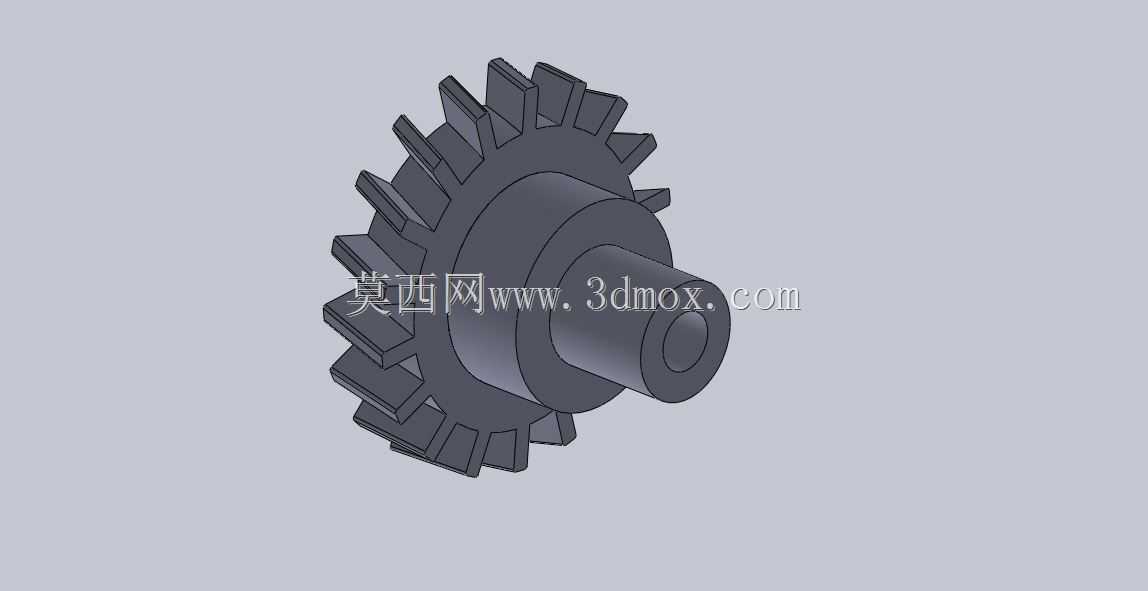

带轴段直齿传动齿轮结构设计

项目分类:齿轮 发布时间:2022-01-04 ID:487913
  • 带轴段直齿传动齿轮结构设计
  • 带轴段直齿传动齿轮结构设计
  • 带轴段直齿传动齿轮结构设计

  这类带一体轴段的直齿传动件,在中小功率的传动链路里应用场景十分广泛,从轻工包装线的辊筒驱动、小型输送设备的动力传递,到机床辅助进给机构、农用小型机具的变速单元,都能见到这类结构的身影。和分体式齿轮与轴的装配结构不同,一体轴段的设计省去了键槽加工、轴毂配合公差匹配的工序,也避免了长期交变载荷下键连接松动、滚键的失效风险,在安装空间紧凑、传动扭矩中等、转速偏高的工况下,结构可靠性比分体装配方案更有优势。

  从实际功能层面看,该零件承担两个核心作用:一是通过轮齿的啮合,将输入轴的旋转动力平稳传递给啮合的配对齿轮,完成转速与扭矩的匹配转换;二是通过一体延伸的轴段,直接与支撑轴承、传动端连接件配合,省去额外的连接轴段,缩减整个传动副的轴向安装尺寸。轮齿采用标准直齿齿形设计,齿向无螺旋角,加工时无需专用螺旋角铣削工装,普通滚齿机即可完成齿形加工,后期维护更换时配件适配性更强,不需要配对定制螺旋角参数的啮合件。

  设计这类结构时,首先要结合传动链路的额定传递扭矩核算轮齿的齿根弯曲强度与齿面接触强度,确定合理的模数、齿数与齿宽参数,避免长期满载运行下出现齿根断裂、齿面点蚀的失效问题。轴段部分的直径设计要匹配所选支撑轴承的内孔尺寸,轴肩位置的高度要符合轴承内圈的定位要求,既不能过高导致轴承拆卸困难,也不能过低无法实现轴向定位。轮辐部分采用辐板式结构,相比实心轮体可以有效降低零件自身重量,减少高速旋转时的转动惯量,降低驱动端的启动负载,同时辐板上可根据动平衡需求预留去重孔位,满足高转速工况下的动平衡精度要求。中心的通孔设计一方面可以减轻零件整体重量,另一方面可作为穿线、通油的通道,适配部分需要穿过轴中布置管路、线缆的特殊安装场景。

  安装边界方面,该零件的轴向定位依靠轴段上的轴肩与轴承端盖配合实现,径向定位通过轴段与轴承内孔的过渡配合保证同轴度,轮齿部分的轴向位置要确保与配对齿轮的齿宽完全对齐,避免出现偏载啮合导致的齿面异常磨损。安装时要控制轴段与轴承的配合公差,过盈量过大会导致轴承装配后游隙过小,运行时出现过热抱死问题,间隙过大则会出现旋转时的径向跳动,影响传动平稳性,增大传动噪音。齿面部分根据工况需求可选择不同的热处理工艺,普通工况下采用调质处理即可满足强度要求,重载或高转速工况下可对齿面进行高频淬火处理,提升齿面硬度与耐磨性能,延长零件的使用寿命。

  在实际选型适配时,要注意该结构的轴段长度要匹配安装腔室的轴向尺寸,避免装配后出现轴端顶死、轴承游隙无法调整的问题,轮齿的齿顶圆直径要预留足够的箱体安装间隙,防止旋转时与箱体内壁、周边其他传动件发生运动干涉。和斜齿轮结构相比,直齿结构在啮合时不存在轴向力,支撑轴承不需要承受额外的轴向载荷,轴承选型时可以选用更经济的深沟球轴承,降低整个传动单元的制造成本,同时直齿啮合的传动效率略高于同参数斜齿轮,在对传动效率要求较高的开式传动场景下适配性更好。
