螺旋锥齿轮传动件结构设计

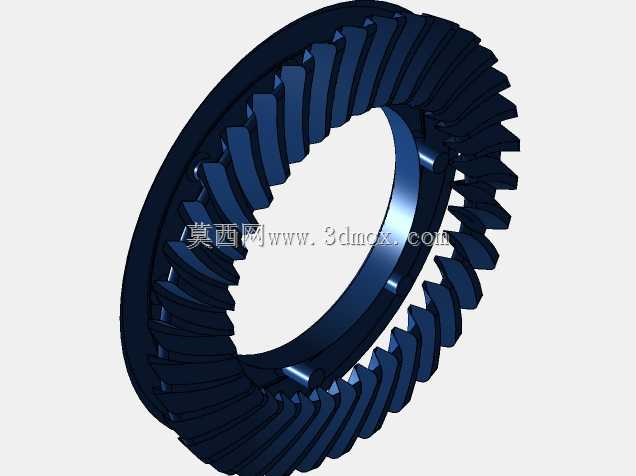

　　在重载传动场景里，这类螺旋锥齿轮的应用覆盖了差速器、重型机床主轴传动、工程机械行走驱动等多个核心工况，它的核心作用是在相交轴之间传递扭矩，相比直齿锥齿轮，螺旋齿的啮合过程是渐进式的，齿面接触从一端逐步滑向另一端，不会出现直齿啮合时的整齿突然撞击，因此在高速重载工况下的运行平稳性优势非常明显，能有效降低传动过程中的冲击载荷与振动噪声。从结构设计逻辑来看，这类环形螺旋锥齿轮的齿形采用渐开线螺旋面，齿向曲线为圆弧，设计时需要严格匹配配对小齿轮的螺旋角、压力角参数，保证啮合时的重合度达到2以上，让至少两对齿同时参与啮合，以此分摊齿面接触应力，避免单齿过载断裂。齿圈的内环面设置有均匀分布的定位卡槽，

　　这部分结构是用于和差速器壳体或者传动轮毂实现周向固定，安装时卡槽与壳体上的凸台完全贴合，不需要额外加工键槽，就能传递大扭矩，同时减少了应力集中点，提升了齿圈在交变载荷下的疲劳寿命。齿圈的轴向安装边界需要严格控制端面跳动量，通常装配时端面全跳动要控制在0.02mm以内，否则会导致啮合间隙不均，运行时出现偏载，加剧齿面的局部磨损，严重时甚至会出现断齿故障。齿厚的设计需要根据额定传递扭矩核算弯曲强度，齿根部分做了圆角过渡处理，避免加工和热处理时出现应力集中，齿面的接触区域设计在齿面中部偏内的位置，当承受重载时接触斑会自然向齿面中部扩展，不会出现边缘接触的情况。在实际选型应用中，这类齿轮多用于轴线垂直相交的传动场合，

　　比如车辆后桥的主减速机构，动力从传动轴输入到配对的主动小锥齿轮，再通过这个大齿圈将扭矩换向传递给半轴，驱动车轮转动，它的传动比可以根据整车动力匹配需求调整齿数以实现不同的减速比，同时承担换向和减速增扭的作用。建模过程中需要严格控制齿形的螺旋角偏差，螺旋角的误差会直接导致啮合时的轴向力异常，加剧支撑轴承的磨损，同时齿距累积误差需要控制在精度等级对应的公差范围内，保证传动的均匀性。齿圈的外径尺寸根据传动比和安装空间设计，内环的定位止口尺寸需要和配合的壳体公差带匹配，采用过渡配合保证装配后的同轴度，避免运行时出现偏心导致的啮合冲击。这类齿轮的材料通常选用渗碳合金钢，齿面经过渗碳淬火处理后硬度达到HRC58-62，芯部保持足够的韧性，

　　能够承受冲击载荷，建模时需要预留热处理的变形余量，避免热处理后齿形精度超差。在装配调试环节，需要通过调整垫片的厚度来控制啮合间隙，通常侧隙控制在0.1-0.3mm之间，根据齿轮的模数和直径大小调整，侧隙过大会导致换向时出现冲击，侧隙过小则会导致齿面润滑不良，运行时出现过热卡滞的问题。齿面的接触斑检查是装配后的核心验证步骤，需要在齿面涂抹红丹粉后转动齿轮，观察接触痕迹的位置和大小，正常接触斑应该位于齿高中部，长度不小于齿长的60%，如果接触斑偏在齿端，就需要调整主动齿轮的安装距离或者从动齿圈的安装位置，直到接触斑符合要求。这类环形锥齿轮的结构没有额外的轮毂结构，整体为盘式环形，重量相比带轮毂的锥齿轮更轻，适合在安装空间紧凑的差速器壳体内布置，内环的卡槽结构同时承担周向定位和轴向限位的作用，装配时通过卡环或者端盖将齿圈压紧在壳体端面上，避免轴向窜动影响啮合精度。在机床传动的应用场景中，这类齿轮也常用于主轴箱的相交轴传动，将动力从水平轴传递到垂直轴，带动主轴转动，此时对齿轮的传动精度要求更高，齿形精度需要达到6级以上，保证主轴转动的平稳性，避免加工工件表面出现振纹。设计这类齿轮时还需要考虑润滑条件，齿面的螺旋角设计要保证齿轮转动时能够将润滑油带入啮合区，在齿面形成稳定的油膜，减少齿面的磨损，因此齿向的螺旋方向需要根据转动方向匹配，保证啮合时的泵油作用能够将润滑油带到接触区域。
