在中小吨位定点物料转运场景里,这类立柱式回转悬臂吊的应用覆盖度极高,从机加工车间的工件上下料、仓储区域的货位周转,到户外零散点位的设备检修吊装,都能看到这类结构的身影。不同于大跨度桥式起重机需要铺设全程轨道,也区别于移动式汽车吊需要预留足够的通行与支腿展开空间,这类悬臂吊依托单根立柱作为承载基础,仅需在安装点位完成立柱的基础固定,就能覆盖以立柱为圆心、臂长为半径的扇形作业区域,对于作业范围固定、吊装频次中等、单吊点载荷不大的场景,其投入成本与使用灵活性的平衡优势非常突出。

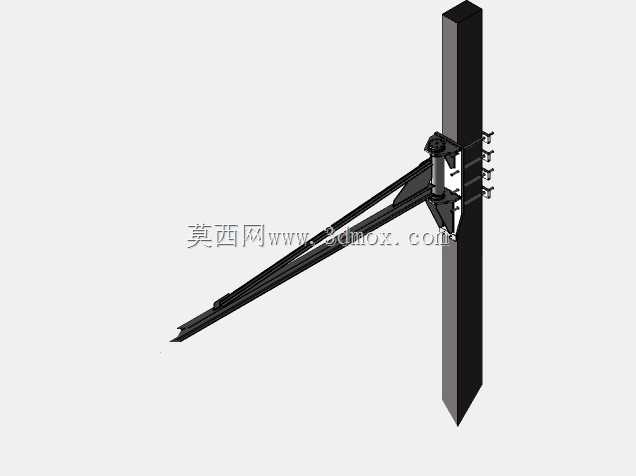

从结构功能来看,这套吊具的核心承载路径非常清晰:垂直立柱作为整个设备的承载基座,需要承受吊重带来的垂直下压力、吊臂伸出产生的倾覆弯矩,以及回转过程中产生的交变扭矩,因此立柱截面采用了等截面矩形钢结构设计,足够的截面模量可以保证在额定吊重下立柱的侧向挠度控制在允许范围内,避免吊臂回转时出现过大的晃动影响吊装对位精度。连接立柱与吊臂的回转支承组件是实现旋转功能的核心,这套组件采用了上下轴承配合的铰接结构,既可以保证吊臂绕立柱轴线360度顺畅回转,又能承受吊重带来的径向与轴向载荷,避免吊臂出现下坠或卡滞。吊臂本身采用了三角形桁架式斜梁结构,相比等截面实心梁,桁架结构在保证同等抗弯强度的前提下,能大幅降低吊臂自身重量,减少回转时需要克服的惯性力矩,同时斜向的加强筋可以分散吊点处的集中应力,避免长期载荷下吊臂出现塑性变形。吊臂末端预留了起重葫芦的安装挂点,挂点位置做了局部加厚处理,配合多组螺栓紧固件实现与吊臂主体的刚性连接,保证吊重载荷可以均匀传递到整个臂架结构上。
在设计这类结构时,首先要明确的是安装边界条件:立柱的底部需要与混凝土基础做刚性锚固,基础的尺寸与配筋需要根据额定吊重、臂长以及现场的风载情况做校核,避免出现立柱倾覆的风险。立柱上的回转支承安装位需要保证足够的加工精度,安装面的平面度与轴线垂直度公差要控制在合理范围内,否则会导致回转阻力过大,甚至出现轴承偏磨缩短使用寿命。吊臂的长度设计需要匹配实际作业覆盖半径,过长的臂架会大幅提升对立柱抗弯能力的要求,增加整体结构的材料成本,过短则无法覆盖全部作业点位,因此在建模阶段需要先根据现场作业范围确定臂长的最优值,再反向推导立柱与回转组件的参数。另外,臂架的仰角设计也需要兼顾吊装高度与结构受力,适当的仰角可以在相同臂长下提升末端的吊装净空,同时减少臂架根部的弯矩载荷,但仰角过大会导致吊重的水平分力增加,提升回转操作的难度。
从实际使用的角度出发,这套结构的细节设计也充分考虑了现场工况的需求:立柱上预留的多组安装孔位,可以根据现场的安装条件调整回转支承的固定高度,适配不同的厂房层高或者户外安装的地面高差;吊臂与回转座的连接采用了可拆卸的螺栓结构,方便运输时拆分部件,也便于后期根据需求更换不同长度的吊臂;所有受力连接位置的紧固件都采用了防松设计,避免长期回转振动下螺栓出现松动脱落的风险。在三维建模过程中,需要重点校核各个铰接点的运动间隙,保证吊臂在全角度回转过程中不会与立柱或者周边的固定结构发生干涉,同时要对整体结构做有限元受力分析,重点关注回转座与立柱连接位置、吊臂根部焊接位置、末端吊点位置的应力集中情况,通过局部加筋、加厚板材的方式将应力控制在材料许用范围内,还要核算整体结构的固有频率,避免与车间内其他运行设备产生共振,影响结构的疲劳寿命。这类悬臂吊的作业载荷通常在几百公斤到数吨区间,虽然不属于大吨位起重设备,但因为直接涉及现场作业的人员与物料安全,每个结构细节的设计冗余都需要留足,不能单纯追求轻量化而削减关键承载位置的材料规格。
