带径向通孔球头连接销轴结构设计

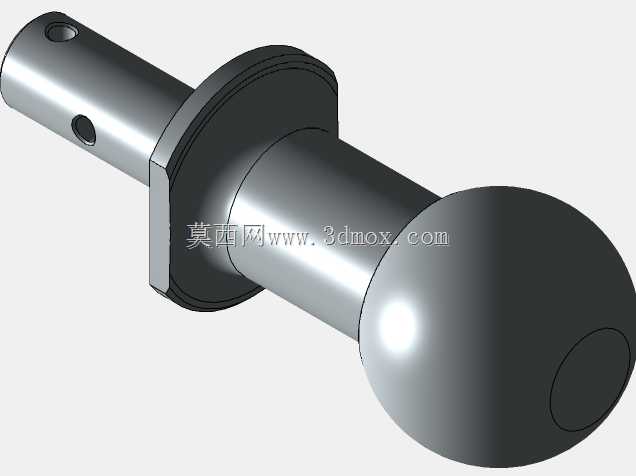

　　这类带球头的销轴结构，在铰接传动、连杆机构、工装夹具的定位连接场景中应用十分广泛，区别于普通圆柱销轴，球头端的设计能够允许连接副存在一定角度的偏摆，补偿装配过程中产生的同轴度误差，避免运动过程中出现卡滞、别劲的问题，在往复摆动的传动链路里，这种结构能有效降低连接部位的接触应力集中，延长铰接副的使用寿命。从结构设计逻辑来看，销轴主体采用阶梯轴构型，靠近球头端设置的环形凸肩是核心的轴向定位结构，装配时凸肩端面直接抵靠在被连接件的安装端面，不需要额外加装轴套或者定位挡圈就能实现轴向限位，简化了装配工序，也减少了零散配件的数量。凸肩旁侧的扁位结构，是为装配过程中的扭矩夹持预留的工艺结构，使用扳手夹持扁位就能轻松将销轴穿入安装孔，

　　也能避免销轴在安装到位后出现周向转动，保证径向通孔的位置始终对准锁销的安装方向。销轴杆部开设的两个径向通孔，是用于穿装开口销或者锁紧钢丝的锁止结构，两个孔位沿杆部轴向间隔布置，能够适配不同厚度的被连接件，根据实际安装的堆叠厚度选择对应的孔位穿装锁止件，既可以满足单组连接件的锁止需求，也能适配多组叠装连杆的固定场景，锁止件穿装后能够完全限制销轴的轴向窜动，避免设备运行过程中销轴受振动脱出引发传动失效。球头端采用整球截切的构型，球面的粗糙度需要控制在合理区间，降低与配合球窝之间的摩擦阻力，球面与杆部的过渡位置采用大圆角过渡，避免应力集中在轴肩位置，在承受交变冲击载荷的时候，这个过渡圆角能够分散应力流，减少断裂风险。从安装边界来看，

　　销轴杆部的直径尺寸需要与被连接件的安装孔保持间隙配合，配合公差一般选取H8/f7的区间，既保证装配时能够顺利穿入，又不会因为间隙过大导致传动过程中出现晃动，影响传动精度。球头的直径大于杆部直径，对应的配合球窝需要做等半径的凹球面加工，保证球面接触面积不低于70%，避免局部点接触造成球面过早磨损。杆部的长度设计需要覆盖所有被连接件的总厚度，同时预留出锁止件的安装空间，伸出安装面的长度控制在3到5毫米即可，过长会增加整体结构的占用空间，过短则无法顺利穿装锁止件。在实际设备应用中，这类销轴常见于手动操作机构的传动连杆、自动化设备的铰接摆臂、工装夹具的快速压紧结构，还有部分农业机械、轻工设备的操纵联动机构里，相比普通的圆柱销，

　　它的自适应偏摆能力能够降低安装面的加工精度要求，即使两个铰接件的安装面存在小角度的偏差，也能顺畅完成力的传递，不会因为安装误差导致机构卡死。设计过程中需要注意，径向通孔的位置要避开轴肩的应力集中区，孔口需要做倒角处理，避免穿装锁销时刮伤零件表面，同时孔的轴线要与杆部轴线垂直，保证锁销穿装后能够均匀受力。扁位的加工深度不能过大，避免削弱杆部的结构强度，扁位的平面要与其中一个径向通孔的轴线平行，方便装配时对准孔位。球面部分的加工要保证圆度误差在允许范围内，否则会导致摆动过程中出现卡顿，磨损速度加快。在材质选择上，这类销轴一般选用中碳钢调质处理，表面做发黑或者镀锌防锈处理，承受较大冲击载荷的场景也可以选用合金结构钢，表面淬火提升耐磨性能。日常维护过程中，只需要定期在球头配合面加注润滑脂，检查锁止件的完好状态，就能保证长期稳定运行，不需要频繁更换。
