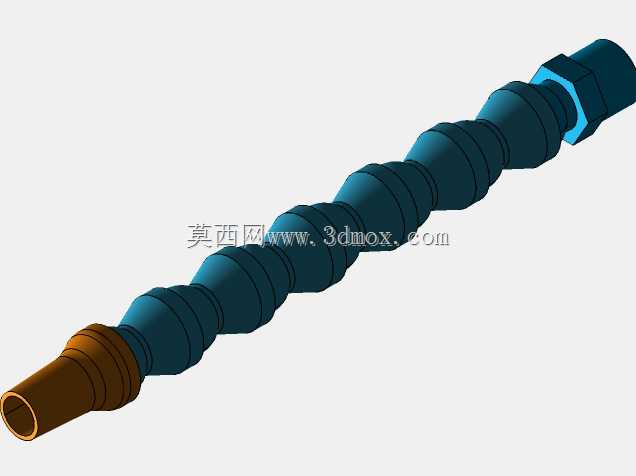

可弯曲定向冷却输送柔性竹节管结构

　　在机床加工工位的切削液喷淋布局里，这类竹节结构的柔性管路是出镜率极高的辅助部件，不少做设备改造的工程师在调整工位喷淋角度时，第一时间想到的就是这类可任意弯折定型的管路，它不需要额外的支架固定角度，单靠自身节段间的阻尼摩擦就能维持调整后的姿态，比硬管布管灵活太多，也比普通波纹管的姿态保持能力强出一截。从结构设计逻辑来看，这类管路采用多节球头铰接的串联结构，每一节的端部都做了带密封锥面的球头结构，相邻节段的球窝与球头过盈配合，既可以实现相邻节段间一定角度的相对转动，又能保证管路内部的流体不会从铰接缝隙泄漏，整根管路串联多节之后，就可以实现大角度范围内的任意方向弯曲定型，单节的转动角度控制在15度以内，

　　多节累加之后就能实现接近180度的总弯折角度，完全覆盖工位上需要调整的喷淋范围。管路一端做了外六角的螺纹连接端，这个结构是用来和设备上的流体输出接口对接的，六角结构刚好可以用普通开口扳手拧紧，不需要特制工装，安装时的拧紧力矩控制在合理范围就能保证密封，不会因为力矩过大压裂塑料节段，也不会因为力矩不足出现渗漏。另一端做了缩径的喷嘴接口，可以适配不同口径的塑料喷嘴，根据需要的喷淋流量和喷射形状更换对应的喷嘴，不管是需要大流量冲屑还是细雾状冷却都能适配。实际应用场景里，这类管路除了用在机床切削液喷淋，还会用在小型气动吹屑工位、设备局部冷却送风、小型工装的气路引导，甚至部分实验室的小型流体输送管路改造也会用到它，因为它调整角度之后不会回弹，

　　不需要额外的管夹固定，在空间狭小的设备内部布管时优势特别明显。做三维建模的时候，要重点注意每一节球头和球窝的配合尺寸，球头的直径公差要控制在合理范围，过松会导致管路无法维持弯折姿态，过紧则会导致调整角度时需要的力太大，甚至掰动时节段开裂。整根管路的安装边界要提前核算，伸直状态下的总长度要满足工位最远喷淋点的距离要求，弯折后的最小弯曲半径不能小于单节长度的两倍，避免相邻节段之间出现干涉，导致无法弯折到需要的角度。连接端的螺纹尺寸要和设备端的接口匹配，常见的接口规格有1/8、1/4等英制管螺纹，建模时要严格按照管螺纹的标准尺寸绘制，保证加工或者选型时能直接对接。管路内部的通径要根据输送的流体流量核算，通径太小会导致流体阻力过大，

　　出口压力不足，通径太大则会让单节的结构尺寸变大，弯折灵活性下降。节段的外壁做了多道环形的凸起结构，一方面是增加手动掰动时的摩擦力，调整角度的时候不容易打滑，另一方面也能提升节段自身的结构强度，避免反复弯折时节段出现断裂。这类管路的材质一般选用耐油耐切削液的工程塑料，能适应车间里常见的切削液、润滑油的腐蚀，长期使用不会出现脆化开裂的问题，部分需要耐高温的工位也会选用带玻纤增强的材质，能适应更高的流体温度。在做设备布管设计时，要注意这类柔性管的布置不能和设备的运动部件产生干涉，虽然管路可以弯折定型，但如果被运动部件反复剐蹭，还是会导致节段磨损泄漏，布置时要尽量避开运动轨迹，必要时可以加简单的防护套。另外，多根管路并排布置时，要预留足够的调整空间，避免调整其中一根的角度时和旁边的管路产生碰撞干涉。从建模的细节来看，每一节的结构都是相同的，可以通过阵列的方式快速生成整根管路的主体，只需要单独绘制两端的连接端和喷嘴接口就行，建模时要注意相邻节段的配合间隙，装配状态下要能模拟出实际的弯折效果，方便在设备整体装配时验证管路的调整范围是否覆盖所有需要的工位，避免后期安装时发现长度不够或者角度达不到要求的问题。
