带辐条手轮式传动连接轮毂结构

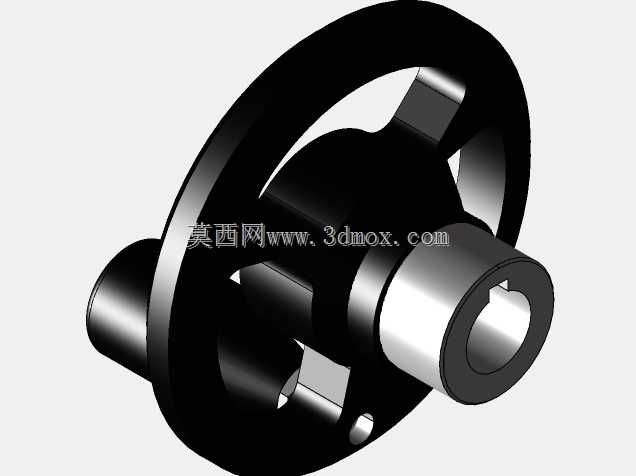

　　该结构属于手动操作与轴系传动结合的连接部件，常见于中小功率传动设备的手动调节工位，比如轻工输送线的张紧调节机构、小型包装设备的手动进给工位、台式机床的辅助进给操作端，也可用于阀门类产品的手动操作执行端，替代传统一体式手轮的功能，同时兼顾轴系连接的传动需求。从结构设计逻辑来看，整体采用轮缘-辐条-轮毂的三段式受力布局，轮缘部分做了等厚环形设计，外圆表面预留防滑握持的加工余量，实际生产中可根据操作需求滚压直纹或者网纹，增大手动操作时的摩擦力，避免施力打滑；三根辐条采用等角度120°均布设计，截面为矩形过渡结构，在保证整体刚性的前提下尽可能减少切削加工的材料去除量，同时辐条与轮缘、中心轮毂的连接位置都做了圆角过渡，

　　避免应力集中导致的受力断裂，尤其是手动操作频繁的工位，交变载荷下的应力集中是这类部件失效的核心诱因，圆角过渡的设计能大幅提升部件的疲劳寿命。中心轮毂部分采用阶梯轴孔设计，一端为通孔用于穿过传动轴，孔内预留键槽加工位置，可通过平键实现与传动轴的周向固定，传递手动操作的扭矩；另一端为凸台结构，凸台外圆可用于安装锁紧螺母或者定位挡圈，实现部件在轴上的轴向定位，避免操作过程中部件沿轴窜动影响调节精度。从安装边界来看，轮缘的最大外圆尺寸决定了操作时的力臂长度，设计时根据所需操作扭矩核算，扭矩需求越大对应的轮缘直径越大，同时要预留操作空间，避免轮缘与周边设备构件发生干涉；中心轮毂的内孔尺寸与适配的传动轴直径匹配，

　　键槽的宽度深度遵循平键连接的国标设计规范，保证通用互换性；轮毂的轴向长度需要满足轴上定位的支撑长度要求，避免键连接的接触长度不足导致键的挤压失效。在实际应用场景中，这类部件不需要额外加装独立手轮，自身集成了手轮操作与轴连接的功能，能减少设备的零件数量，简化装配流程，尤其适合结构紧凑、手动调节频次不高的工位，相比分体式手轮加联轴器的结构，整体同轴度更容易保证，手动操作时的晃动量更小，调节精度更易控制。设计过程中需要重点考量受力路径的合理性，手动施加在轮缘的切向力通过辐条传递到中心轮毂，再通过键连接传递到传动轴，因此辐条的截面尺寸需要根据最大操作扭矩核算抗弯强度，避免施力过大时辐条发生塑性变形；

　　中心轮毂的壁厚也要满足键连接的挤压强度要求，防止扭矩传递过程中轮毂发生开裂。另外，部件的表面处理可根据使用环境选择，普通工况下做发黑处理即可满足防锈需求，潮湿腐蚀工况可采用镀锌或者喷塑处理，轮缘的握持位置也可根据需求加装橡胶套，提升操作手感的同时降低低温环境下的操作不适感。
