环形多滚柱径向承载保持架结构设计

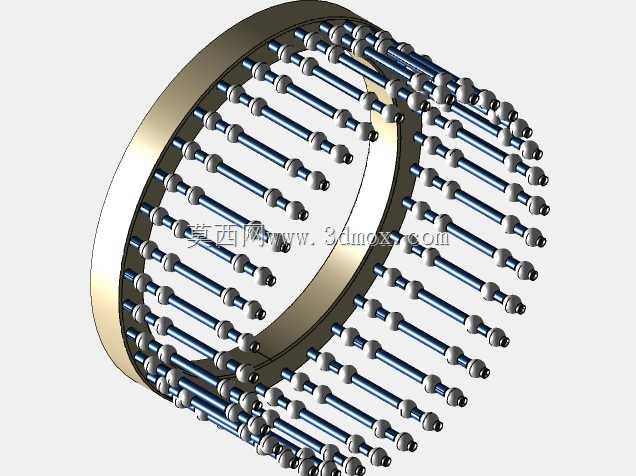

　　在重载回转支承、精密回转工作台、大型盾构机刀盘主轴承、风电主轴轴承这类需要同时承受径向载荷与少量倾覆力矩的回转场景中，保持架作为滚动体的核心定位构件，直接决定了整套回转副的运行稳定性与疲劳寿命。本次呈现的环形多滚柱保持架，采用整圈环形基体搭配周向均匀排布的串装式滚柱结构，区别于传统兜孔式保持架的冲压或实体加工形式，每根滚柱通过两端的限位结构独立串接在保持架的径向安装位上，滚柱自身轴线沿保持架轴向平行布置，整圈滚柱在环形基体的内外圈滚道之间形成连续的滚动支撑面。从实际工况适配角度看，这种结构首先解决了大直径回转支承中传统实体保持架加工难度大、兜孔位置度难以保证的问题——大尺寸保持架若采用整体铜合金实体车削加工，不仅材料利用率低，大尺寸件的热处理变形控制难度极高，兜孔的周向等分度误差很容易导致滚柱在运行中出现卡滞、偏磨，进而引发滚道点蚀。而串装式结构的环形基体可采用分段拼接后精加工的工艺，单根滚柱的安装位可通过专用工装逐个定位，周向等分精度更容易控制，即使单根滚柱出现磨损或损伤，也可单独拆卸更换，无需报废整套保持架，大幅降低了大型设备的运维成本。从功能特性上看，每根滚柱两端的球形限位头与保持架基体上的安装槽形成间隙配合，既限制了滚柱在运转过程中的轴向窜动，又预留了微小的自适应调整余量，当回转副承受偏载、内外圈出现微小角度偏斜时，单根滚柱可绕自身球头中心做微小角度的偏转，让滚柱整个圆柱面始终与内外滚道保持均匀接触，

　　避免了边缘应力集中导致的滚柱端部崩裂或滚道压痕。这种自适应调心特性，在风电主轴这类存在安装基础变形、风载随机波动的工况中优势尤为明显，能有效抵消部分安装误差与工况变形带来的不良影响。设计过程中，首先需要根据目标轴承的额定径向载荷确定单根滚柱的直径与有效接触长度，再结合滚道的允许接触应力计算整圈所需的滚柱数量，周向排布时需要保证相邻滚柱之间留有足够的间隙，一方面避免滚柱运转过程中相互摩擦产生额外热量与磨损，另一方面预留润滑脂的存储空间，让润滑脂能随着保持架的转动均匀带到每个滚柱与滚道的接触面上，形成稳定的弹性流体动压润滑油膜。环形基体的截面尺寸需要结合安装边界确定：基体的外径需要小于轴承外圈的内挡边直径，

　　内径需要大于轴承内圈的外挡边直径，轴向宽度需要匹配内外圈滚道的宽度，保证滚柱的有效接触长度完全落在滚道的硬化层范围内，避免滚柱端部接触到未硬化的挡边区域造成压溃。串接滚柱的安装槽深度需要经过精确计算，既要保证球头装入后有足够的限位量，防止高速运转时滚柱从槽中脱出，又不能让槽壁与球头的接触面积过大，避免额外的摩擦阻力增大轴承的启动转矩。从安装适配角度看，这种保持架可直接适配现有标准回转支承的滚道尺寸，无需对内外圈做特殊修改，安装时可先将半圈保持架卡入内外圈之间的滚道间隙，再逐个装入滚柱并锁止限位结构，最后拼接剩余半圈保持架即可完成装配，相比传统整体式保持架需要加热套装的工艺，装配难度更低，也更适合现场运维时的更换作业。

　　在精密回转工作台的应用场景中，这种结构的保持架配合高精度圆柱滚柱，能实现更高的回转精度，因为每根滚柱的尺寸一致性可通过选配来保证，周向均匀排布的滚柱将回转运动的摩擦阻力降到最低，低速运行时不会出现爬行现象，满足精密加工设备对回转进给平稳性的要求。需要注意的是，这种结构的保持架在高速工况下需要对滚柱的限位结构做额外的防脱设计，因为高速运转时滚柱受到的离心力会随转速升高而增大，常规的间隙配合限位可能无法提供足够的保持力，可在限位槽处加装弹性挡圈或者采用铆接式的端盖结构，保证滚柱在最高允许转速下不会脱出。另外，保持架基体的材料选择需要根据工况温度确定，常规工况下可采用高强度铝合金减轻整体重量，降低高速运转时的离心载荷，腐蚀环境下可采用不锈钢材质，高温工况则需要选用耐高温的合金钢并做相应的表面处理，滚柱表面则需要根据接触应力要求做相应的硬化处理，保证足够的接触疲劳强度。
