带链条挂环双握柄夹持式吊具结构

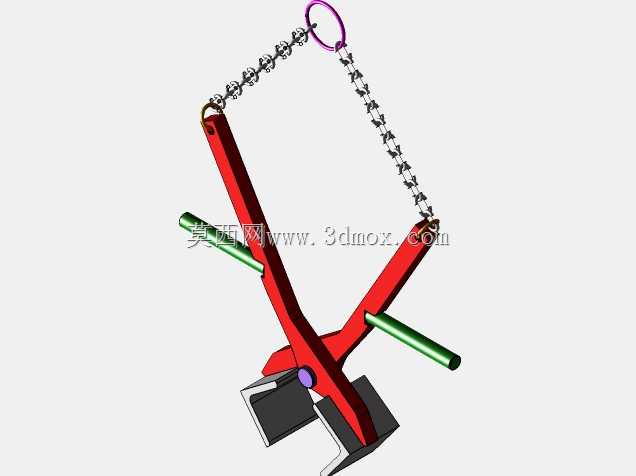

　　这类带链条挂环的双握柄夹持吊具，常应用在车间零散重物的短距离吊装转运场景，比如机加工车间内小型毛坯件、热处理后的块状工件、仓储区域规整箱装五金件的临时吊运，也可适配户外小型维修作业中重物的临时起吊固定，区别于大型起重吊具的大吨位适配性，这类手动夹持吊具更侧重小载荷场景下的操作灵活性，不需要复杂的动力配套，单人即可完成夹持、挂接、松脱的全流程操作。从功能特性来看，该吊具采用剪式杠杆结构作为核心受力框架，两根交叉布置的主臂通过中部的销轴实现铰接，销轴位置经过受力校核，既保证臂体转动的顺畅度，又能承受夹持重物时的剪切应力，主臂下端设置的弯折夹头贴合被吊重物的外侧轮廓，夹头接触面做了加宽处理，增大接触摩擦力的同时避免夹伤工件表面，

　　夹头内侧可根据实际吊装需求加装防滑衬垫，适配不同表面粗糙度的工件吊装。主臂中上部延伸出的两根横向握柄，采用圆钢弯折成型，握柄长度符合人体工程学操作范围，操作人员握持握柄施力时，可通过杠杆原理带动下端夹头收拢，实现对工件的预夹紧，当吊具通过上端链条挂接在起重葫芦、行车吊钩等起吊设备上时，起吊过程中工件的重力会通过铰接结构转化为夹头的夹紧力，载荷越大夹紧力越强，避免吊装过程中工件滑脱。上端的挂接结构采用圆环加短链条的组合形式，挂环采用圆钢弯制焊接成型，焊缝位置做打磨处理避免应力集中，链条选用标准短环起重链，每段链环的焊接强度满足额定载荷下的破断拉力要求，链条两端分别连接在两根主臂的上端挂点，保证起吊时两根主臂受力均匀，

　　不会出现偏载导致夹头歪斜的情况。从设计思路层面，建模过程中优先保证核心受力部件的强度冗余，主臂采用型钢下料成型的结构思路，避免多余的减重设计影响结构刚性，铰接销轴与臂体安装孔之间预留合理的配合间隙，既保证转动灵活又不会出现过大的旷量，夹头的开合角度根据常见吊装工件的尺寸范围设定，常规状态下夹头最大张开距离适配200mm以内的块状工件夹持，最小收拢位置可夹持厚度30mm以上的工件，覆盖多数小型零散工件的吊装尺寸需求。安装边界方面，该吊具整体收拢状态下的高度不超过400mm，横向握柄的总宽度控制在300mm以内，挂环内径适配常规10mm以下直径的吊钩挂接，不需要额外的转接配件即可直接与车间常用的小型起重设备配套使用，

　　日常存放时占用空间小，可直接挂在工位旁的工具架上，取用便捷。结构上没有易损的复杂传动部件，日常维护仅需要定期检查铰接销轴的磨损情况、链条链环的变形情况以及夹头接触面的磨损程度，维护成本极低，适合作为车间工位级的常备吊装辅助工具，弥补大型起重吊具在小载荷、零散工件吊装场景下操作繁琐的不足，在小批量工件转运、设备维修配件吊装等场景下能有效降低操作人员的劳动强度，提升作业效率。建模过程中对各部件的装配关系做了完整还原，包括铰接处的销轴配合、链条与主臂挂点的连接、握柄与主臂的焊接固定位置，所有配合面的间隙都按照实际加工装配的公差要求设定，可直接作为同类吊具设计的参考模型，也可用于吊装作业培训的结构演示，帮助操作人员理解杠杆式夹持吊具的受力原理，规范操作过程中的施力方式与挂接要求，避免违规操作导致的吊装风险。
