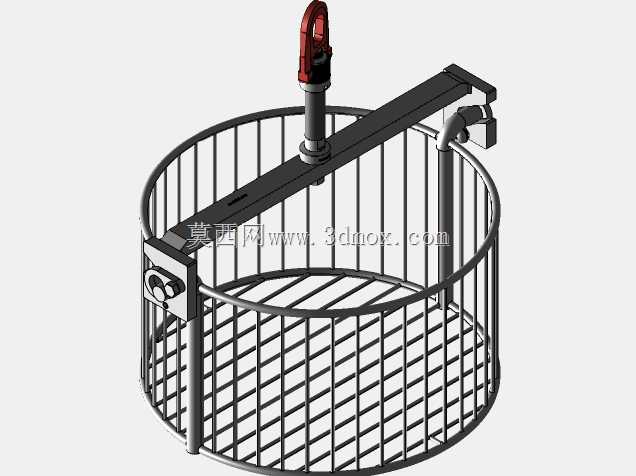

带吊具锁紧结构的圆形金属网篮工装

　　这款圆形网篮结构主要配套工业清洗、热处理、表面处理产线使用，日常作业中用来承载小型零部件完成工序间流转，适配车间内常见的轻型起重吊钩、电动葫芦挂点，可直接挂入起吊设备完成物料的上下料转运，避免人工直接接触高温、带清洗液的加工件，降低作业过程中的安全隐患。整体采用圆钢弯焊成型的笼式结构，周向均匀分布的竖向支撑杆配合底部的网格栅，既保证了足够的承载刚度，又能让清洗液、热处理气氛、表面处理药液顺利从网孔流通，不会在篮内积留残液，减少工序间的介质交叉污染。顶部的横梁采用矩形截面型材制作，横跨整个篮体的直径方向，两端通过快拆式锁紧卡扣与篮体上沿的固定座连接，不需要额外工具就能完成横梁的拆装，方便大尺寸工件从篮体上方直接放入，

　　日常清理篮内残留切屑、氧化皮的时候也能快速拆开，降低维护的操作难度。横梁中心位置安装的万向吊环带有防脱锁扣，吊环与横梁之间设置了旋转轴承结构，起吊过程中篮体可以随下方物料的重心自动调整角度，不会出现起吊偏载导致的侧翻问题，吊环的额定载荷匹配篮体的最大承载上限，挂入吊钩后锁扣会自动闭合，避免起吊过程中吊具脱开。两侧的锁紧卡扣采用偏心压紧结构，扣合后会产生预紧力把横梁牢牢压在篮体上沿，即使起吊过程中出现小幅晃动，横梁也不会从固定座内脱出，卡扣上还设置了防松定位销，插入后可以锁死卡扣的开合状态，避免作业过程中误碰导致卡扣松开。从安装边界来看，这款网篮的外径适配常见的工业清洗槽、热处理井式炉的内膛尺寸，放入设备后周向预留足够的间隙，

　　不会和槽壁、炉壁发生刮碰，吊环收起后的整体高度满足设备内部的顶部空间要求，不需要额外改造现有产线的设备尺寸就能直接投入使用。底部的网格栅采用密排圆钢焊接，栅格间隙控制在合理范围，既不会漏放小型加工零件，又能保证介质流通效率，所有焊接位置都做了打磨处理，没有尖锐的焊瘤、毛刺，避免取放工件的时候刮伤操作人员或者工件表面。日常使用中，这类网篮可以根据承载的工件类型调整内部的分隔结构，不过这款基础款网篮没有设置额外分隔，适配性更强，可以承载不同尺寸的批量零件，不管是机加工后的铝件、钢件去毛刺清洗，还是小零件的淬火热处理，或是电镀、阳极氧化的表面处理工序，都能稳定使用。设计过程中优先考虑了长期使用的结构可靠性，所有杆件的连接处都采用满焊工艺，

　　避免长期接触酸碱清洗液、高温环境出现焊缝开裂的问题，吊环部分采用合金钢材质制作，经过调质处理提升强度，表面做了防腐镀层，适应车间内的潮湿、腐蚀工况。横梁的受力点经过加强处理，中心吊点位置加焊了加强筋板，分散起吊时的集中应力，避免长期满载起吊出现横梁变形的问题，篮体底部的支撑脚做了加高处理，网篮放置在地面或者设备台面上的时候，底部栅格和接触面预留间隙，方便叉车或者液压托盘车的叉臂伸入，也能让残留的液体顺利从底部流出，不会积在篮底浸泡工件。
