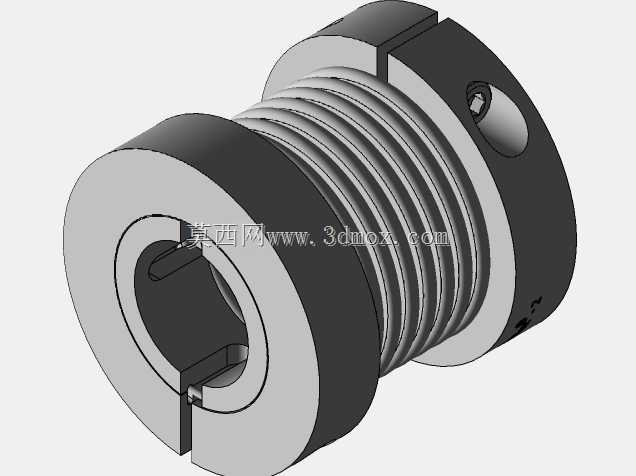

　　这类带侧孔锁紧的螺纹套筒构件，常应用在需要频繁拆装调整的管路对接、工装定位、轻载传动杆系的轴向固定场景中，在小型自动化设备的导向杆限位、实验室流体管路的快拆对接、民用门窗的可调式承重连接点位都能见到同结构构件的身影。从结构功能来看，构件主体为两端带凸缘的中空套筒结构，中段加工连续外螺纹，可与配套的内螺纹基座或调节螺母配合，实现轴向位置的无级调整，两端凸缘的直径大于中段螺纹大径，既可以作为轴向限位的贴合面，也能在安装时提供扳手夹持的受力点位，避免夹持螺纹段造成牙型损伤。侧壁加工的径向通孔为锁紧顶丝的安装位，当套筒调整到目标轴向位置后，拧入内六角紧定螺钉，螺钉端部抵紧内部穿装的光轴或管件外壁，即可实现套筒与内部杆件的相对固定，

　　防止设备运行过程中因振动出现螺纹松动、位置偏移的问题，相比双螺母锁紧的结构，这种侧顶丝锁紧的方式占用径向空间更小，调整操作更便捷，适合安装空间局促的点位。从设计思路层面，该构件在建模时优先保证了螺纹段的同轴度要求，两端凸缘的端面与套筒内孔的垂直度公差控制在合理区间，避免安装后出现偏载导致的杆件卡滞、螺纹受力不均滑牙的问题；内孔的直径根据适配的常用杆件直径做了标准化匹配，侧壁锁紧孔的位置避开了两端凸缘与螺纹段的衔接应力集中区，防止锁紧时顶丝的作用力造成螺纹根部开裂，同时锁紧孔加工了内螺纹，与标准紧定螺钉的牙型完全匹配，保证锁紧力可以稳定传递。在安装边界方面，该构件的最大外轮廓为两端凸缘的外圆直径，

　　安装时需要预留出凸缘直径加扳手操作空间的径向尺寸，轴向安装长度为套筒总长度加上配套调节螺母的厚度，内孔与穿装杆件的配合选用间隙配合，既保证杆件可以顺利穿入，又不会因间隙过大造成锁紧后偏心；中段外螺纹的长度覆盖了常用的调整行程范围，无需额外加装垫片即可满足多数场景的调节量需求，两端凸缘的端面做了小倒角处理，既可以去除加工毛刺，也能在安装时起到导向作用，避免贴合面出现切屑垫压造成的安装间隙。在实际选型应用中，这类构件需要根据承受的轴向载荷、径向锁紧力需求匹配对应的材质，轻载场景下选用易切削钢加工做发黑处理即可满足防锈与强度要求，有腐蚀环境的应用场景则可以更换不锈钢材质，建模时将所有特征做参数化关联，调整内孔直径、螺纹规格、

　　凸缘尺寸时可以快速生成适配不同安装需求的变体型号，减少重复建模的工作量。需要注意的是，侧壁锁紧孔的深度不宜过深，避免穿透套筒壁影响螺纹段的结构强度，顶丝端部可以根据被锁紧杆件的材质选择平端、凹端或圆柱端的形式，锁紧硬度较高的光轴时选用凹端顶丝可以嵌入杆件表面提升防松效果，锁紧薄壁管件时则需要在管件内部加装衬套，防止顶丝作用力造成管件变形。
