机加工可调式百分表安装固定座结构

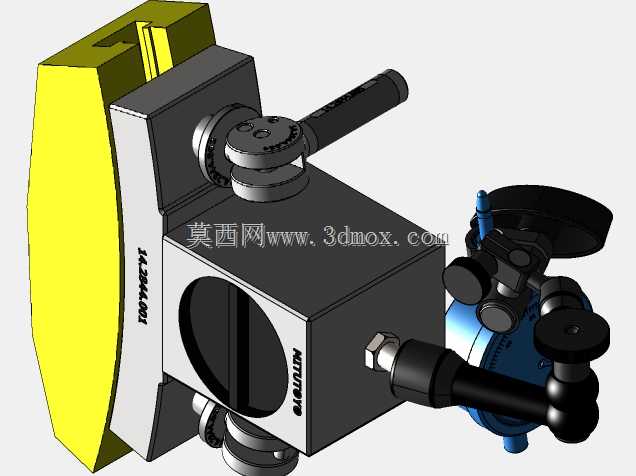

　　这款可调式百分表安装固定座，是机加工现场尺寸检测环节常用的配套工装，日常主要搭配杠杆百分表、机械百分表使用，覆盖普通车床、铣床、磨床的加工过程尺寸抽检、工件装夹找正、设备导轨精度校准等多个作业场景，相比传统磁性表座，这款结构的刚性更强，长时间夹持表头不会出现滑移、点头的问题，在重切削工况下的近距离检测场景适配性更好。从结构设计逻辑来看，整个固定座采用分体式模块化设计，主体为方块式承力基体，一侧开设大直径通孔用于和设备配套的光轴安装杆配合，孔侧配置锁紧手柄，可实现沿光轴的上下位置快速调整、周向角度任意旋转，锁紧后配合面的接触应力足够支撑表头检测时的接触力，不会出现检测数据飘移的问题。基体上方设置带刻度盘的回转调节机构，

　　可实现表头在水平面内360度的精细角度调整，刻度盘的分度设计能满足小范围角度调整的量化控制，调整到位后通过侧边的快锁手柄即可完成固定，不需要反复拧动螺丝，适配现场快速换型检测的需求。基体前端伸出的多关节可调支臂，每个关节都配置独立的锁紧旋钮，可实现表头在前后、俯仰、偏摆多个自由度的位置调整，支臂末端的表夹头采用标准内径设计，可适配市面上绝大多数常规百分表、杠杆表的装夹柄径，夹头侧面的锁紧螺丝采用滚花设计，现场徒手即可完成表头的装拆与固定，不需要额外借助扳手工具。左侧的黄色限位挡块是针对特定机床安装场景设计的定位结构，安装时可贴合设备床身的基准面，快速确定固定座的初始安装位置，减少安装时的调整时间，挡块与基体之间采用可拆卸连接，

　　可根据不同的安装基准面更换对应形状的挡块，拓展整个工装的适配范围。从安装边界来看，主体方块的边长控制在常规工装的通用尺寸范围内，侧面的安装通孔直径适配机床上常用的安装光轴规格，不需要对现有设备的安装结构做额外改造，直接替换原有表座即可使用；各个调节手柄的操作空间都做了避让设计，安装完成后所有锁紧、调节部件都在操作人员手可触及的范围内，不会被周边的刀架、工件、护罩等结构干涉，调整时不需要探身到设备加工区域内，操作安全性更高。整个结构的受力路径做了专门优化，从表头接触点到安装光轴的力传递路径上，所有连接部位都采用面接触配合，避免了点接触、线接触带来的刚性不足问题，检测时表头接触工件产生的反作用力可直接通过基体传递到安装光轴上，

　　不会因为支臂弹性变形导致检测数值偏小，在0.01mm精度级别的尺寸检测场景下，完全能满足稳定性要求。细节设计上，所有外露的操作手柄都采用包胶防滑结构，表面沾有切削液、机油的情况下也能可靠施力，不会出现打滑拧不动的问题；各个活动配合面都预留了润滑脂存储槽，长期在多粉尘、多切削液的车间环境下使用，也不会出现调节卡滞的问题，日常维护只需要定期拆开清理配合面的铁屑、加注少量润滑脂即可，维护成本极低。这款结构的建模过程中，所有配合尺寸都按照机械加工工装的公差要求做了预留，活动部位的配合公差选用间隙配合的合理区间，既保证调节时的顺畅度，又不会出现旷量过大影响检测精度的问题，各个锁紧部件的锁紧力都经过受力核算，保证锁紧后不会因为设备运行的振动出现松动移位，适配车间现场长时间连续作业的使用需求。
