导柱式单工序冲压成型工装结构

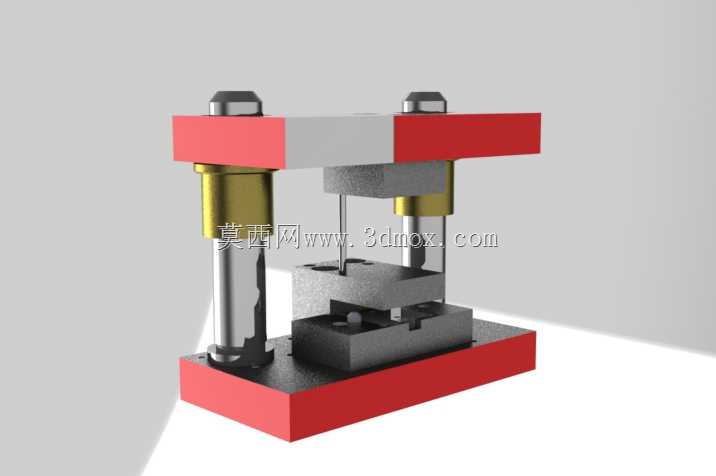

　　这套冷冲压成型工装采用后侧导柱模架的经典布局，上下模座通过对称布置的可拆卸导柱导套实现合模导向，导柱与下模座采用过盈压装配合，导套与上模座同样采用压装固定，导柱外露段设置黄铜材质的储油润滑衬套，可在连续冲压行程中保持导向面的油膜完整性，降低滑动副的磨损速率，适配每分钟30-60次的连续冲压工况。上模部分通过模柄与压力机滑块连接固定，模柄与上模座采用H7/m6的过渡配合，加装骑缝销防止周向转动，确保冲压过程中上下模的对中精度不会因滑块的往复冲击出现偏移。凸模通过固定板与上模座刚性连接，凸模与固定板的配合间隙控制在0.02mm以内，固定板上方设置等高垫板，分散冲压时的反向冲击力，避免上模座局部受力出现凹陷变形，垫板选用45号钢调质处理，

　　硬度控制在28-32HRC，兼顾韧性与抗压强度。下模部分的凹模通过螺钉与销钉固定在下模座上方，凹模周边设置对称布置的弹性卸料装置，卸料板通过内置的矩形弹簧提供卸料力，弹簧的预压缩量根据待加工板材的厚度调整，确保冲压完成后板材能够顺利从凸模上脱离，不会随凸模上行带料。整套工装的闭合高度可通过导套的安装深度、垫板厚度进行适配调整，可适配公称压力160kN-250kN的开式可倾压力机安装使用，安装时上下模座分别通过T型螺栓与压力机的滑块、工作台面固定，合模前需通过塞尺检查导柱导套的配合间隙均匀性，确认凸凹模的刃口间隙均匀分布在板材厚度的5%-8%区间，避免出现啃模、毛刺超差的问题。在实际生产场景中，这类工装多用于薄金属板材的冲裁、

　　浅拉伸成型工序，常见于五金配件、家电结构件、小型汽车冲压件的小批量生产或新品打样环节，模座采用铸铁材质铸造后时效处理，消除内应力避免长期使用出现变形，上下模座的平行度公差控制在0.03mm/100mm以内，确保合模时刃口的贴合精度。导柱导套选用20Cr材质渗碳淬火处理，表面硬度达到58-62HRC，芯部保持足够韧性，能够承受冲压过程中的侧向力，不会出现导柱断裂、拉毛的问题。卸料板与凸模的配合间隙设置为0.1mm，既能够起到卸料作用，也能在冲压过程中对凸模形成辅助导向，提升细长凸模的抗失稳能力，针对厚度0.5-2mm的冷轧钢板、镀锌板冲压作业时，刃口的单次修磨寿命可达到3万冲次以上，日常维护仅需定期清理导柱表面的冲压废屑、

　　补充润滑脂即可，无需频繁拆解模架。工装的安装边界需匹配压力机的工作台落料孔尺寸，下模座的中心位置设置落料通道，冲压完成的工件或废屑可直接通过落料孔掉入压力机下方的收料槽，无需额外设置人工取料工位，适配连续自动化冲压生产线的接驳需求。设计过程中优先考虑了模架的通用性，上下模座的安装孔位采用标准化布局，更换不同的凸凹模组件即可适配不同形状工件的冲压需求，无需重新加工模座部分，能够大幅降低新品开发的工装制造成本，缩短生产准备周期。针对浅拉伸类工序，还可在凹模表面增设氮化钛涂层，降低板材与凹模表面的摩擦系数，减少拉伸过程中的工件拉裂风险，提升成型工件的表面质量。
