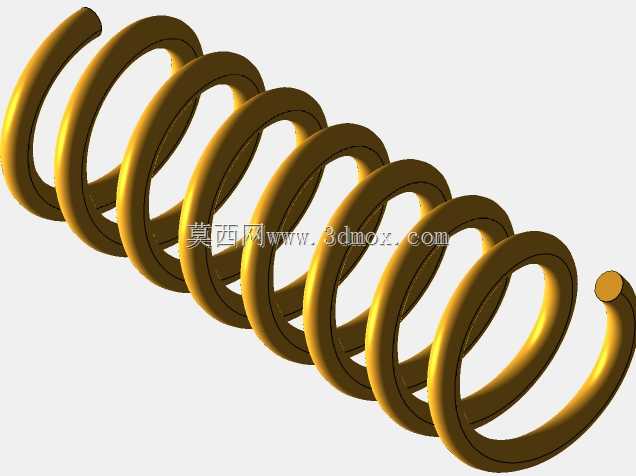

变径螺旋簧结构三维数模设计

　　做机械结构设计这些年，弹簧类零件的建模看似基础，实则藏着不少容易踩坑的细节，尤其是这类非等径的螺旋曲面结构，很多新手上来直接扫掠就完事，真到装配或者做运动仿真的时候，往往会出现螺旋升角不匹配、端面贴合度差、受力轨迹偏移的问题。先从实际应用场景说起，这类变径螺旋簧和普通等径圆柱弹簧的适用场景有明显区别，普通等径簧多用于轴向空间充裕、受力方向完全同轴的缓冲复位场景，比如常规的阀门复位、小型按键回弹，而这类端部收窄的螺旋结构，更多用在安装空间有阶梯限位、受力端需要自动对中找正的场合，比如部分重载离合机构的复位组件、液压阀组的内置缓冲件、还有一些需要嵌套安装的弹性储能结构里，端部收窄的结构能直接卡入对应直径的定位槽，不需要额外加装弹簧座或者定位销，能省出不少轴向安装空间，在紧凑型设备的结构布局里优势很明显。

　　再说到实际用途，这类螺旋结构的核心作用除了常规的缓冲储能、复位回弹，还有一个很容易被忽略的点：变径段的螺旋升角是连续变化的，在受压过程中，大径段和小径段的并圈时序不一样，能实现变刚度的受力特性，初始压缩阶段刚度较低，能吸收小幅度的高频振动，压缩到一定行程后小径段开始并圈接触，整体刚度快速提升，能承受更大的冲击载荷，这种非线性的刚度曲线，刚好匹配很多工程机械、重载设备里“小震柔吸、大震硬扛”的缓冲需求，比等径弹簧加橡胶垫的组合方案可靠性高很多，不会出现橡胶老化失效的问题。

　　说到功能特性，这个模型的螺旋曲面是连续光滑过渡的，没有出现曲率突变的折角，这一点在实际加工里非常重要，如果螺旋面存在曲率突变，卷簧的时候钢丝在弯折位置会出现应力集中，反复受载后很容易在折角位置萌生疲劳裂纹，直接缩短零件的使用寿命。建模的时候我特意注意了螺旋线的参数过渡，从端部的小径到大径段的过渡区间，螺距是保持恒定的，只有直径按照线性规律连续变化，这样扫掠出来的簧丝截面，每一圈的螺旋升角都是连续变化的，不会出现局部应力集中的问题，而且两端的支撑圈都做了并圈磨平处理，磨平长度大概是3/4圈，安装的时候端面能和安装基面完全贴合，不会出现受压时弹簧歪斜、侧向蹭到安装孔内壁的问题，很多新手建模的时候忘了做端面磨平的结构，做有限元分析的时候往往会出现端部应力异常偏大的结果，就是因为支撑面没有做平，受力点集中在簧丝的棱边上，和实际工作状态不符。

　　再聊设计思路，一开始做这个结构的时候，我试过两种不同的建模路径，一种是先做固定螺距的变直径螺旋线，然后沿着螺旋线扫掠圆形簧丝截面，另一种是先做螺旋曲面，再在曲面上偏置出簧丝的中心轨迹，两种方法做出来的模型乍看差不多，但放大看过渡段的曲率，第一种方法做出来的簧丝表面更光滑，因为螺旋线本身是连续的，第二种方法在曲面偏置的时候容易出现局部轨迹偏移，尤其是变径段的位置，容易出现微小的曲率波动，放到数控卷簧机里编程加工的话，会出现送丝速度和弯折角度不匹配的问题，加工出来的弹簧尺寸偏差会超差。另外在确定参数的时候，我特意把大径段的外径和安装孔的内径留了0.8到1.2毫米的单边间隙，这个间隙值是经过实际验证的，间隙太小的话，弹簧受压变形的时候外径会胀大，很容易蹭到孔壁，增加额外的摩擦阻力，甚至出现卡滞的问题，间隙太大的话，弹簧受压的时候容易出现侧向弯曲，也就是常说的失稳，尤其是长径比超过4的弹簧，间隙过大会大幅降低失稳临界载荷，实际使用的时候很容易出现弹簧歪扭失效的问题。

　　最后说外形尺寸和安装边界，这个模型的大径段外径是按照常用的安装孔尺寸匹配的，端部收窄的小径尺寸比定位轴的直径大0.3毫米左右，刚好能顺利套入定位轴，不会出现装配卡滞，自由状态下的总长度是按照工作行程的1.2倍设置的，预留了足够的预压量，安装的时候预压量大概是总行程的10%到15%，既能保证初始状态下没有窜动间隙，又不会因为预压量过大导致初始应力太高，降低疲劳寿命。两端的磨平端面和弹簧轴线的垂直度控制在0.1毫米以内，安装的时候不需要额外加调整垫片就能保证端面贴合，簧丝的直径是按照目标载荷计算选取的，材料如果选用65Mn的话，热处理后的硬度能达到HRC42到48，满足常规工况下的疲劳强度要求，如果是用于腐蚀环境的话，换成304不锈钢的簧丝，只需要调整对应材料的弹性模量参数，就能重新校核刚度和载荷，不需要重新调整螺旋曲面的结构参数，通用性很强。
