工业设备用拱形桥式拉手结构设计

　　这款拱形桥式拉手，是针对工业设备操作侧、检修舱门、防护外罩的手动启闭需求开发的结构件，日常在车间现场的各类加工设备、电气柜、工装夹具台架上都能见到同类结构的应用，核心作用是给操作人员提供受力稳定的握持点位，完成门体开启、罩壳拆卸、轻型部件移位等手动操作动作。

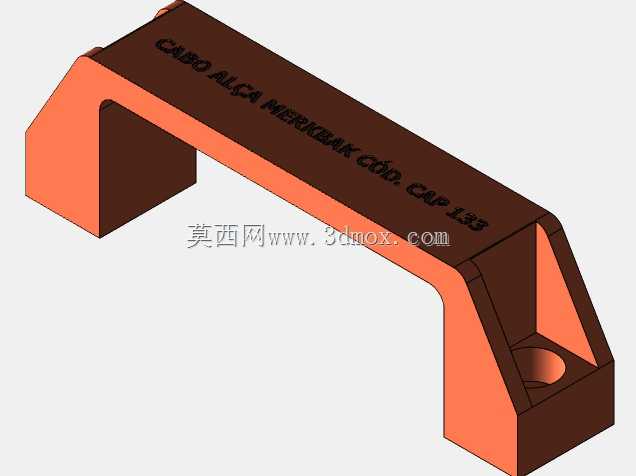

　　从结构设计逻辑来看，整体采用桥型跨距布局，两个安装支脚作为固定受力端，中间的握持梁作为操作受力段，这种布局的核心优势是能让握持段和安装基面留出足够的握持间隙，避免操作人员握持时手指被安装面挤压，同时拱形的过渡结构能让受力从握持段均匀传递到两个安装支脚，避免直角连接处出现应力集中断裂的问题。支脚位置做了三角形加强筋结构，对应安装孔位的受力方向，当操作人员施加提拉或侧推的力时，加强筋能分散安装孔周边的应力，避免长期受力后支脚出现开裂、变形的情况，尤其是在需要频繁启闭的检修门场景下，这种加强结构能大幅提升部件的使用寿命。

　　握持梁的顶面做了平面处理，表面预留的标识刻印区域，可根据设备的实际使用需求刻印设备编号、操作警示、品牌标识等内容，不需要额外粘贴标识牌，避免长期使用后标识脱落、磨损的问题。握持梁的截面采用圆角过渡设计，没有尖锐的棱角，操作人员握持时不会出现硌手的情况，即使佩戴劳保手套操作也能有足够的摩擦力，不会出现打滑的问题。

　　安装边界方面，两个支脚的安装孔采用沉孔设计，安装后紧固件的头部会完全沉入支脚内部，不会突出于零件表面，避免剐蹭操作人员的衣物或者手部，同时沉孔的深度适配常规的内六角圆柱头螺钉尺寸，安装时不需要额外加工沉台，直接在安装基面加工对应螺纹孔即可完成固定。整体跨距适配中小型设备舱门的安装尺寸，支脚的底面为平面，和安装基面完全贴合，安装后不会出现晃动、间隙的问题，能保证拉手固定后的稳定性。

　　从实际使用场景的适配性来看，这款拉手的承重能力适配轻型到中型的门体、罩壳启闭需求，日常操作中承受的常规提拉、侧推载荷都能稳定承载，不会出现变形断裂的问题。材质适配方面，该结构既可以采用工程塑料注塑成型，用于有绝缘、防腐蚀需求的电气设备、化工设备场景，也可以采用铝合金压铸或者钢材冲压焊接成型，用于承重要求更高、使用环境更恶劣的重型加工设备场景，不同材质版本的结构尺寸保持一致，可实现安装孔位的通用互换，降低设备厂商的配件采购和维护成本。

　　在建模过程中，需要重点关注几个关键尺寸的匹配：首先是握持段和安装基面的间隙尺寸，要保证佩戴常规劳保手套的手部能顺利伸入握持，间隙过小会导致操作不便，间隙过大则会增加整体的安装占用空间；其次是安装孔的中心距尺寸，要和行业通用的拉手安装孔位保持兼容，方便用户替换原有损坏的拉手，不需要重新在设备上打孔；另外是过渡圆角的尺寸，既要避免应力集中，也要保证零件成型时的工艺性，比如注塑版本的圆角要符合塑料熔体的流动填充要求，金属版本的圆角要符合机加工或者压铸的工艺要求，避免出现加工难点或者成型缺陷。

　　实际安装时，只需要将两个支脚的沉孔对准安装基面上预先加工好的螺纹孔，拧入对应规格的螺钉即可完成固定，不需要额外的安装配件，操作流程简单，后期维护更换时也只需要拧下螺钉即可拆卸替换，不需要对设备基面进行二次加工。在日常使用中，这种桥型拉手的受力方向主要是垂直于安装面的提拉方向和平行于安装面的侧推方向，结构设计时针对这两个方向的载荷都做了对应的加强处理，能覆盖绝大多数工业场景下的操作受力需求，不会出现常规直型拉手容易在根部断裂的问题。
