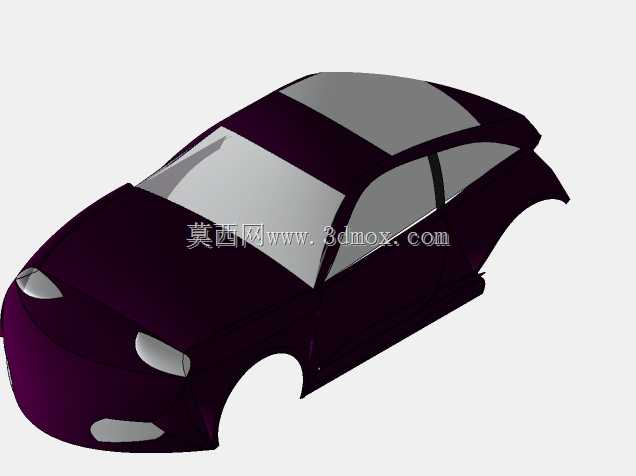

乘用车车身外壳曲面结构三维数模

　　日常做整车项目时，车身外覆盖件的数模往往是总布置阶段最先需要敲定的基准，这个壳体数模把乘员舱的外轮廓边界做了完整的闭合处理，能直接作为总布置的硬点参考基准。先从实际装车场景说，这类车身壳体是乘用车白车身焊装完成后的外轮廓基础，所有外饰件的安装定位、风阻系数仿真、人机视野校核都要依托这个基础曲面开展，不管是做油泥模型逆向，还是全新车型的正向开发，这个闭合的壳体曲面都能省去大量前期拉曲面的重复工作。

　　从功能特性来看，这个数模完整还原了三厢乘用车的车顶弧线、A柱C柱的过渡曲面、前舱盖的倾斜角度、轮拱的避让轮廓，甚至预留了前大灯、前保险杠下进气区域的凹陷边界，做结构设计的时候不用再重新修剪曲面来匹配灯具安装位。轮拱位置的曲面做了足够的内凹余量，能兼容16到18寸不同规格的轮毂转向跳动边界，不会出现转向时轮胎蹭轮眉的干涉问题，这个细节很多新手建模的时候容易忽略，往往把轮拱曲面做的太靠外，后期总布置校核的时候要反复调整曲面曲率。

　　设计思路上，这个壳体采用了G2连续的曲面过渡，侧围和车顶的衔接处没有明显的折角，能直接用于CFD风阻仿真的网格划分，不用再做曲面补正处理。前风挡的倾斜角度控制在常规家用车的合理区间，既保证了驾驶员前方视野不被A柱过度遮挡，也能兼顾高速行驶时的风阻表现，C柱的溜背过渡弧度兼顾了后排乘员的头部空间，没有为了造型过度压缩舱内垂直高度，这一点在实际工程开发里很重要，很多纯造型导向的曲面数模，看起来线条流畅，实际做总布置的时候会发现后排头部空间不足，要大幅修改曲面曲率，耽误项目进度。

　　安装边界方面，这个壳体的侧围下缘预留了门槛梁的安装平面，能直接对接底盘的门槛加强梁结构，前围板位置的曲面闭合处预留了和前舱隔板的对接法兰面，后期做详细结构设计的时候，直接在这个法兰面上加厚做焊接边即可，不用重新调整前围的曲面位置。车门区域的分缝线虽然没有在壳体上直接做出，但曲面的曲率已经按照前后门的分缝位置做了自然过渡，后期拆分车门覆盖件的时候，直接沿分缝位置切割曲面就能得到顺滑的车门外板轮廓，不会出现分缝处曲面错位的问题。

　　实际工程应用里，这类基础壳体数模还能用于碰撞仿真的初步网格划分，通过壳体的厚度赋值，就能先做一轮正面、侧面碰撞的传力路径初步验证，提前判断侧围的曲面弧度是否会影响碰撞力的传导，不用等详细的白车身数模做完再开展仿真，能大幅压缩前期开发的周期。另外做内外饰件的匹配时，比如侧裙、尾翼、雨刮盖板这些附件的设计，都可以直接依托这个壳体曲面做贴合安装，保证附件和车身曲面的间隙面差符合装车要求，不会出现安装后附件和车身曲面不服帖的问题。

　　很多刚入行的工程师做车身建模的时候，容易把注意力放在单个曲面的顺滑度上，忽略了整车的硬点约束，比如前悬长度、轴距对应的曲面长度，轮心位置对应的轮拱中心，这个数模的比例完全符合常规紧凑型家用车的尺寸比例，轴距对应的曲面长度、前后悬的外伸量都在合理区间，拿来做方案阶段的展示模型或者结构校核基准都非常合适，不用再反复调整整体比例来适配底盘硬点。
