奔驰三叉星环形立体车标结构设计

　　做整车外饰结构设计时，车头标识的安装匹配是前期数据校核阶段绕不开的环节，这套三叉星环形车标的三维结构，刚好覆盖了乘用车主格栅安装位的常规适配需求。日常做项目时，不少新手设计师容易把车标当成单纯的装饰件处理，实际上它的安装边界、曲面公差直接影响前脸的装配一致性，甚至会干扰前向毫米波雷达的信号穿透——毕竟现在多数燃油车、新能源车的前雷达都布置在车标正后方的格栅中央位置。

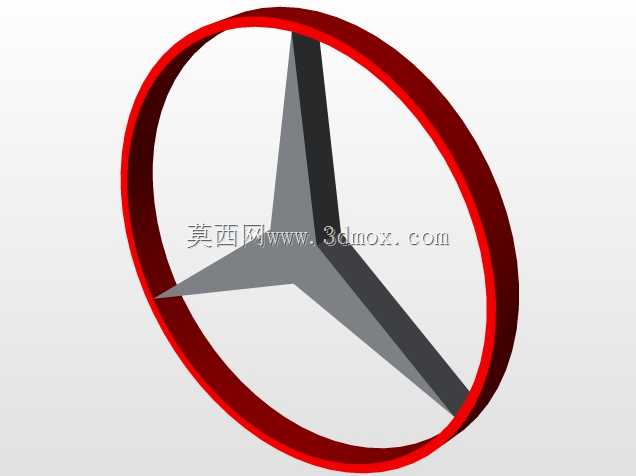

　　从结构本身来看，这套标识采用外圈环形包裹三叉星辐条的经典构型，三个星辐沿圆周方向呈120度均匀分布，每根辐条的截面做了渐变收窄处理，从中心交汇点向外延伸时，厚度逐步降低，和外圈环体衔接的位置做了顺滑的圆角过渡，既避免了注塑成型时的应力集中问题，也能减少行车过程中气流冲击产生的风噪。外圈环体的截面不是正圆形，而是做了微幅的外凸弧面，和格栅安装面的贴合侧预留了0.8mm的背胶安装槽，常规量产时这个槽位用来贴3M亚克力泡棉胶，既能保证粘贴强度，也能抵消格栅曲面的制造公差，避免装配后出现边缘翘边的问题。

　　实际应用场景里，这类立体质感的车标主要适配奔驰品牌旗下C级、E级、GLC等常规量产车型的中网格栅安装位，也有部分改装市场会用同结构的放大款做车尾标、轮毂中心盖的替换件。设计时需要重点控制的尺寸边界有几个：首先是整体外圆直径，常规格栅款的外圆尺寸控制在180-200mm区间，和多数中型车的格栅中央预留位尺寸匹配，不会出现遮挡格栅镀铬条的问题；其次是安装面的平面度公差，整个背胶贴合面的平面度要控制在0.2mm以内，否则粘贴后会出现局部缝隙，高压洗车时容易进水导致胶层脱落；另外就是三叉星的突出高度，从安装基准面到星辐最高点的高度控制在22mm以内，既保证足够的立体视觉效果，也不会因为突出过多增加行人碰撞时的伤害值，满足GB/T 24550里的行人保护要求。

　　建模过程中要注意几个容易出错的细节：一是三个星辐的对称度，必须以中心轴线为基准做圆周阵列，单个辐条的角度偏差不能超过0.1度，否则视觉上会出现明显的歪标问题；二是外圈环体的壁厚，常规ABS电镀工艺下，环体的均匀壁厚控制在2.5mm，过厚容易出现注塑缩痕，电镀后表面会有明显的凹痕，过薄则会导致注塑充模困难，成型后环体强度不足，轻微磕碰就会断裂；三是表面的分模线处理，整个标识的外观面分模线要布置在环体和星辐的侧面非视觉重点区域，抛光后要保证分模线的台阶差小于0.05mm，电镀后不会出现明显的接痕。

　　不少做改装件设计的工程师会忽略雷达穿透的问题，这套结构的星辐和环体如果做电镀处理，需要在背面雷达对应区域预留直径80mm的无电镀区域，采用哑光黑的透波涂层，否则金属镀层会屏蔽雷达信号，导致ACC自适应巡航、前向碰撞预警等功能失效。如果是做立标款的衍生设计，还要在中心位置预留M6的安装螺柱，螺柱的垂直度公差控制在0.1mm以内，安装后和引擎盖面保持垂直，不会出现倾斜的视觉问题。

　　从装配工艺的角度来说，这类车标的常规安装方式有两种，除了之前提到的背胶粘贴，还有卡接结构，在环体背面均匀布置3个塑料卡扣，和格栅上的安装孔位对应，卡扣的卡接深度控制在8mm，拆卸时用专用工具从缝隙处撬动即可，不会损坏格栅表面。设计卡扣位置时要避开格栅的加强筋位置，否则装配时会出现卡扣无法卡入的问题，前期做数据校核时要把格栅的数模和车标数模做干涉检查，保证最小0.3mm的装配间隙，避免温度变化时塑料件热胀冷缩出现挤压异响。

　　另外在表面处理的选型上，常规量产款采用ABS基材加多层电镀工艺，从底铜到镍层再到铬层的总厚度控制在0.03mm，既保证金属质感，也能满足500小时中性盐雾试验的要求，不会出现镀层起泡、脱落的问题。部分运动款车型会采用黑武士风格的哑光黑喷漆，这时候要注意漆层的厚度控制，避免漆层堆积导致星辐的棱线变得模糊，失去原有的锐利视觉效果。
