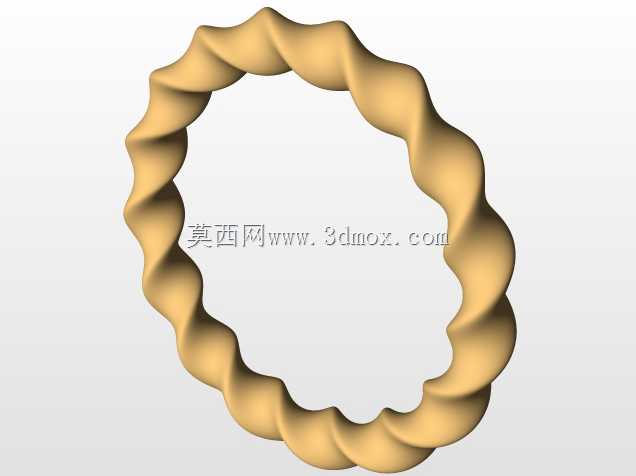

扭纹环形黄金首饰结构设计

　　这款扭纹环形构件的设计，最初是面向贵金属首饰加工领域的量产需求展开的，在日常的首饰打版工作中，这类闭环扭纹结构的建模一直是容易出现曲面褶皱、壁厚不均问题的典型结构，很多新手建模时容易直接用扫描命令沿环形路径做单截面扫掠，最终得到的曲面在路径曲率变化处会出现明显的棱边，既不符合贵金属首饰的顺滑触感要求，也会给后续的蜡模3D打印、失蜡铸造环节带来砂眼、披锋的隐患。从实际应用场景来看，这类环形扭纹结构除了作为手镯、手链的主体构件外，调整截面尺寸与整体环径后，也可作为戒指、吊坠挂环甚至高端箱包的金属装饰环使用，不同应用场景下的尺寸边界差异较大：作为手镯使用时，常规内圈直径适配范围在55mm到62mm之间，

　　对应扭纹截面的直径控制在6mm到8mm，整体壁厚不小于1.2mm，保证黄金材质下的结构强度，避免日常佩戴中出现挤压变形；作为戒指使用时，内圈直径根据指圈号调整为16mm到22mm，截面直径缩小到3mm到4mm，壁厚控制在0.8mm以上即可满足强度要求；如果作为装饰挂环使用，还可根据安装需求在环体上预留挂点结构，调整扭纹的螺距来匹配整体设计风格。设计思路上，没有采用常规的单路径扫描方式，而是先构建环形的中心引导线，再沿引导线的法向平面阵列多个带旋转角度的截面轮廓，每个相邻截面的旋转角度保持一致，保证扭纹的螺旋升角全程均匀，之后通过放样命令生成连续的曲面，再对曲面的内外边缘做等半径圆角过渡，圆角半径匹配截面的曲率变化，

　　避免出现应力集中的尖角。这里需要注意的是，黄金材质的延展性较好，但在扭纹的波峰位置如果曲率半径过小，铸造时容易出现金属液填充不足的问题，所以在调整截面轮廓时，特意将扭纹的波峰位置做了0.2mm的曲率放大处理，既保留了扭纹的立体层次感，又能满足失蜡铸造的工艺要求。从安装适配的角度来说，这类闭环环形构件不需要额外的拼接结构，作为首饰使用时直接通过环体本身的闭环结构实现佩戴功能，表面处理环节可根据需求做亮面抛光或者磨砂处理，扭纹的凹槽位置在抛光时需要用软质磨头做精细处理，避免残留抛光蜡影响最终的外观效果。在实际建模过程中，还要考虑后续开模的分模需求，整个环体的扭纹结构没有倒扣区域，分模面沿环体的中心平面设置即可，不需要额外设计抽芯结构，

　　能够有效降低模具的加工成本，适合批量量产。另外，在结构强度校核环节，针对日常佩戴中可能出现的挤压、磕碰场景，对环体做了静力学仿真，在100N的径向挤压力下，环体的最大变形量不超过0.3mm，去除外力后可完全回弹，不会出现不可逆的塑性变形，满足日常佩戴的耐用性要求。很多同类结构的设计容易忽略扭纹螺旋升角与佩戴舒适度的关系，如果螺旋升角过大，扭纹的棱边会与皮肤产生较大的摩擦，长时间佩戴容易出现压痕，所以在设计时将螺旋升角控制在15度左右，既保证了扭纹的视觉辨识度，又让环体与皮肤的接触面积足够大，佩戴时没有明显的异物感。
