双层隔热带柄车载咖啡杯结构设计

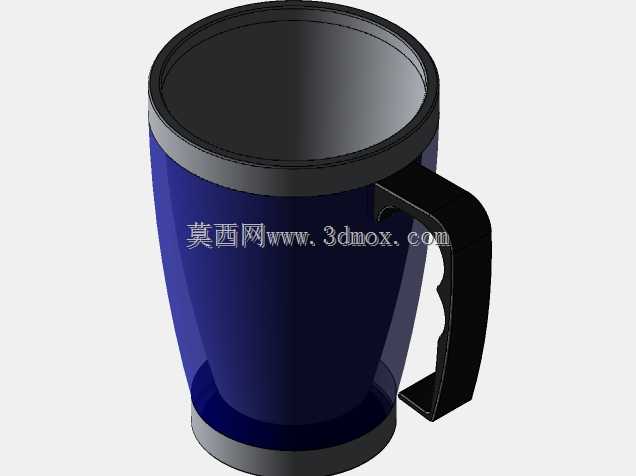

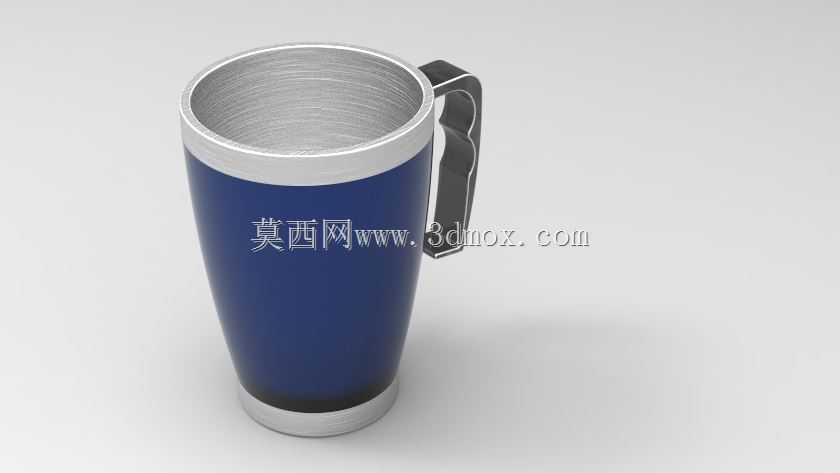

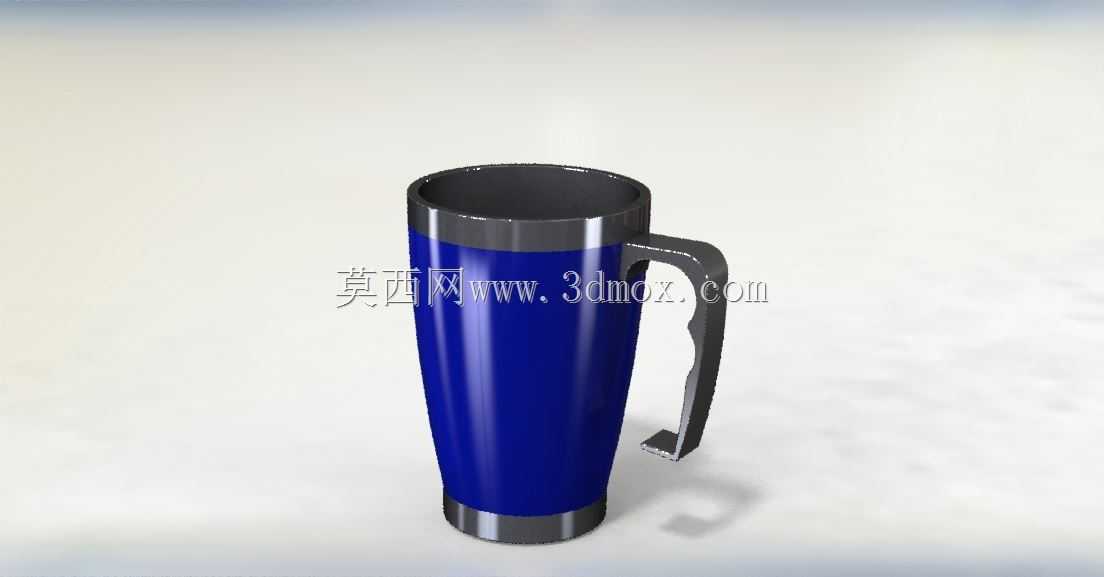

　　这款带柄双层咖啡杯的结构设计，最初是面向车载场景的快速原型验证项目，核心要解决日常通勤场景下热饮握持烫手、杯身与常规车载杯架适配、倾倒防漏基础结构预留的几个实际使用痛点。从结构分层来看，杯身采用内外双层嵌套的结构形式，内层采用食品接触级的金属材质拉伸成型，内壁做了细微的环状拉丝纹理处理，一方面是提升金属内壁的抗刮擦性能，长期使用清洗过程中不易残留水渍划痕，另一方面细微的纹理结构可以在热饮注入时，减少液体与内壁的直接接触面积，延缓热量向外层传递的速度；外层采用深蓝色的包覆层，材质选用低热传导率的工程塑料，与内层金属杯身之间预留了均匀的空气隔热层，空气层的厚度控制在3mm左右，这个厚度区间既不会让整体杯身直径过大影响握持手感，

　　也能形成足够的隔热屏障，实测注入90摄氏度以上的热咖啡时，外层杯壁的温度可以稳定保持在40摄氏度以内，长时间握持不会有灼烫感。杯口位置做了外翻的卷边压合结构，将内外两层的衔接位置完全包裹在卷边内部，既避免了拼接缝隙残留饮品污渍的问题，也让饮用时的唇部接触触感更顺滑，没有生硬的棱角剐蹭感。杯身底部设置了一圈凸起的防滑底圈，底圈采用软质弹性材质，放置在光滑桌面时可以增大摩擦力，轻微碰撞不易滑动，同时底圈的凸起高度为2mm，能够让杯身底部与放置平面之间留出微小间隙，避免杯底残留的冷凝水在桌面形成环形水渍，也能减少放置时的磕碰噪音。侧置的把手采用人体工学弧度设计，把手内侧与杯身外壁的间隙控制在25mm，能够适配不同粗细的手指穿入握持，

　　把手的截面做了椭圆过渡处理，没有尖锐的棱角，握持时的受力面更均匀，长时间持握不会产生压痕；把手与杯身的连接位置做了加强筋结构，从杯身中上部一直延伸到杯身下部三分之一处，连接位置的壁厚做了渐变加厚处理，避免长期握持受力后连接位置出现开裂断裂的问题。从安装适配边界来看，杯身整体的最大直径控制在75mm以内，这个尺寸可以适配市面上绝大多数乘用车前排的杯架尺寸，杯身下部三分之一的位置做了微收腰处理，放入杯架时可以形成更好的贴合度，车辆行驶过程中的颠簸不会让杯身出现大幅晃动倾倒的问题。杯盖的安装位置在杯口卷边下方预留了1.5mm的卡槽结构，后续可以配套适配带密封胶圈的翻盖式杯盖，卡槽的公差控制在±0.1mm，

　　能够保证杯盖安装后与杯身的配合紧密，倾斜状态下不会出现饮品漏出的问题。设计过程中没有做过多冗余的装饰结构，所有的外形曲面都服务于实际使用功能：杯身的微锥度造型一方面是提升握持的贴合感，上宽下窄的形态在注入热饮时，手部握持的位置刚好是温度更低的杯身下部区域，进一步降低烫手的概率；另一方面锥度结构也更利于生产过程中的脱模工序，不管是内层金属的拉伸成型还是外层塑料的注塑成型，都能减少脱模阻力，提升生产良率。把手的位置做了偏置处理，当杯身放入车载杯架时，把手的朝向刚好可以对准驾乘人员的手部取放方向，不需要转动杯身就可以直接握持把手取出，符合日常使用的操作习惯。杯身的整体高度控制在150mm，这个高度既可以保证350ml左右的常规饮品容量，也不会因为过高导致车辆杯架放入后重心偏高，颠簸时容易倾翻的问题。在结构验证阶段，重点测试了双层结构的隔热性能、把手连接的结构强度、杯身与常规杯架的适配性几个核心指标，调整了空气隔热层的厚度、把手连接筋的分布位置、底部防滑圈的硬度参数，最终的结构方案在保证使用功能的前提下，尽可能简化了零件数量，整体仅由内层杯体、外层包覆层、把手、底部防滑圈四个主要零件构成，装配工序简单，适合批量生产。
