经典动量守恒演示装置牛顿摆结构设计

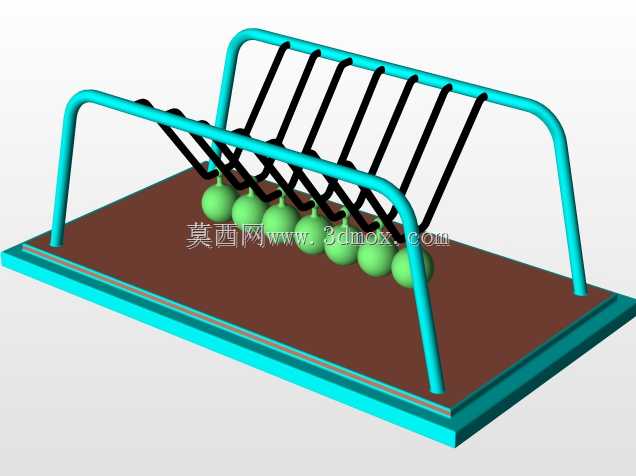

　　这款牛顿摆装置的结构设计，核心围绕动量守恒与能量传递的演示需求展开，从实际教学场景的使用痛点出发做了针对性的结构优化。日常应用中，这类装置主要放置在中学物理实验室、高校力学展示区、科普场馆互动展项，也有不少办公场景将其作为桌面力学摆件，直观展示弹性碰撞下的动量传递规律。不同于市面上常见的简易焊接框架结构，这款设计采用双圆弧弯管作为两侧支撑主体，框架整体采用矩形底座承载，底座边缘做了双层叠边结构，一方面提升整体放置的稳定性，避免摆球往复运动时框架出现共振滑移，另一方面也能在底座内部预留配重安装空间，可根据实际使用场景添加铸铁配重块，进一步降低装置重心。摆球的悬挂结构采用等长刚性吊索设计，每一组吊索对应一颗摆球，

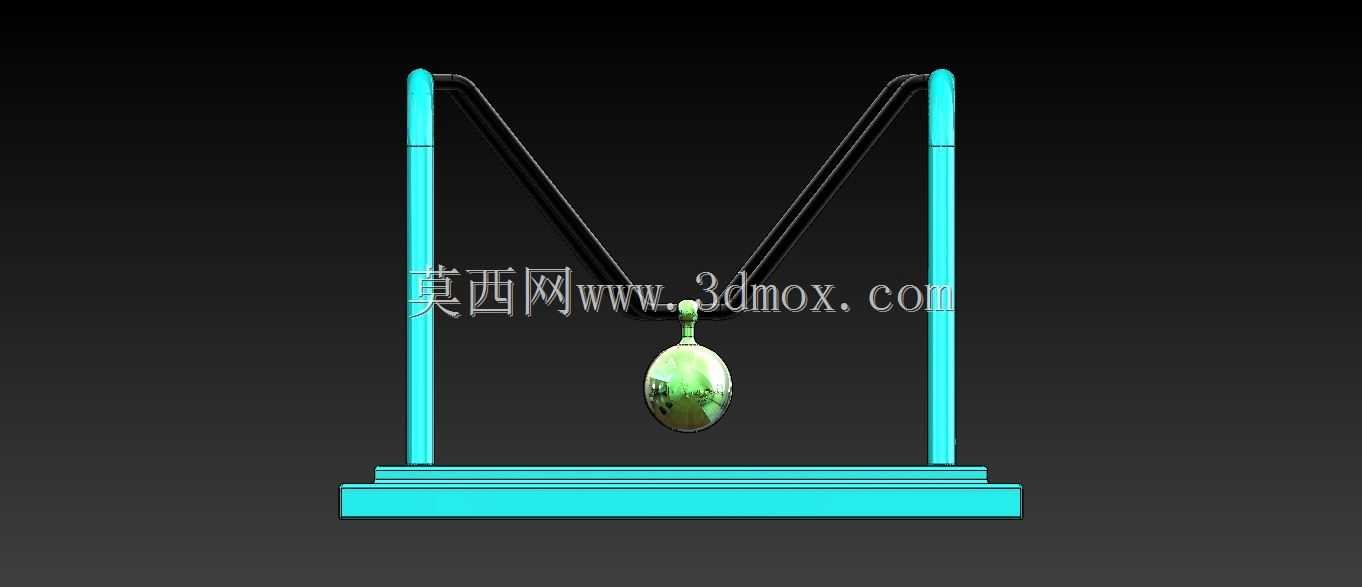

　　吊索上端通过可调式锁紧结构固定在顶部横梁上，安装调试时可单独调整每根吊索的长度，确保所有摆球的球心处于同一水平高度，相邻摆球的接触点完全对齐，避免碰撞时出现侧向分力导致摆球摆动轨迹偏移，影响演示效果。从功能特性来看，这款结构设计重点解决了传统牛顿摆易出现的吊索缠绕、摆球错位、碰撞异响问题：吊索采用低延展率的刚性线材，长期往复摆动不会出现塑性伸长，无需频繁校准摆球高度；摆球采用等直径等质量设计，球体表面做了均匀化处理，碰撞接触点为球面点接触，碰撞过程中的能量损耗控制在较低水平，可实现多球连续碰撞传递的演示效果，拉起一侧末端的摆球释放后，动量会通过中间静止的摆球依次传递到另一侧末端摆球，完整展示弹性碰撞下的动量守恒规律。设计过程中，

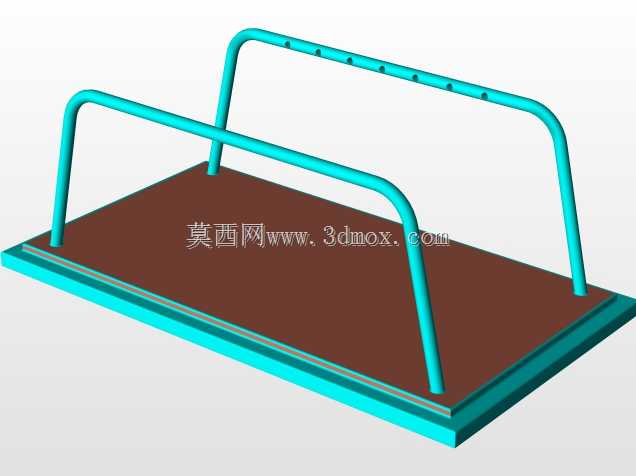

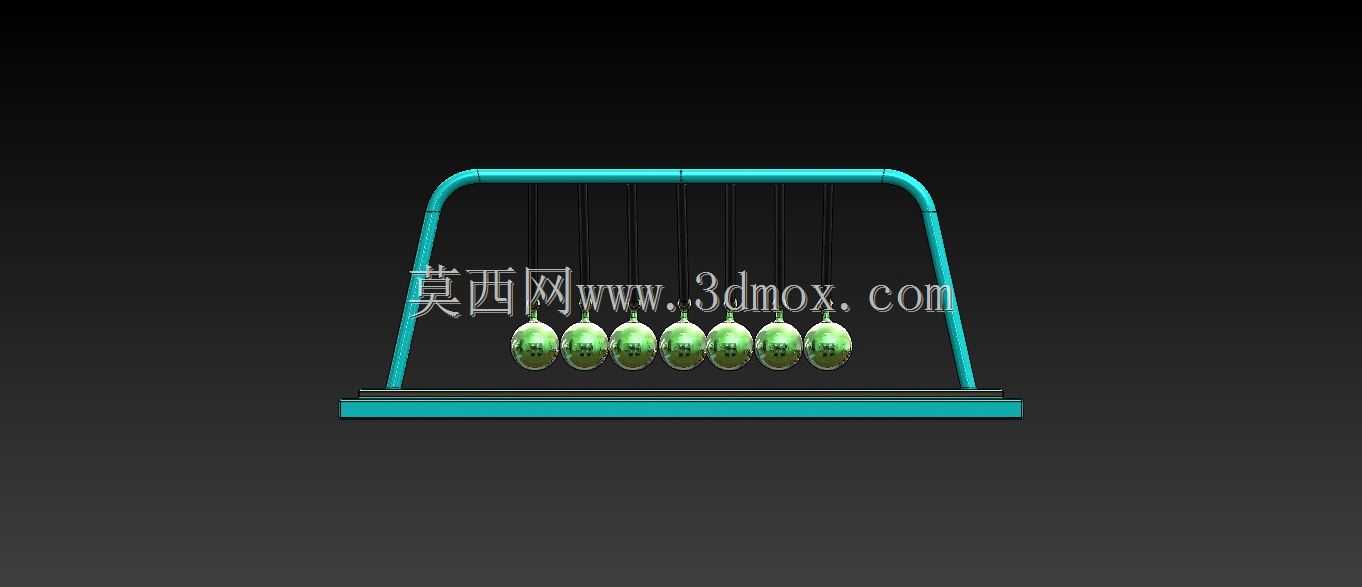

　　首先确定了摆球的排布数量为七颗，对应常规教学演示中从单球碰撞到多球碰撞的全场景演示需求，摆球直径统一，相邻摆球初始状态下保持刚好接触的无间隙状态，避免初始间隙导致碰撞前出现速度差，影响动量传递的准确性。框架的支撑腿采用圆弧过渡弯管结构，没有尖锐棱角，既符合教学场所的安全要求，也能提升整体结构的抗扭强度，相比直角焊接框架，圆弧弯管在受到意外碰撞时不容易出现焊缝开裂的问题。外形尺寸方面，底座采用矩形平板结构，长宽比例控制在3:2左右，整体高度不超过20厘米，适合放置在标准实验台、办公桌面，不会占用过多操作空间；顶部横梁的长度根据摆球总排布宽度确定，两侧伸出的支撑段长度一致，确保框架受力均匀，不会出现单侧偏载。安装边界上，

　　这款装置无需额外固定，直接放置在水平硬质台面即可使用，底座底部预留了防滑胶垫的安装槽，可粘贴3毫米厚的橡胶防滑垫，进一步增大与台面的摩擦力，即使摆球摆动幅度较大，装置也不会出现移位。吊索的上端固定结构采用嵌入式锁紧块，安装时先将吊索穿过横梁上的定位孔，调整好长度后拧紧锁紧螺钉即可固定，后期维护更换摆球或吊索时，只需松开对应位置的锁紧螺钉即可操作，无需拆解整个框架。实际使用过程中，拉起任意一侧的摆球至不同高度释放，即可演示不同初始动量下的碰撞传递效果，当拉起两颗摆球释放时，另一侧会有两颗摆球以相近的速度弹出，直观展示碰撞过程中的动量与能量传递规律，相比纯理论讲解，这类实体演示装置能让观察者更直观理解力学基本原理。结构设计时还考虑了长期使用的耐用性，所有框架构件的连接处采用满焊处理，焊后做打磨抛光，避免毛刺划伤使用者；摆球采用空心金属结构，在保证质量一致的前提下降低整体重量，减小吊索的长期载荷，延长吊索的使用寿命。整体结构没有复杂的传动构件，日常维护仅需定期检查吊索的张紧度、擦拭摆球表面的灰尘即可，无需额外润滑保养，适合各类科普、教学场景长期高频使用。
