四槽外啮合槽轮间歇传动机构

　　这套间歇传动结构是自动化设备里实现步进送料、工位转位最常用的经典机构之一，日常在多工位转盘装配线、胶片放映机走片结构、自动机床刀架转位、包装机分度送料、印刷机进纸单元里都能见到同原理的结构落地，核心作用就是把驱动端的连续匀速旋转，转化为从动端的周期性间歇转动，每次转位完成后自带锁止定位，不需要额外加装定位销或者刹车结构就能保证工位停留时的位置精度。

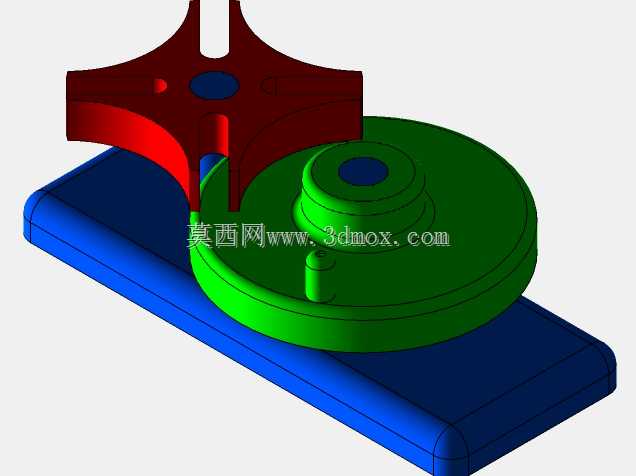

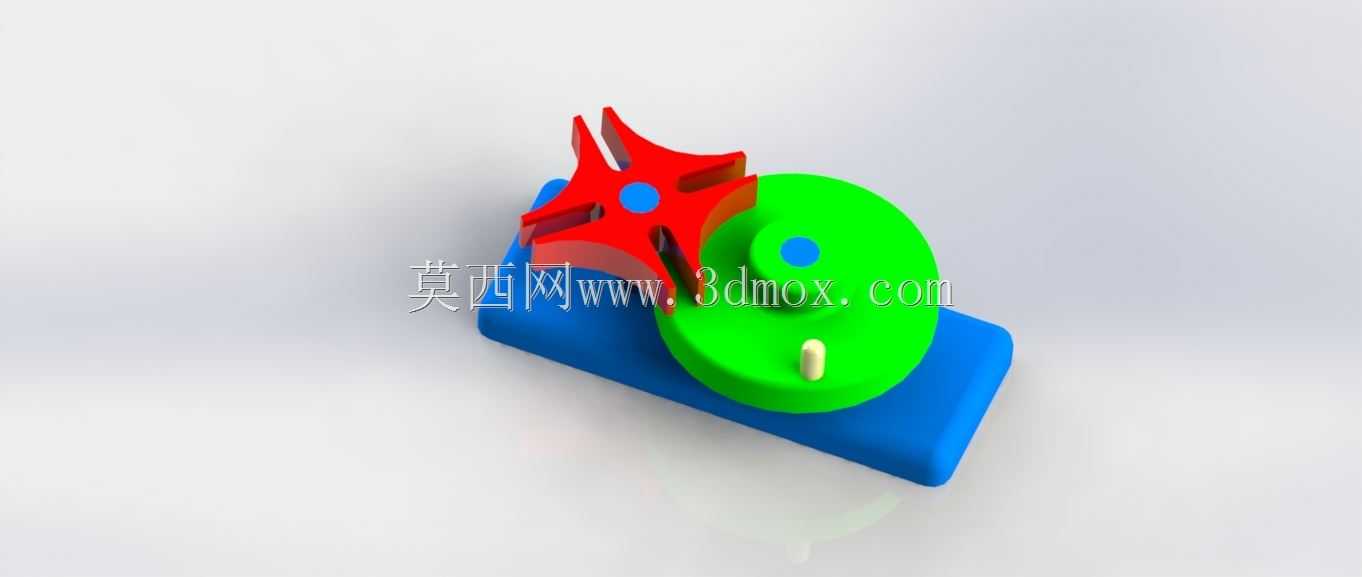

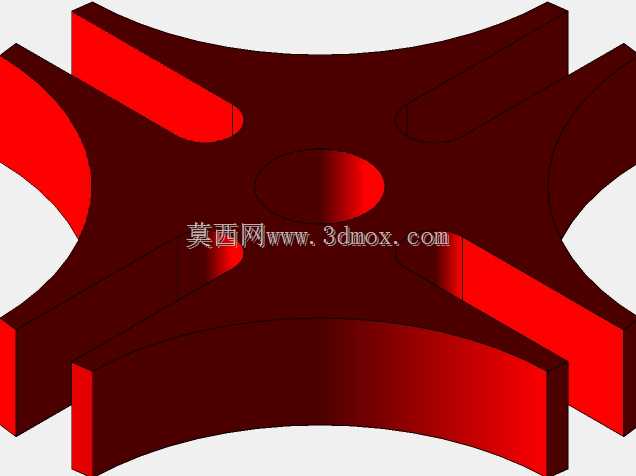

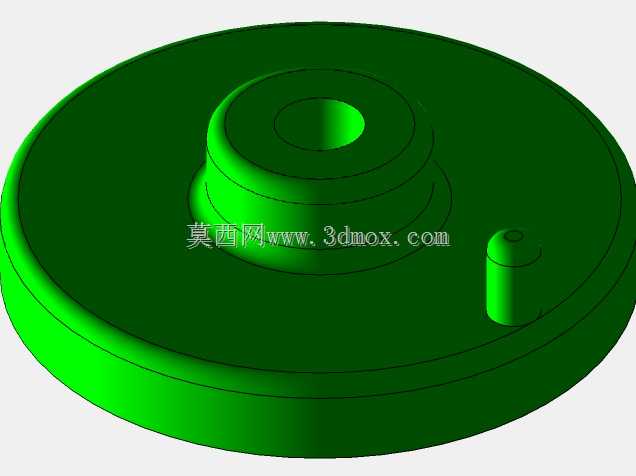

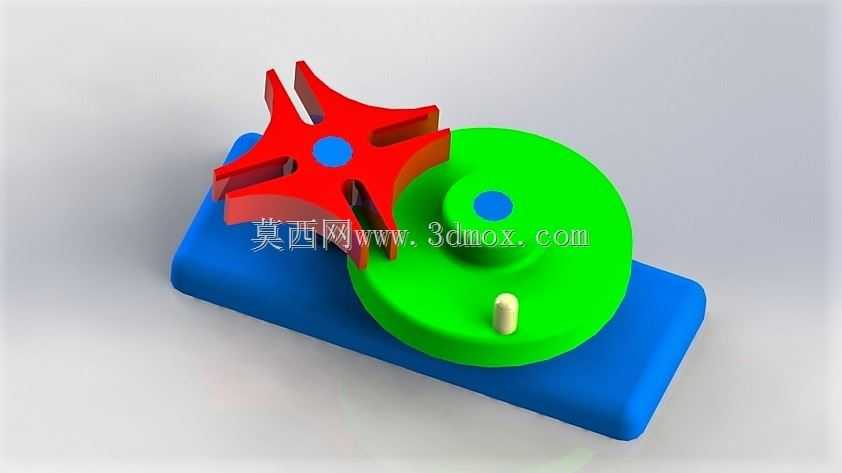

　　从结构组成来看，整套机构分为主动拨盘、从动槽轮、安装底座三个核心部分，主动拨盘是带圆柱销的圆盘结构，圆柱销的伸出长度刚好匹配槽轮的槽深，拨盘上还做了外凸的锁止弧，和槽轮上的内凹锁止弧面完全贴合，当圆柱销脱离槽轮的径向槽之后，两个锁止弧面就会完全贴合，把槽轮牢牢锁止在固定位置，不会因为负载惯性出现溜转或者偏位。从动槽轮做了四个对称分布的径向直槽，对应每次转位完成90度的分度转动，槽的侧壁做了微小的拔模斜度，既可以减少圆柱销入槽时的刚性冲击，也能避免加工误差导致销和槽卡滞，槽轮中心的轴孔是和输出转轴配合的安装位，孔位公差按照H7级精度设计，保证转动时的同轴度，减少偏载带来的磨损。

　　设计这套结构的时候，首先要确定的是槽数和圆柱销的数量，四槽结构是工程里最常用的配置，对应的运动系数是0.25，也就是主动轴转一圈，槽轮有四分之一的时间在转动，四分之三的时间处于锁止停留状态，刚好匹配大多数自动化设备的工位动作节拍——停留时完成装配、检测、上料等工艺动作，转动时快速切换工位。如果需要更长的停留时间，可以减少槽数，但三槽结构的动力冲击会明显增大，只适合低速轻载的场景；如果需要更短的转位时间，可以增加槽数或者圆柱销数量，但槽数过多会导致槽轮的轮臂强度下降，圆柱销数量过多会让锁止弧的有效配合长度缩短，影响锁止可靠性。

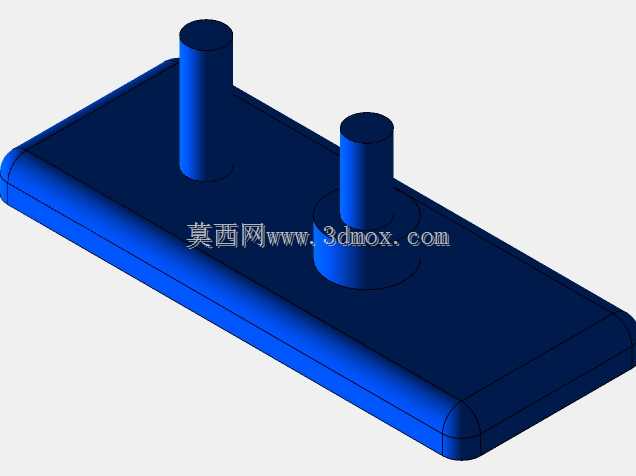

　　安装边界上，底座是带安装沉孔的矩形基座，四个沉孔的位置按照标准安装孔距设计，可以直接固定在设备的安装平板或者铝型材框架上，不需要额外做转接板。主动轴和从动轴的中心距是整套结构的核心安装尺寸，加工和装配时必须严格保证中心距公差，中心距偏大的话会导致圆柱销入槽深度不足，传动时容易脱槽，还会让锁止弧之间出现间隙，锁止时槽轮会有窜动间隙；中心距偏小的话会导致圆柱销和槽壁卡滞，转动时阻力过大，甚至会出现机构卡死的情况。主动轴的输入转速一般不建议超过100转每分钟，转速过高的话圆柱销入槽时的冲击会急剧增大，不仅会带来明显的噪音，还会加速槽壁和圆柱销的磨损，缩短机构的使用寿命，如果需要高速工况下使用，要在圆柱销上加装滚动轴承，把滑动摩擦转化为滚动摩擦，同时对槽轮的槽口做修缘处理，缓冲入槽冲击。

　　实际选型应用的时候，要先核算工位需要的转位角度，四槽结构对应90度转位，适合四个工位的转盘布局，如果是六工位、八工位的设备，就要对应更换六槽、八槽的槽轮，同时调整主动拨盘的锁止弧半径和圆柱销的位置。负载方面，这套结构属于中轻载传动部件，适合传递扭矩在10牛米以下的场景，如果是大负载的转台，要在槽轮的输出端搭配减速机构，或者选用弧面凸轮分度机构，避免槽轮的轮臂因为负载过大出现断裂。日常维护的时候，要定期在槽轮的槽壁、圆柱销配合面、转轴轴承位置添加润滑脂，减少摩擦磨损，同时检查锁止弧面的贴合情况，如果出现磨损导致锁止间隙变大，要及时更换拨盘或者槽轮，避免工位定位精度下降影响生产良率。

　　建模的时候要特别注意运动干涉检查，主动拨盘转动一圈的过程中，除了圆柱销和槽接触的阶段，拨盘的其他部位不能和槽轮的轮臂发生碰撞，尤其是锁止弧的衔接位置，要做微小的圆角过渡，避免转动到锁止临界点的时候出现剐蹭。槽轮的径向槽宽度要比圆柱销的直径大0.02到0.05毫米，既保证传动时没有明显的回差，也不会因为加工公差导致装配困难。底座上的轴孔要保证同轴度和垂直度，两个轴孔的轴线必须平行，否则会导致转动时出现别劲的情况，大幅增加传动阻力。
