闪电标识立体造型结构设计

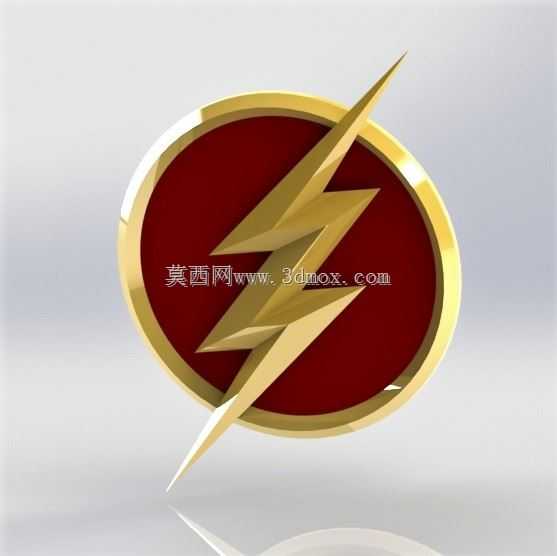

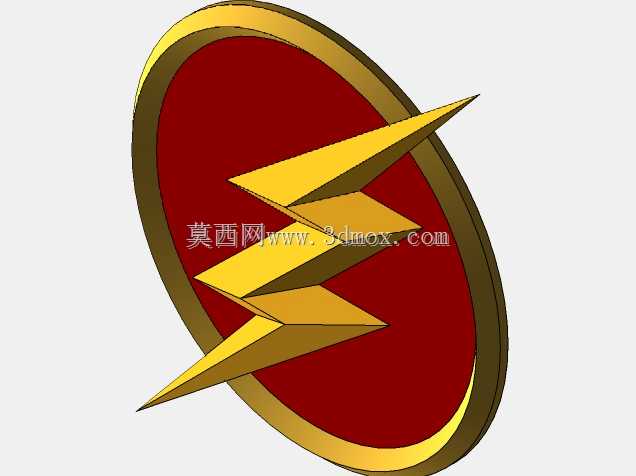

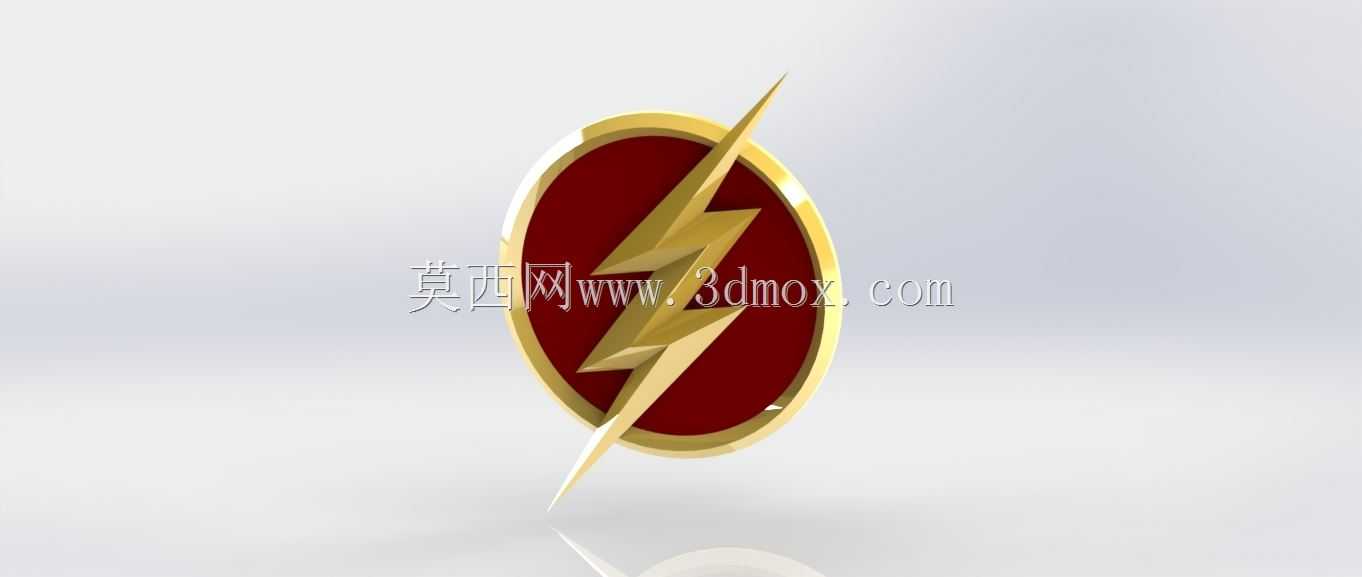

　　该立体标识造型在结构设计阶段，首先明确了两类核心应用场景，一类是作为文创周边的桌面装饰摆件，另一类是适配小尺寸3D打印制作的随身挂饰、胸牌配件，两类场景对结构强度、表面平整度的要求存在差异，建模阶段针对不同应用方向做了结构冗余预留。从外形结构来看，整体采用椭圆外框搭配中心闪电造型的经典构图，椭圆环采用等截面圆弧过渡设计，环体截面为带圆角的矩形，既保证了外框的握持圆润度，也避免了尖锐棱边在打印或后续表面处理过程中出现崩边、应力集中的问题。中心闪电造型的棱边做了0.2mm的圆角钝化处理，既保留了闪电造型的锐利视觉感，也能在小比例缩放打印时避免棱边过薄导致的打印翘边、断裂问题。建模过程中，外框与中心闪电采用一体化布尔运算合并结构，

　　不存在拼接缝隙，整体结构无倒扣特征，若采用FDM3D打印可直接无支撑打印，大幅降低后处理工作量；若采用光固化打印，仅需在底部接触平台的位置添加少量易拆除支撑，不会破坏造型表面的完整度。尺寸边界方面，常规桌面摆件版本的整体外轮廓椭圆长轴控制在120mm，短轴控制在80mm，整体厚度15mm，放置在桌面时重心落在椭圆几何中心偏下3mm位置，搭配底部可选的平面底座即可保证摆放稳定性，不会出现侧翻问题；适配挂饰的缩放版本可将整体尺寸等比例缩小至长轴30mm以内，此时闪电最薄位置的壁厚仍保留0.8mm，满足PLA、光敏树脂等常见3D打印材料的最小壁厚要求，不会出现打印后结构易损的问题。表面结构处理上，椭圆环的正面做了0.3mm的凸台设计，

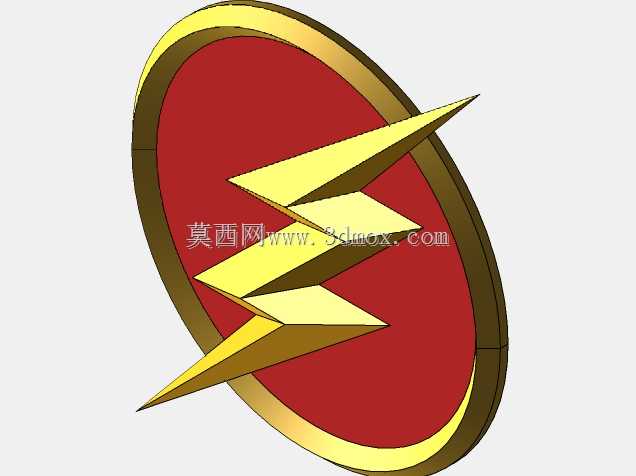

　　中心红色区域为下沉0.2mm的凹槽结构，闪电造型则比椭圆环正面高出0.5mm，形成三层错落的立体层次，后续做表面涂装时，可直接在凹槽内填充红色涂层，凸台部分做金色金属质感处理，无需额外做遮罩定位即可实现规整的分色效果，降低后期手工涂装的操作难度。结构强度校核阶段，针对摆件版本做了1米高度自由跌落的结构模拟，椭圆环与闪电连接的四个过渡位置做了局部加厚处理，加厚区域的壁厚比其他位置多0.5mm，避免跌落时连接位置出现断裂；挂饰版本则在椭圆环顶部预留了直径1.5mm的穿绳孔位，孔位周边做了环形加厚，保证穿绳悬挂时孔位不会被拉裂。从实际使用的适配性来看，该造型除了3D打印制作实体件外，也可直接导入雕刻设备做亚克力、金属板材的浮雕加工，

　　模型的曲面均为G2连续过渡，加工时不会出现刀路顿挫的问题，表面抛光后可获得流畅的反光效果。建模时所有特征均采用参数化绘制，椭圆的长短轴比例、闪电的弯折角度、各部分的壁厚参数都可根据实际使用需求快速调整，比如需要制作更大尺寸的墙面装饰标识时，可直接等比例放大所有特征，同时对应调整壁厚参数，保证大尺寸下的结构刚性，不会出现自重导致的变形问题。针对不同的表面处理工艺，模型的分模线位置预留了0.1mm的错位台阶，若需要做双色注塑加工，可直接沿台阶位置拆分内外模，无需额外做分模面调整，大幅缩短模具开发的周期。
