双叉式连接传动摆臂结构设计

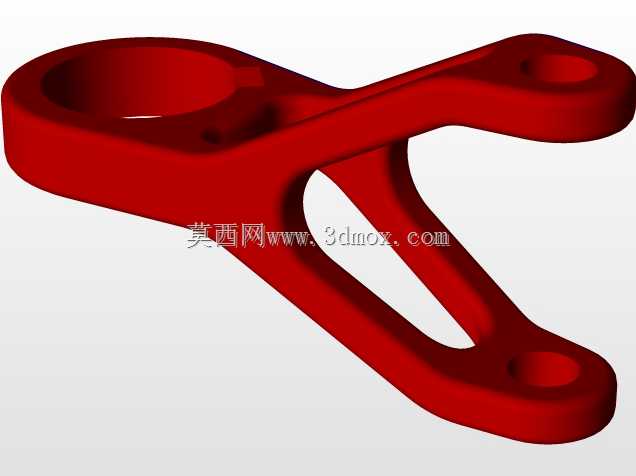

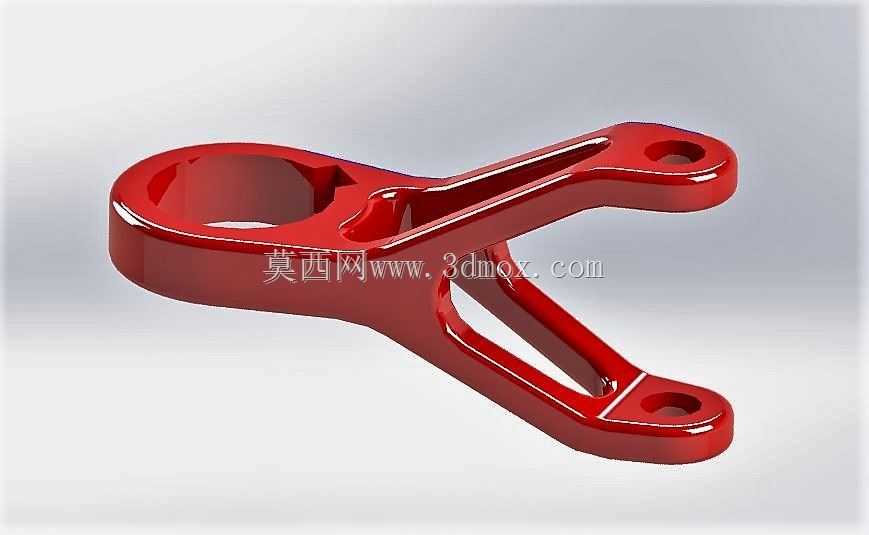

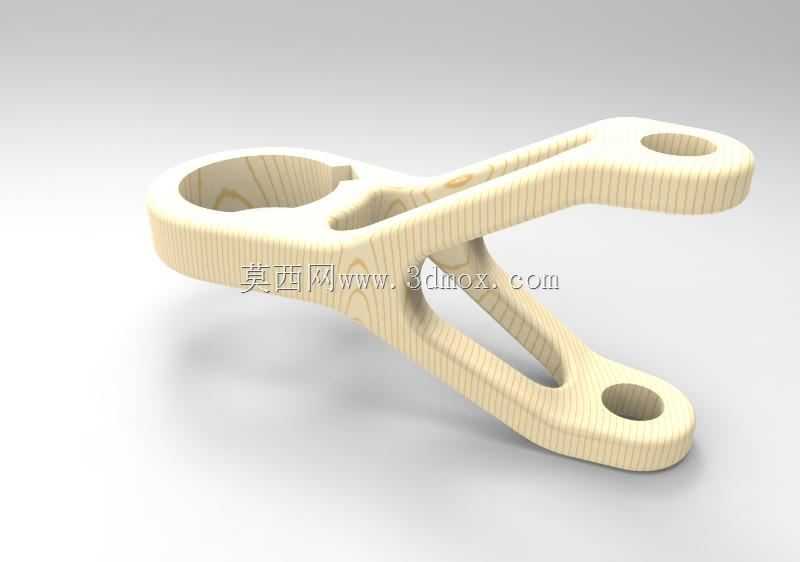

这类双叉式摆臂多应用在需要往复摆动传递动力、转换运动轨迹的机械结构中，常见于轻工自动化设备的连杆传动组、小型内燃机的气门驱动机构、自行车变速传动组件以及专用工装的夹紧联动结构里，核心作用是将主动件的旋转或直线往复运动，通过自身的摆动传递到末端执行件，实现预设的动作行程与力的传导。从结构设计来看，主体采用一体式铸钢或铝合金压铸成型的思路，大端的带卡槽环形孔是动力输入侧的安装位，内部的卡槽结构用于和输入轴的定位凸台卡合，避免传动过程中出现周向打滑，传递扭矩时可保证轴与摆臂的同步运动，该孔的内径公差需控制在H7级，与轴的配合选用过渡配合，既保证装配便利性，又能消除传动间隙带来的回程误差。两个分叉臂的末端各设置一个同轴的小安装孔，用于连接末端的传动拉杆或执行构件，孔位的中心距是整个摆臂的核心参数，直接决定了传动比与末端行程，设计时需根据整套机构的运动仿真结果反复校核，避免运动过程中出现死点或与周边构件发生干涉。臂身采用镂空式的加强筋结构，并非为了减重做的装饰性设计，而是在保证整体抗弯、抗扭强度的前提下，尽可能降低摆臂自身的转动惯量，减少高速往复摆动时的惯性冲击，降低驱动端的动力损耗，臂身的过渡位置全部采用大圆角过渡，避免应力集中导致的疲劳断裂，尤其是在长期承受交变载荷的使用场景下，圆角半径的取值不能小于臂身厚度的0.3倍。安装边界方面，大端孔的轴向定位需配套轴用挡圈或锁紧螺母，限制摆臂的轴向窜动量，窜动量需控制在0.1-0.2mm之间，既不能过紧导致转动卡滞，也不能过松出现轴向窜动影响传动精度；两个末端小孔在装配销轴时，需配套自润滑衬套，减少铰接位置的磨损，延长构件的维护周期。实际选型应用时，需先核算摆臂承受的最大扭矩与交变载荷频率，确认臂身截面的抗弯截面系数满足强度要求，再根据整套机构的安装空间，确认摆臂摆动全行程内不会与周边的机架、其他传动构件发生运动干涉，装配完成后需手动盘车验证全行程的动作顺畅度，无卡滞、无异响后方可进行空载试运行。
