卧式斯特林动力装置结构设计方案

　　这套卧式布局的斯特林动力装置，核心依托外燃式热功转换原理实现动力输出，区别于传统内燃机依赖燃料在缸内爆燃做功的逻辑，其通过外部热源对工质持续加热，配合封闭腔体内的工质冷却循环，利用气体热胀冷缩的压差推动活塞往复运动，再经传动机构将直线运动转化为旋转动力输出。从实际应用场景来看，这类动力装置既可以作为教学演示载体，直观展示外燃机的能量转换过程，帮助学习者理解热机循环的核心逻辑，也可适配对热源适应性要求较高的分布式动力场景，比如利用工业余热、生物质燃烧热源等低品位热能实现动力输出，在偏远区域小规模供电、余热回收动力转化等场景有独特的应用价值。

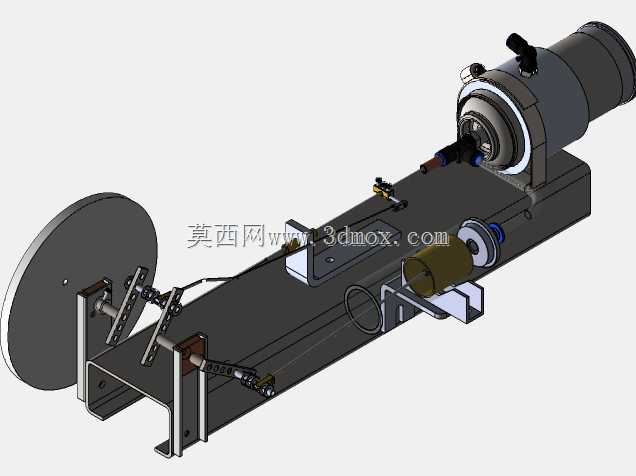

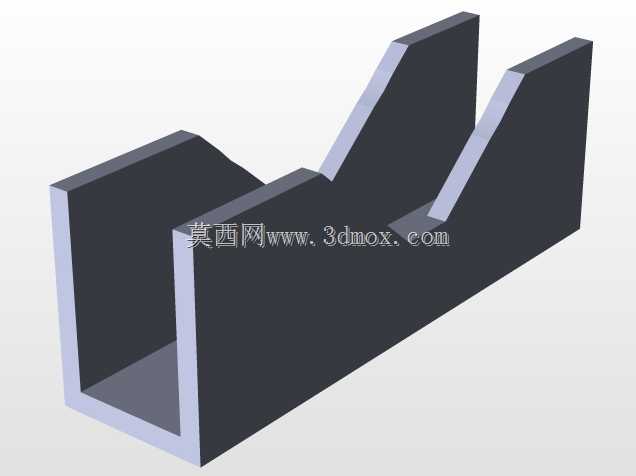

　　从结构设计思路来看，整体采用槽钢作为主体安装基座，这种选型一方面可以利用标准型材的现成安装面减少额外机加工工作量，槽钢的C型截面自带的结构刚性也能抵消动力运行过程中产生的振动，避免传动机构因为基座形变出现卡滞或磨损加剧的问题。动力输出端的大尺寸飞轮布置在基座最外侧，配重经过动平衡校核，能够储存活塞做功冲程的多余能量，带动整套机构顺利越过上下止点，保证旋转输出的连续性，避免出现运转卡顿的问题。

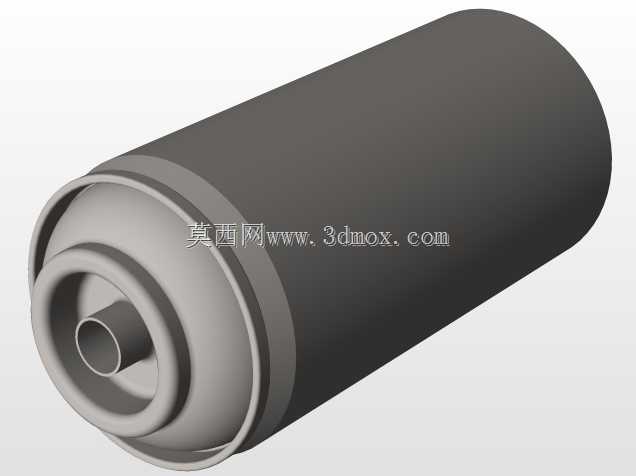

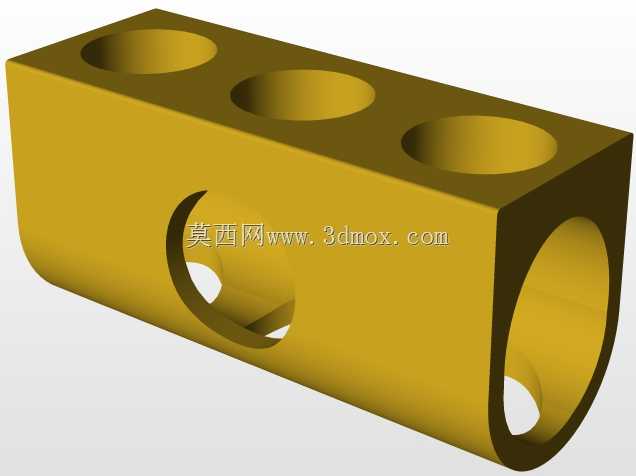

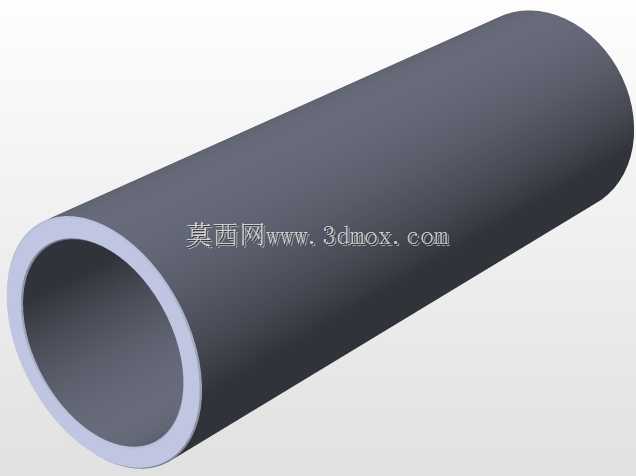

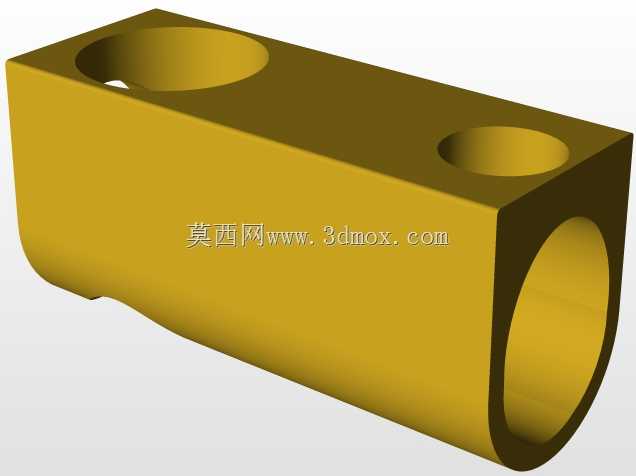

　　核心的动力转换部分，加热腔与冷却腔采用同轴卧式布置，加热端直接对接外部热源输入位置，冷却端预留了散热结构的安装空间，两个腔室之间通过配气活塞控制工质的流向切换，配合动力活塞的往复动作完成斯特林循环的四个热力学过程。传动侧采用对称布置的曲柄连杆机构，将活塞的直线往复运动转化为曲轴的旋转运动，连杆与活塞、曲柄的连接位置均采用铰接结构，预留了合理的配合间隙，同时考虑到长期运转的磨损问题，铰接位置设计了润滑脂加注空间，可定期补充润滑介质降低摩擦损耗。

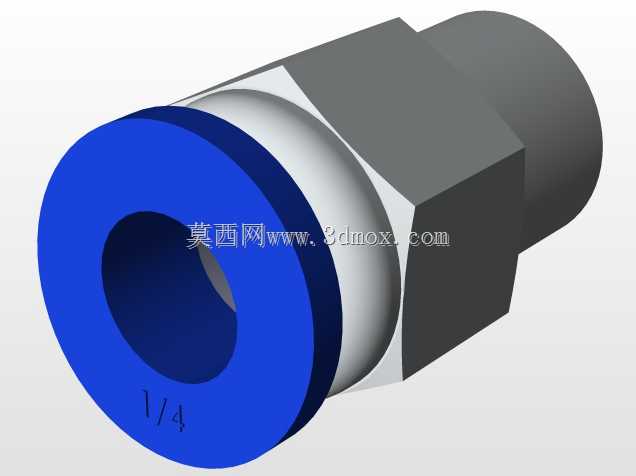

　　安装边界方面，整套装置的所有零部件均布置在槽钢基座的安装平面范围内，飞轮外缘不超出基座的宽度边界，加热端与冷却端的接口位置预留了标准的外接安装位，可直接对接热源管路、散热组件等外部配套部件，不需要额外对主体结构进行二次改装。基座上的各个安装点位均采用通孔设计，既可以通过螺栓将整套装置固定在工作台或机架上，也方便后期拆解维护时快速拆卸各个组件。装置的旋转输出轴端预留了联轴器安装位，可直接对接发电机、小型负载等从动设备，动力输出的中心高与常规小型动力负载的输入轴中心高匹配，不需要额外设计转接支座。

　　从功能特性来看，这套结构对热源的适应性极强，只要加热端能达到足够的温度差，不管是采用固体燃料燃烧、工业废热、太阳能聚光加热等方式，都可以驱动装置运转，不需要像内燃机一样对燃料的纯度、雾化效果有严格要求。同时整套装置的封闭工质循环结构，运行过程中不需要频繁更换工质，也没有内燃机的爆燃冲击，运转时的噪音与振动水平更低，维护点主要集中在铰接位置的润滑与密封件的定期更换，维护难度远低于同功率等级的内燃机。设计过程中也充分考虑了加工工艺性，大部分结构件都可以采用常规的机加工方式制作，不需要特殊的加工设备，不管是教学场景下的学生自制加工，还是小批量的生产制作，都能控制加工成本与制作周期。
