星型布局五缸径向活塞动力结构

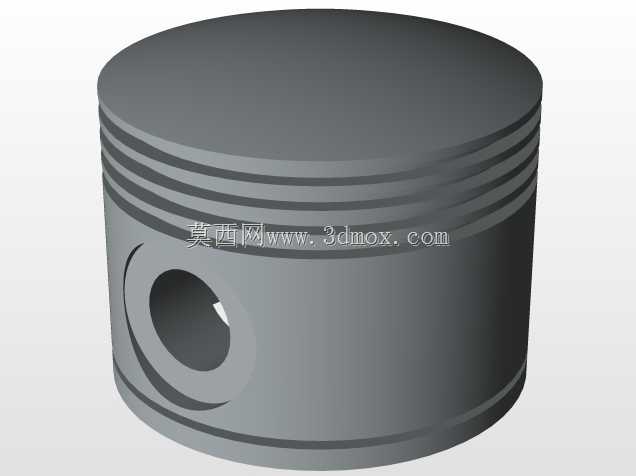

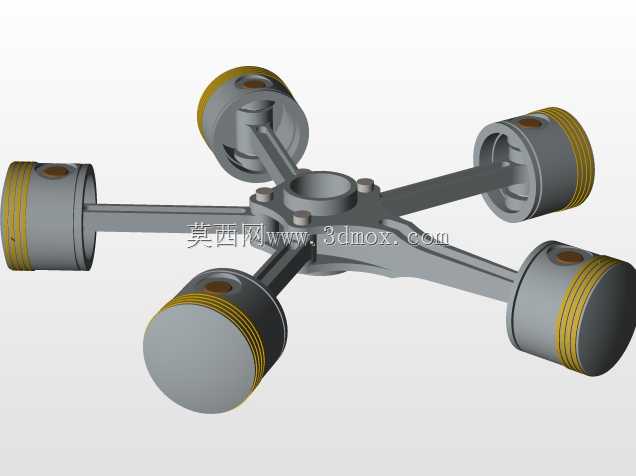

　　该径向动力结构采用五缸圆周星型排布设计，核心围绕中心曲柄轴完成动力转换，这类布局最早广泛应用于航空活塞动力单元，凭借紧凑的轴向尺寸、优异的风冷散热条件，在早期轻型通航飞机、小型旋翼机上有大量装机案例，后续也衍生出适配小型特种作业设备、便携动力机组的改型结构。从结构设计逻辑来看，五个活塞组件沿中心曲柄销呈72度等角分布，每根连杆直接铰接于同一曲柄销上，相比直列、V型排布的动力结构，大幅缩短了曲轴的轴向长度，整机的轴向安装边界可控制在单缸冲程的1.2倍范围内，径向尺寸则由单缸总长度决定，这种尺寸特性让它特别适合安装空间轴向受限、径向布置空间充裕的设备场景。活塞组件采用常规内燃机活塞结构设计，裙部预留活塞环安装槽位，

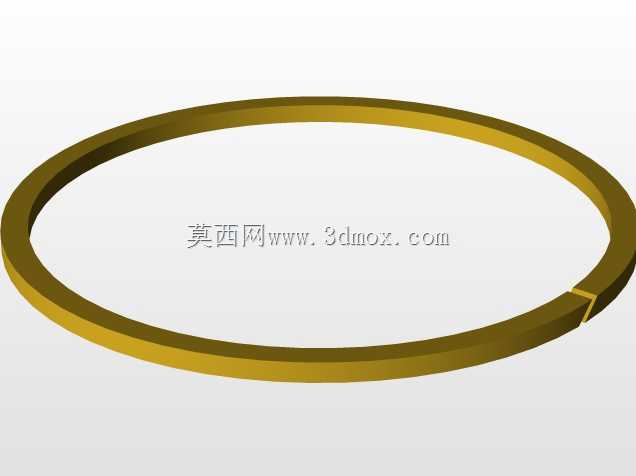

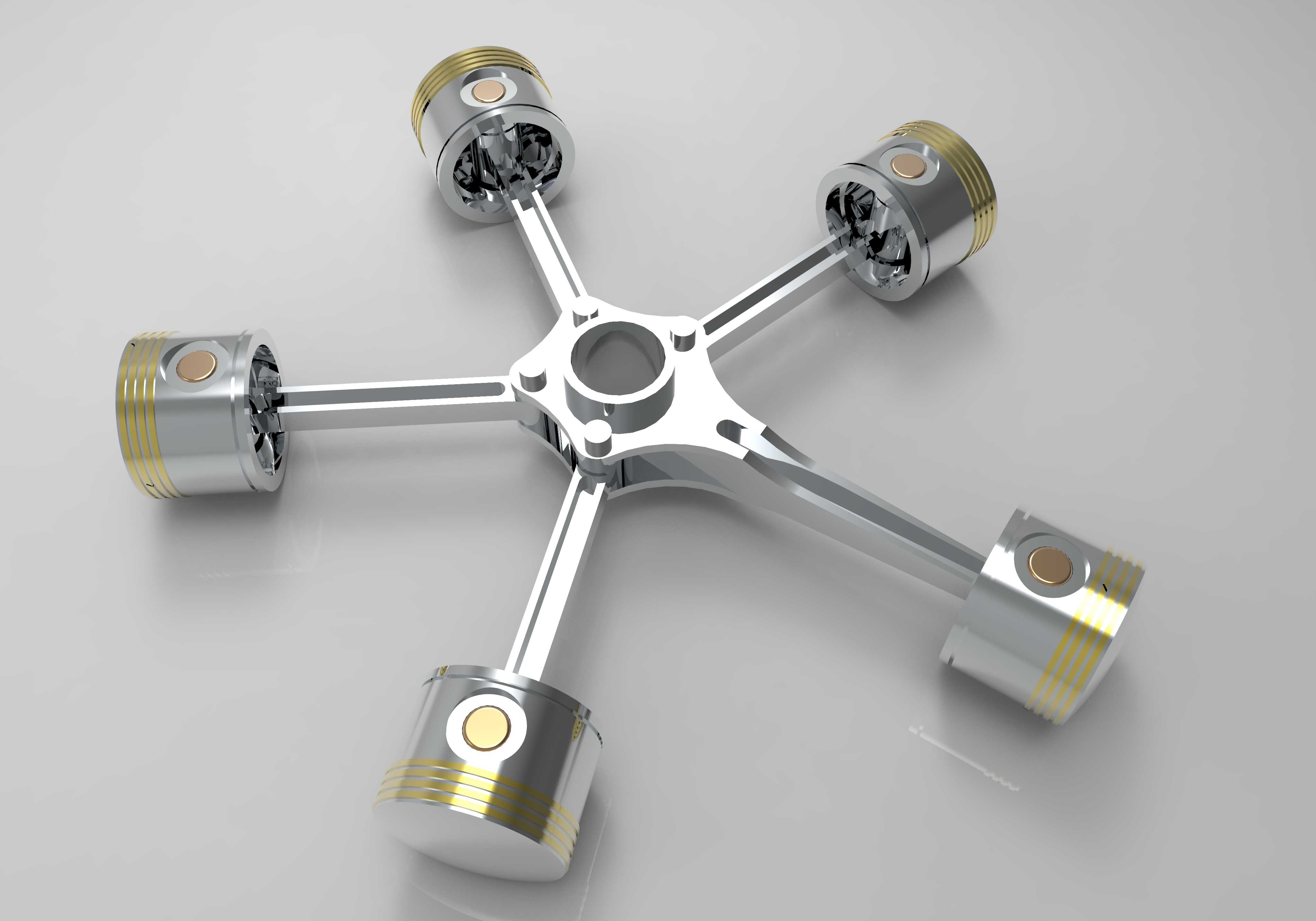

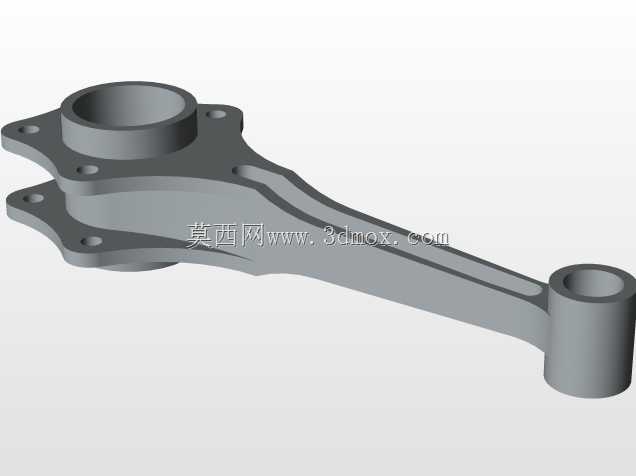

　　可根据实际使用工况选配气环、油环组合，活塞销孔与连杆小头采用浮动销连接，连杆采用工字型截面设计，在保证往复运动刚度的前提下尽可能降低往复运动质量，减少高转速工况下的惯性力冲击。中心星形架作为核心承载构件，五个连接臂分别对应各缸的安装定位基准，中心孔为曲柄轴的安装位，设计时需重点校核各臂在活塞爆发压力作用下的弯曲应力与交变疲劳强度，连接臂与中心毂的过渡位置采用大圆角过渡，避免应力集中导致的结构失效。实际装配过程中，各缸的轴线需严格交汇于曲柄销的中心回转点，连杆长度的加工公差需控制在0.02mm范围内，否则会导致各缸压缩比不一致，运行时出现振动过大、动力输出不均的问题。这类动力结构的风冷适配性极强，每个气缸都直接暴露在外部气流中，

　　运行时随曲轴转动带动的气流即可覆盖所有缸体的散热表面，无需设计复杂的水冷管路与散热系统，大幅降低了整机的维护难度与结构重量，在小型应急动力单元、无人靶机动力、轻型摩托艇改装动力等场景中仍有独特的应用优势。设计建模过程中，需重点匹配活塞往复运动与曲柄转动的运动干涉检查，尤其是连杆在曲柄回转过程中与相邻缸体、中心星形架的间隙预留，最小运动间隙需保持在1.5mm以上，避免运行过程中出现运动剐蹭。活塞顶面的燃烧室凹坑可根据点火方式、燃油类型调整形状，适配点燃式或压燃式的燃烧组织需求，曲轴输出端可直接连接飞轮或动力输出法兰，安装法兰的定位止口尺寸需与配套负载的安装基准匹配，保证动力输出的同轴度要求。从安装边界来看，

　　整机的径向安装预留空间需比缸体最大外圆大30mm以上，用于布置进排气管路、点火线路或喷油管路，轴向方向则需预留曲轴输出端的连接空间与后端的启动电机安装位，整体安装支架可直接固定在中心星形架的安装凸台上，无需额外设计复杂的承力框架。
