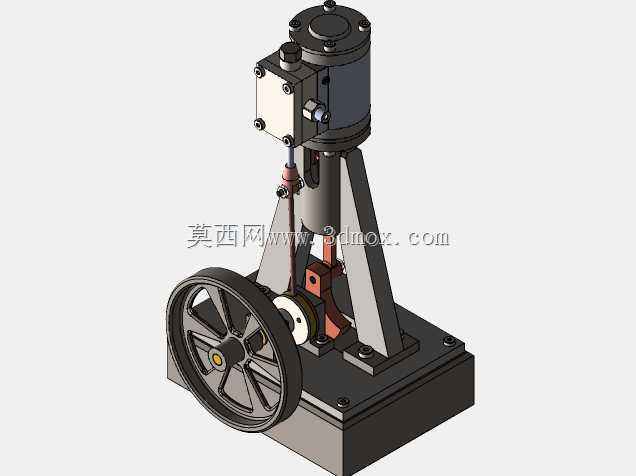

立式单缸往复式蒸汽动力装置结构

　　这套立式单缸往复蒸汽动力结构，在小型热能动力演示、老式动力设备教学、微型蒸汽动力装置改装场景中应用较多，区别于大容量工业蒸汽轮机的高速回转结构，这类往复式结构更适合低转速、大扭矩输出的小功率动力需求场景，比如早年小型工厂的辅机驱动、教学实验室的动力原理演示、复古动力爱好者的装置搭建，都能见到同结构的实体设备。从实际用途来看，这套结构核心是将蒸汽的压力势能通过活塞的直线往复运动，经连杆机构转换为飞轮端的旋转扭矩输出，可直接驱动小功率负载，也可作为动力原理展示的具象载体，帮助从业者理解往复式热机的动力转换逻辑。

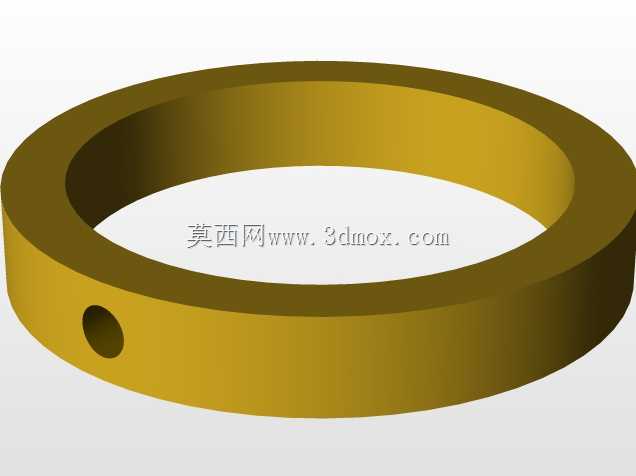

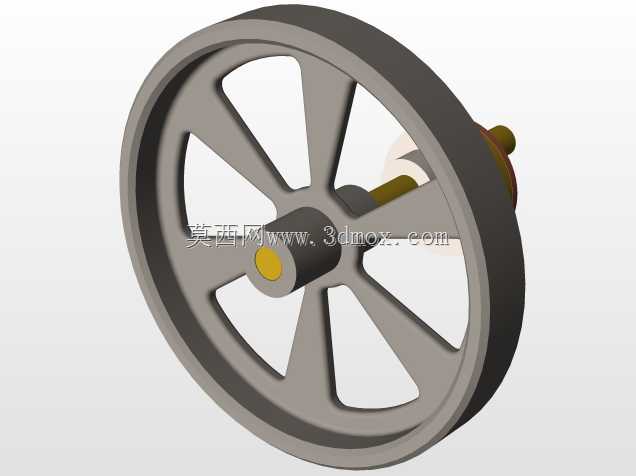

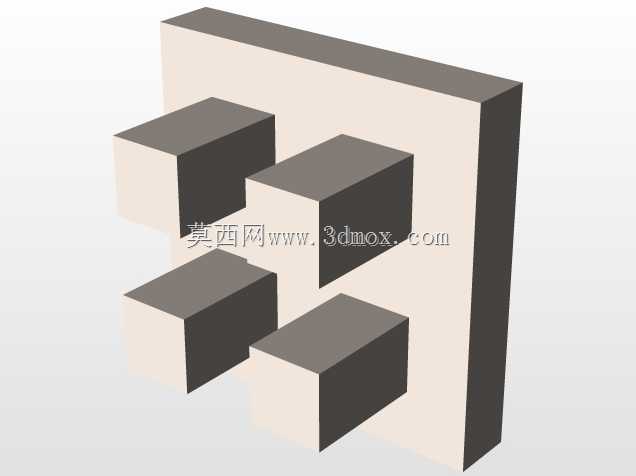

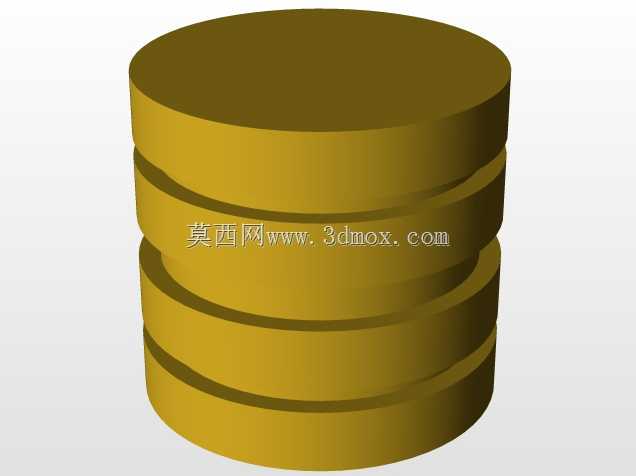

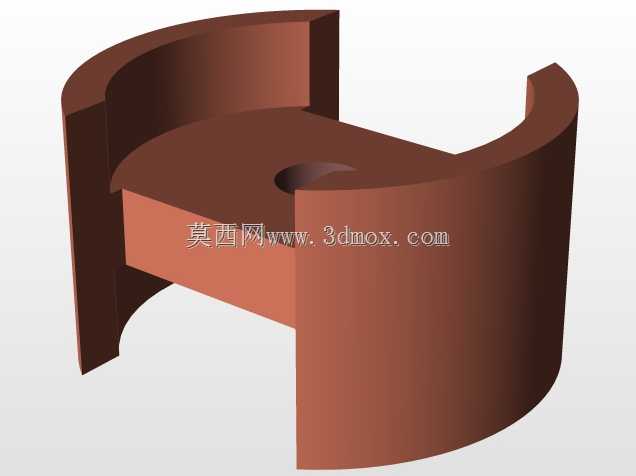

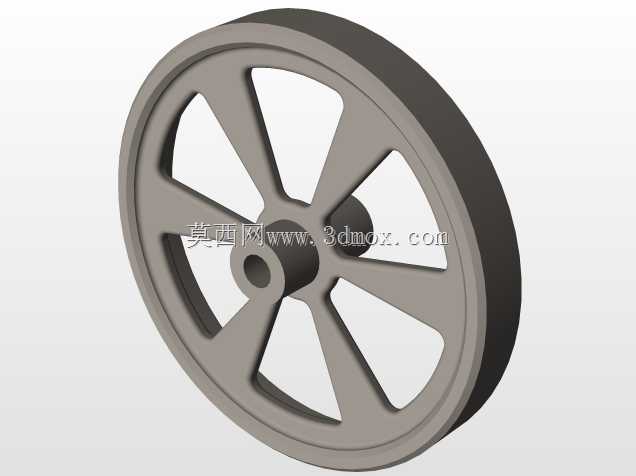

　　从功能特性上看，整套结构采用立式布局，汽缸垂直布置在机架上部，活塞组件在汽缸内做上下往复运动，侧面设置的阀组结构负责控制蒸汽的进排时序，匹配活塞的运动相位完成配气动作，避免蒸汽做功出现反推阻滞。下部的曲柄连杆机构将活塞的直线运动转换为曲轴的回转运动，侧置的大直径飞轮除了储存做功行程的能量，还能依靠自身转动惯量克服活塞上下止点的死点问题，保证输出轴转动的连续性，不会出现卡滞停顿的情况。底座采用厚重的铸铁式结构设计，能够抵消设备运转时的往复惯性力，降低整机振动幅度，保证运行时的稳定性。

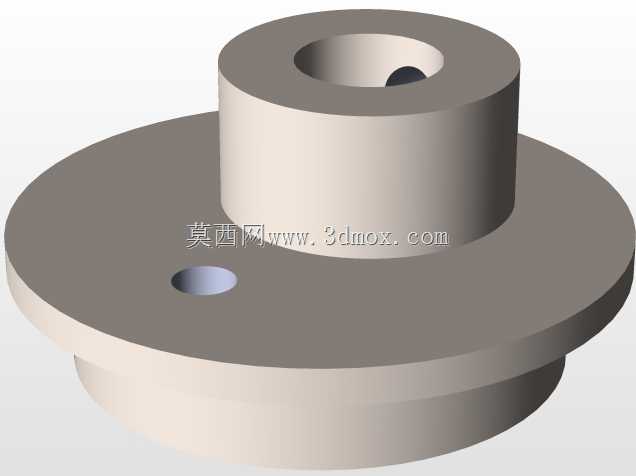

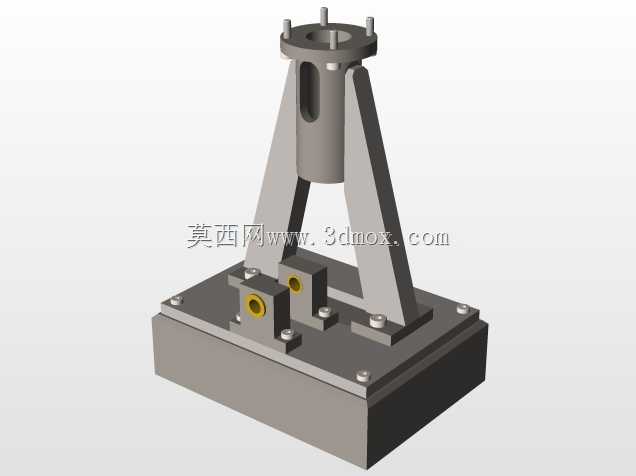

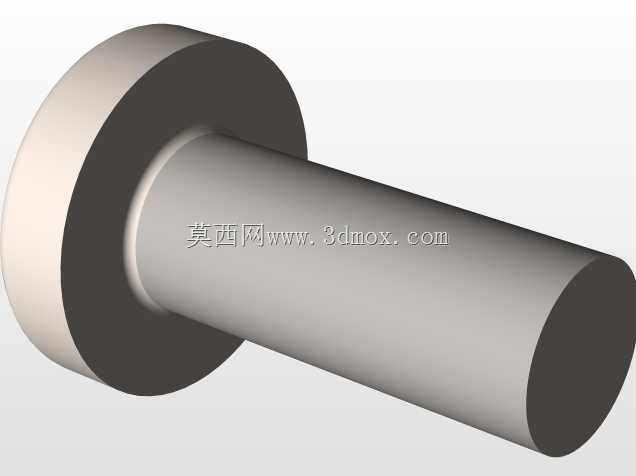

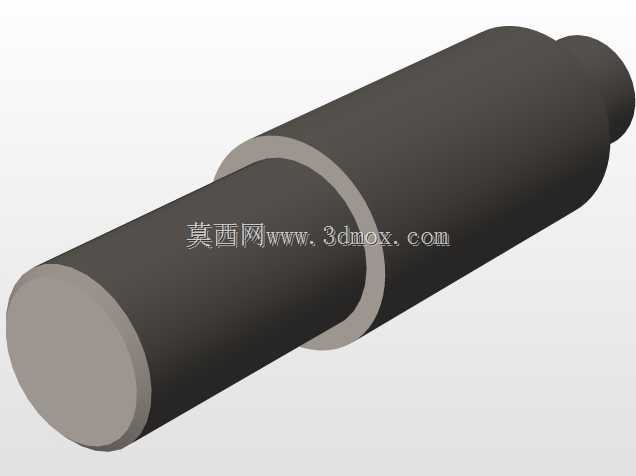

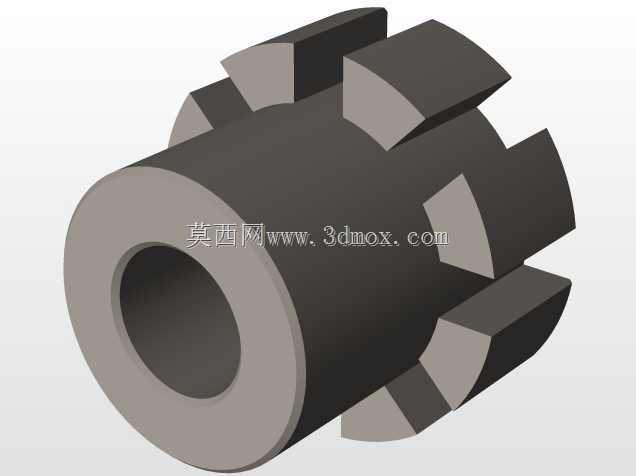

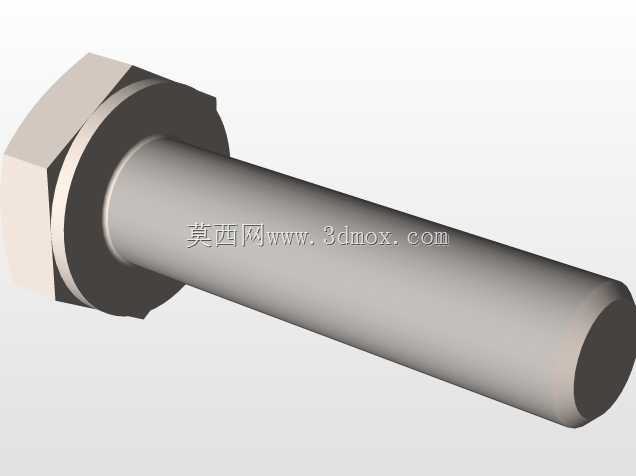

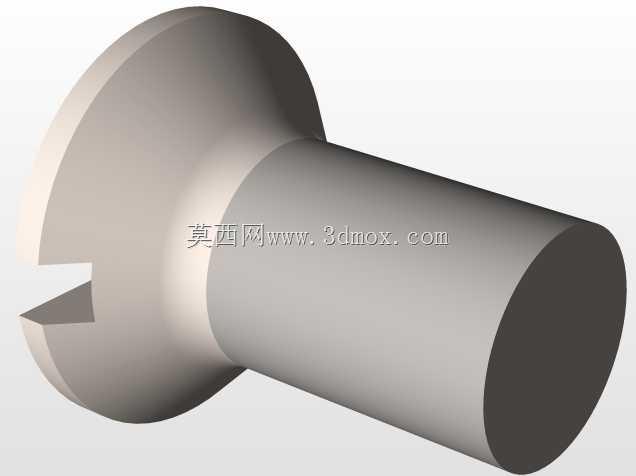

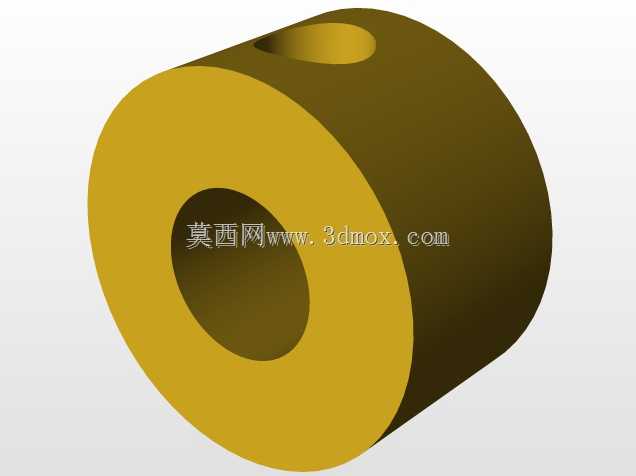

　　设计思路上，这套结构优先考虑了动力转换的可靠性与拆装维护的便捷性，汽缸与机架采用螺栓连接的分体式结构，后期检修活塞密封件、更换配气阀组件时不需要拆解整个机架，只需要拆卸汽缸连接螺栓即可完成上部组件的维护。配气阀布置在汽缸侧方，和汽缸的进排气道直接连通，减少了蒸汽输送的管路长度，降低蒸汽沿程的压力损失，提升能量利用效率。机架采用三角形支撑的立式框架结构，在保证支撑刚度的前提下尽可能减少冗余材料，既控制了整机重量，也避免了结构遮挡传动部件，方便观察曲柄连杆的运动状态，适配教学演示的需求。曲轴的支撑位置设置了滑动轴承衬套，能够承受连杆传递的交变载荷，减少运转时的磨损量，延长设备的无故障运行时长。

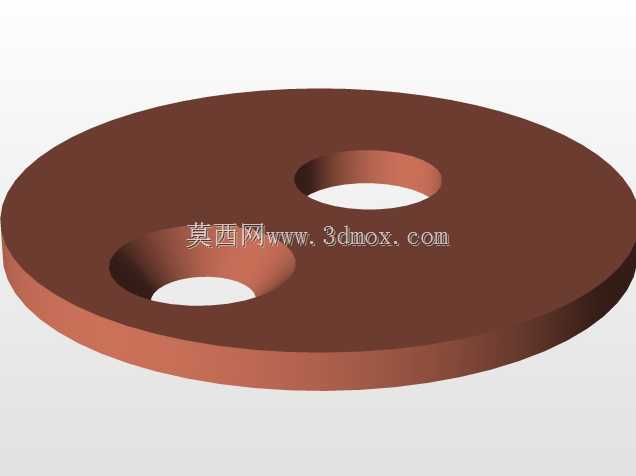

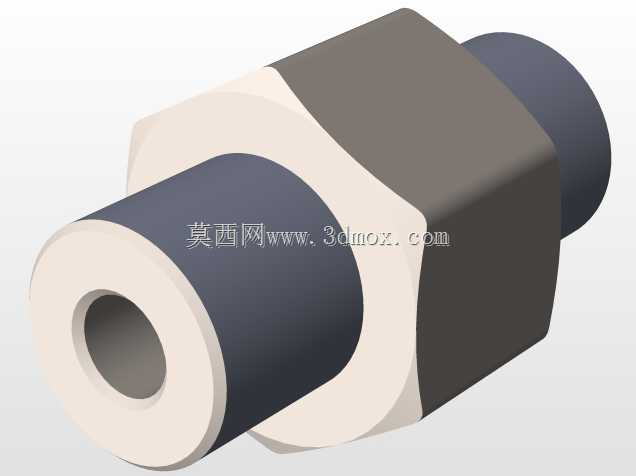

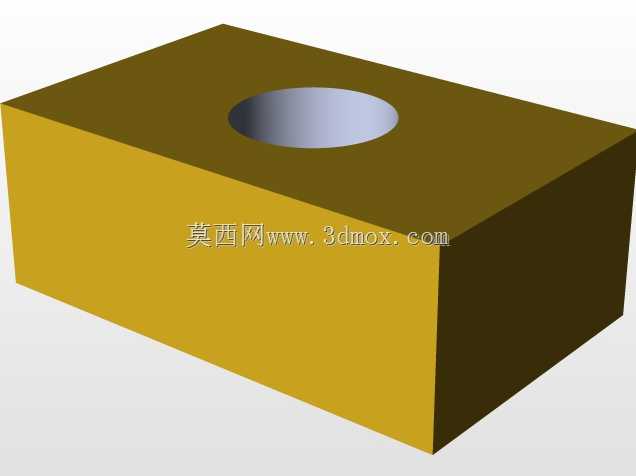

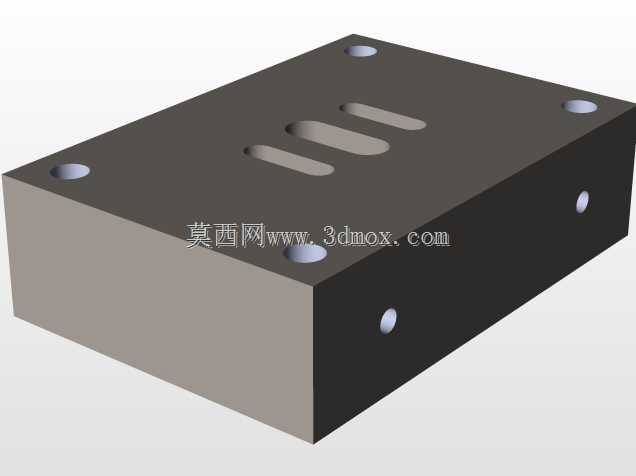

　　从外形尺寸与安装边界来看，整套结构的安装基准为底部的方形底座，底座上预留了四个对称布置的安装螺栓孔，安装时需要保证底座平面的水平度误差控制在允许范围内，避免曲轴运转时出现附加径向载荷，加剧轴承磨损。整机的垂直高度方向，最高点为汽缸顶部的端盖位置，侧方最大外伸尺寸为飞轮的外圆轮廓，安装时需要在飞轮侧预留足够的安全间隙，避免运转时飞轮与周边设备、防护结构发生刮碰。蒸汽入口设置在配气阀组的侧端，安装时需要匹配对应通径的蒸汽管路，同时做好管路的密封处理，避免蒸汽泄漏造成压力损失与安全隐患。输出端可从飞轮侧的轴端引出动力，连接负载时需要保证负载轴与曲轴的同轴度，避免出现偏载导致轴件弯曲变形。

　　在实际建模与结构校验过程中，需要重点关注活塞行程与曲柄半径的匹配关系，曲柄半径直接决定活塞的上下运动行程，两者的尺寸匹配度会直接影响蒸汽的做功效率，若曲柄半径设计过大，会导致活塞运动到上止点时碰撞汽缸端盖，尺寸过小则会降低蒸汽的膨胀做功比例，造成能量浪费。同时配气阀的动作相位需要和活塞的运动位置精准对应，保证活塞下行做功时进汽口开启、排汽口关闭，活塞上行排汽时排汽口开启、进汽口关闭，相位偏差过大会导致动力输出不足，甚至出现反转的情况。飞轮的转动惯量也需要匹配整机的输出功率，惯量过小无法有效平滑转速波动，惯量过大则会增加启动时的动力损耗，导致设备启动困难。
