手动液压式压装机架结构设计

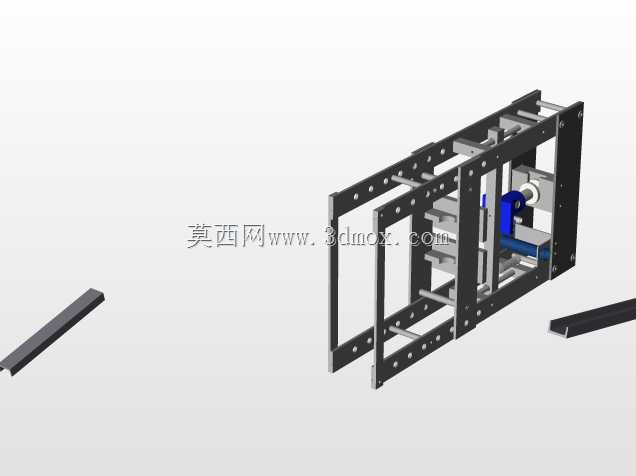

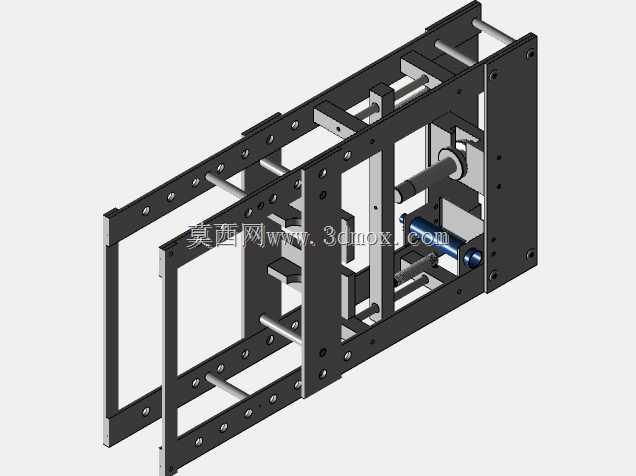

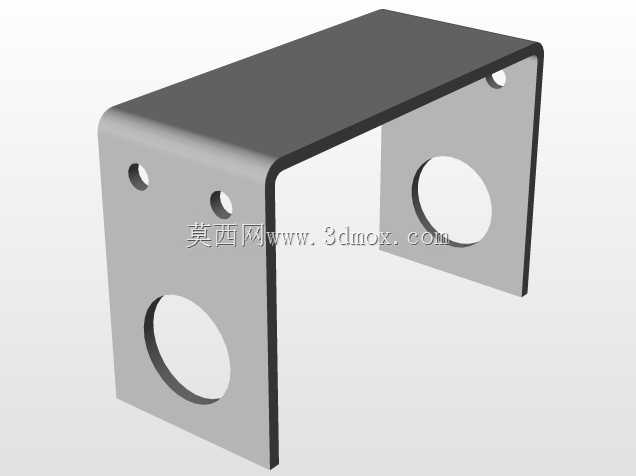

　　这款手动液压压装机架的结构设计，主要面向小型机加工车间、维修站点、五金装配工位的小吨位压装作业场景，适配无持续气源、电源供给不稳定的零散作业环境，可完成轴承压入、销轴装配、小型工件校直、过盈配合件拆装等常见的压装工序，无需复杂的动力管线布设，单人即可完成操作，适配多品种小批量的柔性作业需求。从结构布局来看，整体采用双立柱开放式框架设计，两侧的安装板预留了阵列排布的安装孔位，可根据待压装工件的高度尺寸，灵活调整工作台面的固定位置，适配不同高度规格工件的压装行程需求，避免了固定行程压机对工件尺寸的限制。框架的横向连接杆采用等间距排布的圆钢构件，在控制整体机架重量的同时，保证框架的抗扭、抗弯刚度，避免压装作业过程中框架出现形变偏移，

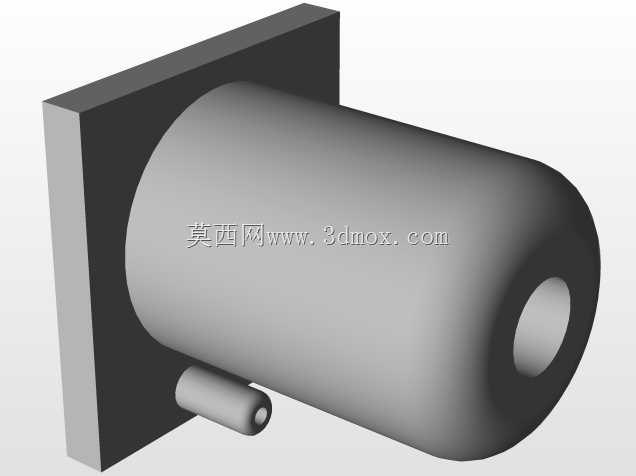

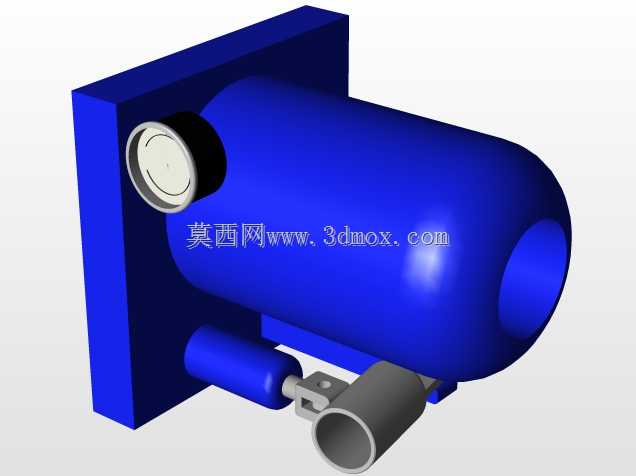

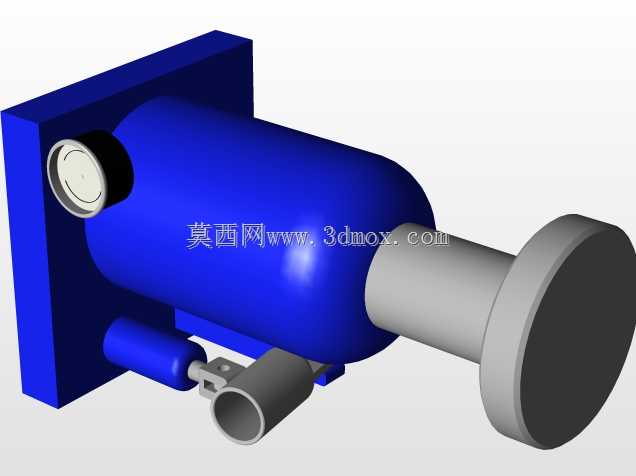

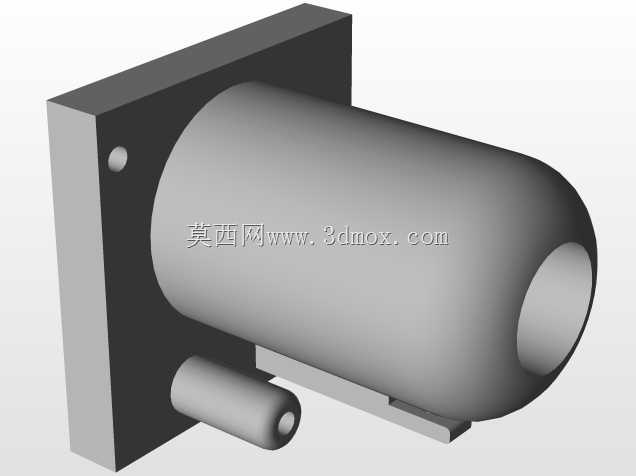

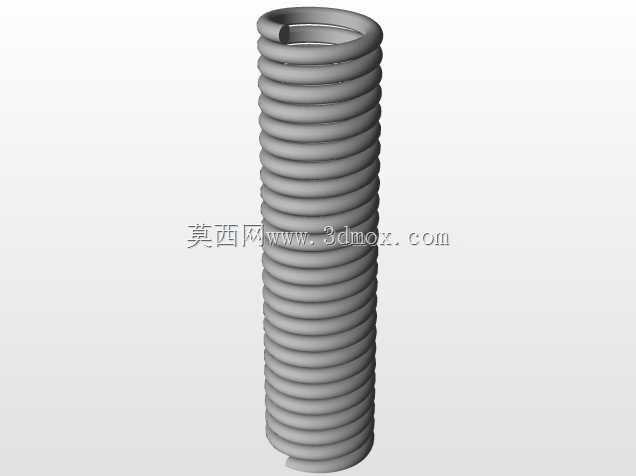

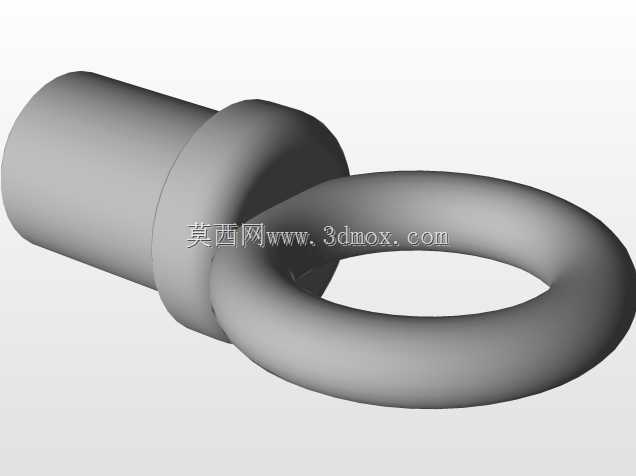

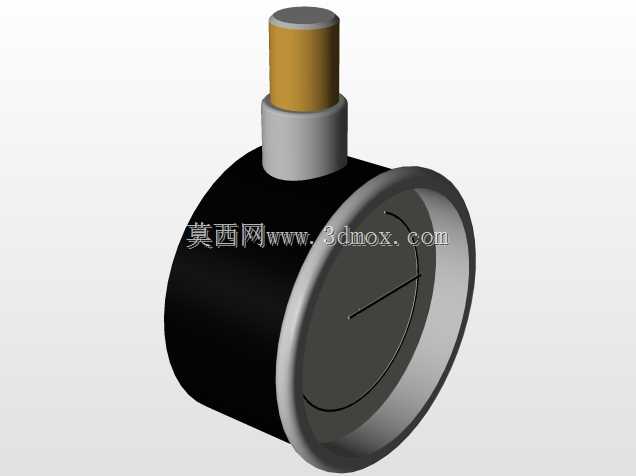

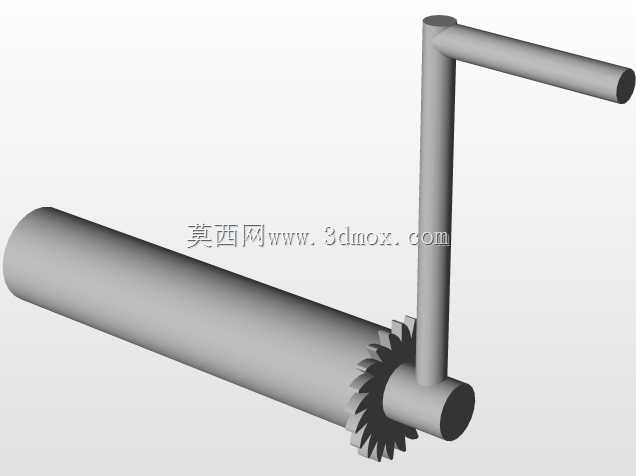

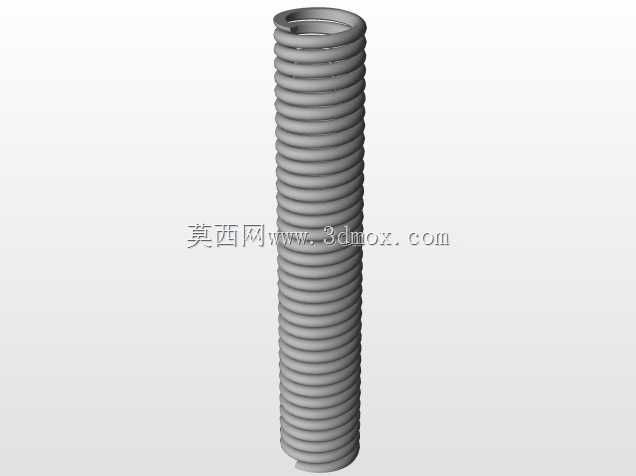

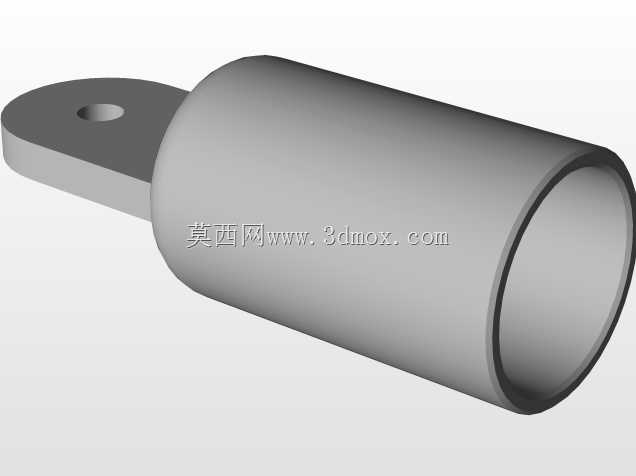

　　保证压头的施力方向与工作台面保持垂直，防止压装过程中工件出现偏载、啃伤的问题。核心的液压驱动单元集成在机架的中部安装位，采用手动式液压千斤顶作为动力输出部件，压头的进给行程可通过手动操作杆实时控制，操作人员可根据压装过程的手感反馈调整施力速度，针对过盈量较小的精密装配场景，可实现微进给操作，避免压装力过大造成工件损伤。压头组件与液压输出端采用可拆卸式连接结构，可根据不同的压装需求更换对应规格的压头接头，适配平压、环压、点压等不同的压装作业形式，无需对机架主体进行改造即可快速切换作业功能。机架的后侧安装板预留了与工作台面、固定工装连接的孔位，可直接通过螺栓将机架固定在重型工作台面上，

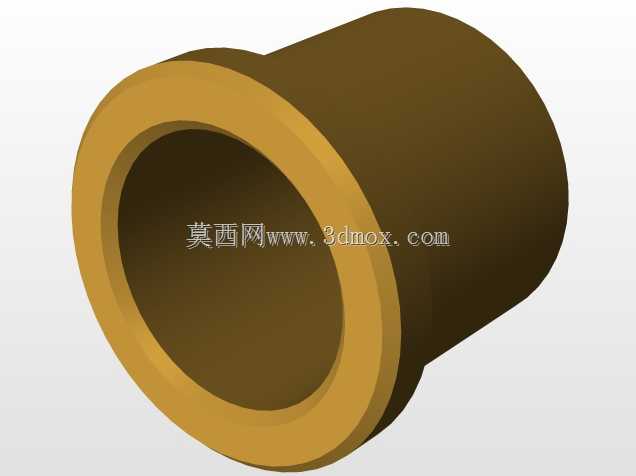

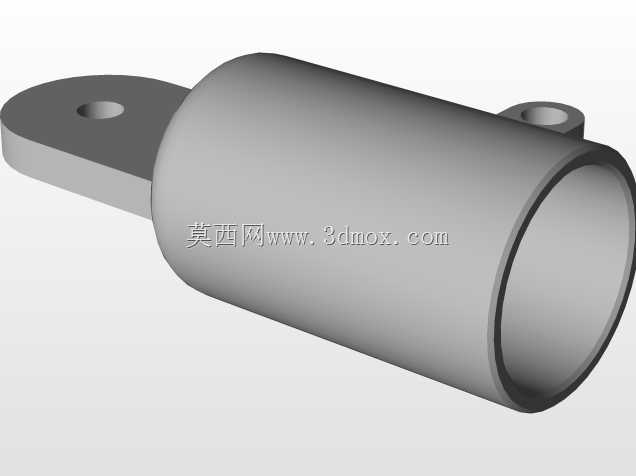

　　也可加装独立的支撑脚作为 standalone 设备放置在地面使用，安装边界灵活，无需提前预制复杂的安装基础。从设计思路上，这款机架优先考虑了结构的通用性与维护便捷性，所有的结构件均采用常见的钣金型材、标准紧固件加工制作，无特殊定制的异形构件，后期维护更换配件的成本极低，框架的所有受力部位均做了圆角过渡处理，避免应力集中造成的结构开裂，经过受力校核，在额定压装力范围内，框架的最大形变量控制在0.1mm以内，可满足常规小型压装作业的精度要求。两侧的导向杆采用光轴加工，表面做了淬火处理提升耐磨性能，压头滑座沿导向杆做直线运动，配合间隙控制在合理范围内，既保证运动顺畅无卡滞，又避免间隙过大造成压头偏移。在实际使用场景中，

　　这类手动压装机架常被用于电机维修时的轴承拆装、小型五金件的铆压、塑料件与金属嵌件的压合、变形钣金件的校正等作业，相比大型电动压力机，其占用空间更小，移动部署灵活，操作门槛低，无需专业的设备操作人员即可上手，同时没有电动设备的漏电、线路老化等安全隐患，适合在维修车间、装配流水线的旁侧辅助工位、野外维修作业点等场景使用。机架的整体外形尺寸控制在小型设备范畴，长度方向预留了足够的工件放置空间，宽度方向不超过常规工作台的承载宽度，可直接放置在标准规格的钳工台上使用，无需额外占用大面积的车间场地。结构设计过程中，对所有的连接节点都做了防松设计，采用弹垫、防松螺母等标准紧固件，避免反复压装作业过程中紧固件松动造成的结构精度下降，压头的工作端面做了淬火硬化处理，硬度达到HRC45以上，防止长期压装作业造成压头端面凹陷变形，延长设备的使用寿命。
