妇产科临床用手动眼底施压装置结构设计

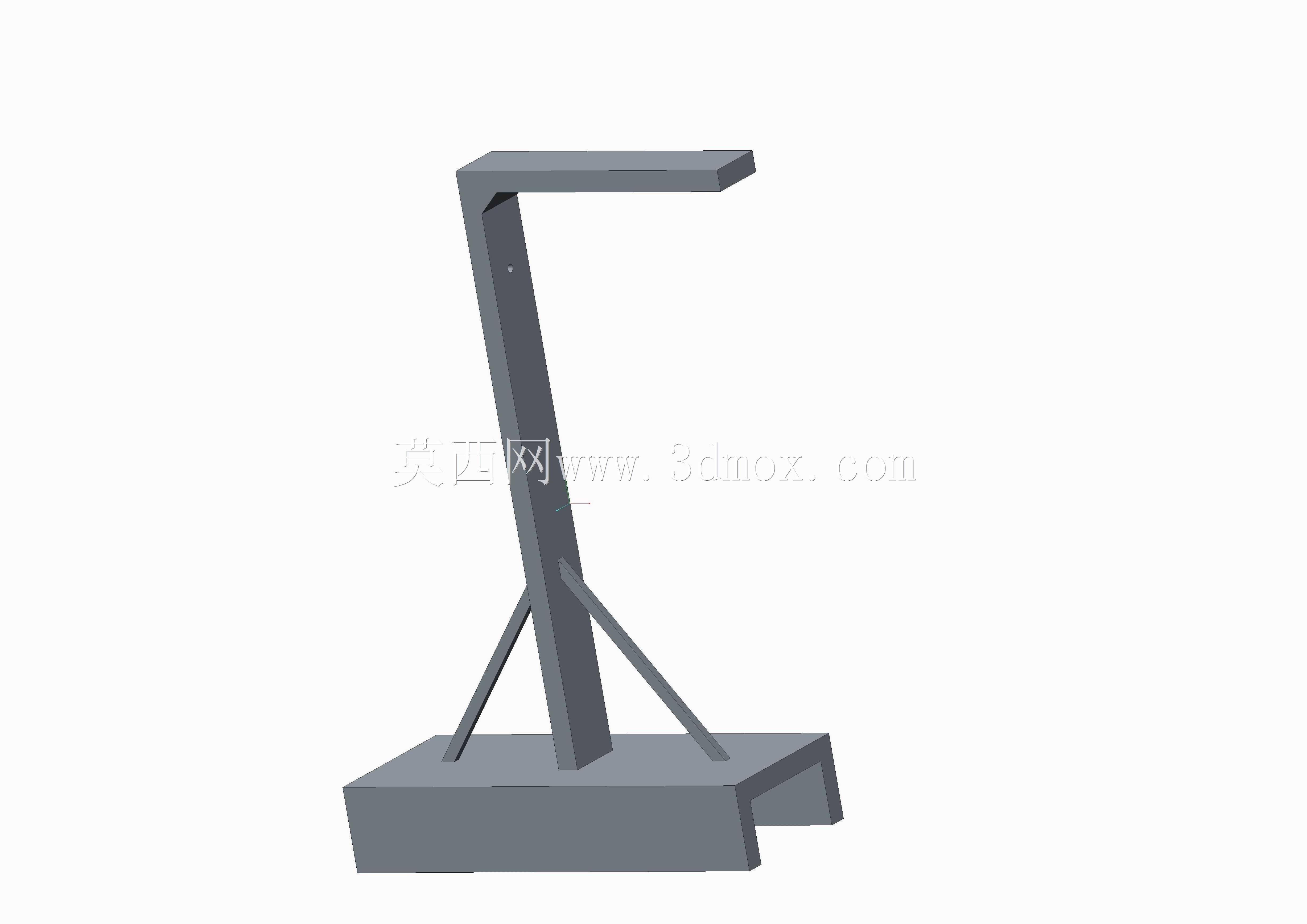

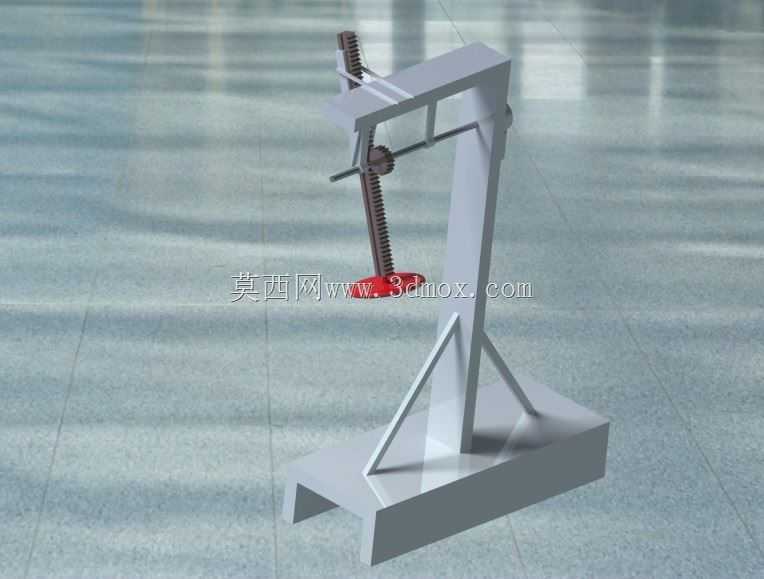

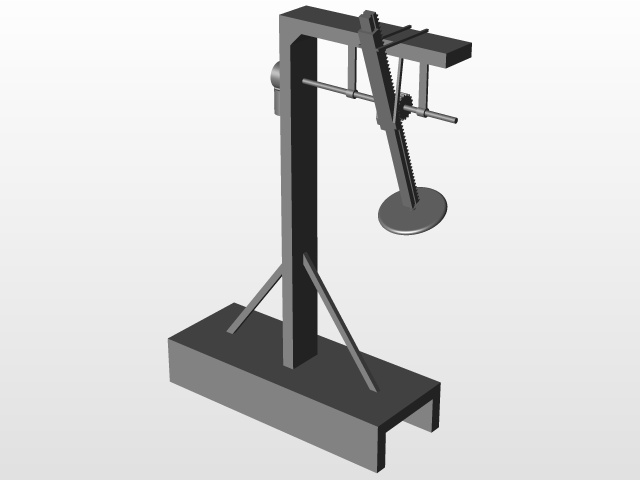

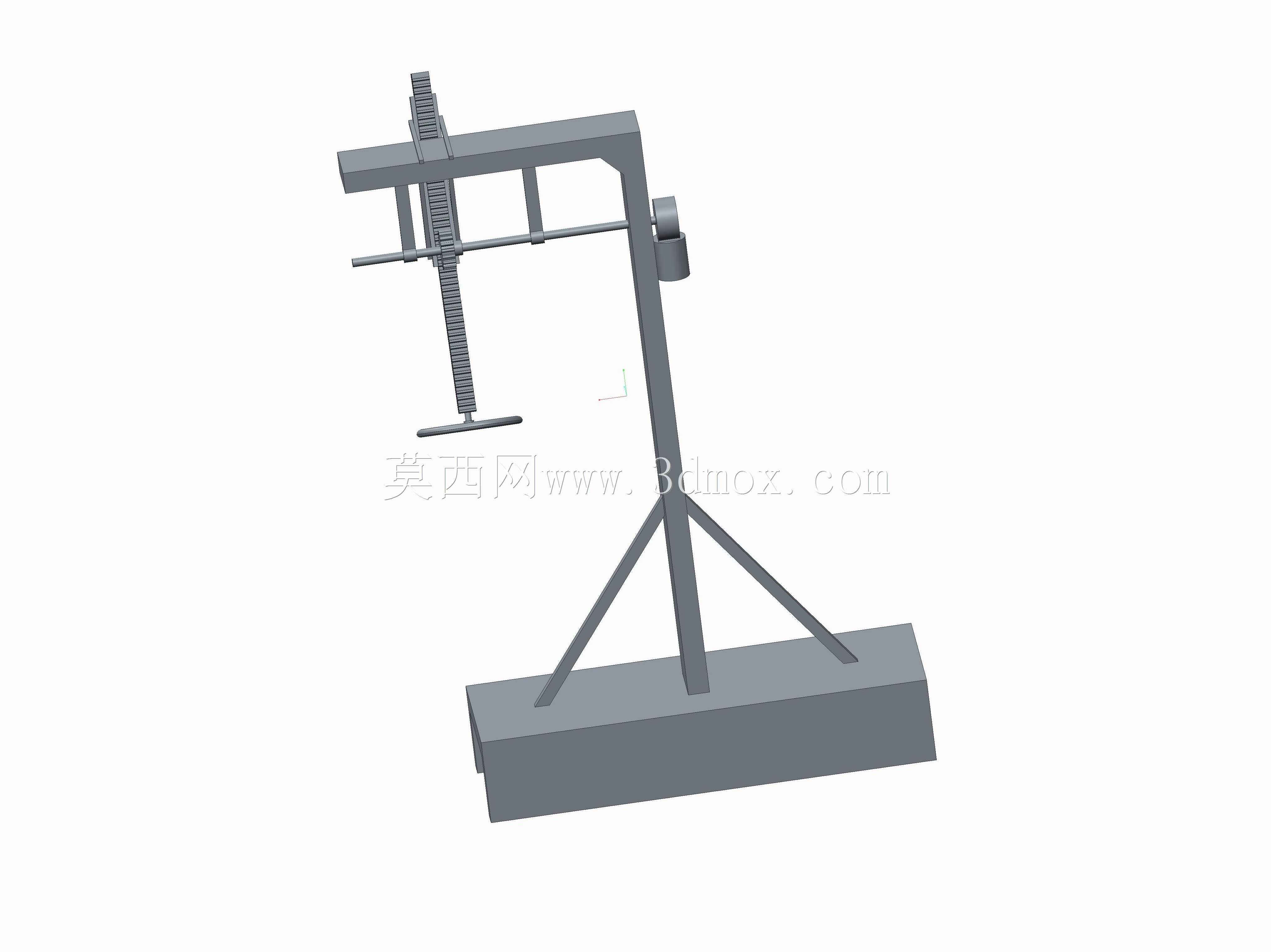

　　在妇产科临床诊疗场景中，尤其是分娩期第二产程的处置环节，医护人员常需要对产妇实施眼底施压操作，传统操作完全依赖医护人员手动持续施力，长时间保持固定施力角度与压力值极易造成操作疲劳，施力稳定性不足还可能影响处置效果，甚至给产妇带来额外不适，这款手动眼底施压装置正是针对这一临床痛点开发的专用辅助设备。从结构设计逻辑来看，整套装置采用立式悬臂支撑架构，底部为一体化成型的矩形配重基座，基座底部预留了与诊疗床沿适配的卡装槽位，安装时无需额外打孔固定，直接卡入床侧硬质边框即可完成定位，基座整体长宽尺寸控制在220mm×180mm范围内，竖向支撑立柱采用截面为40mm×40mm的方管型材加工，立柱与基座之间设置了三角形斜向加强筋，

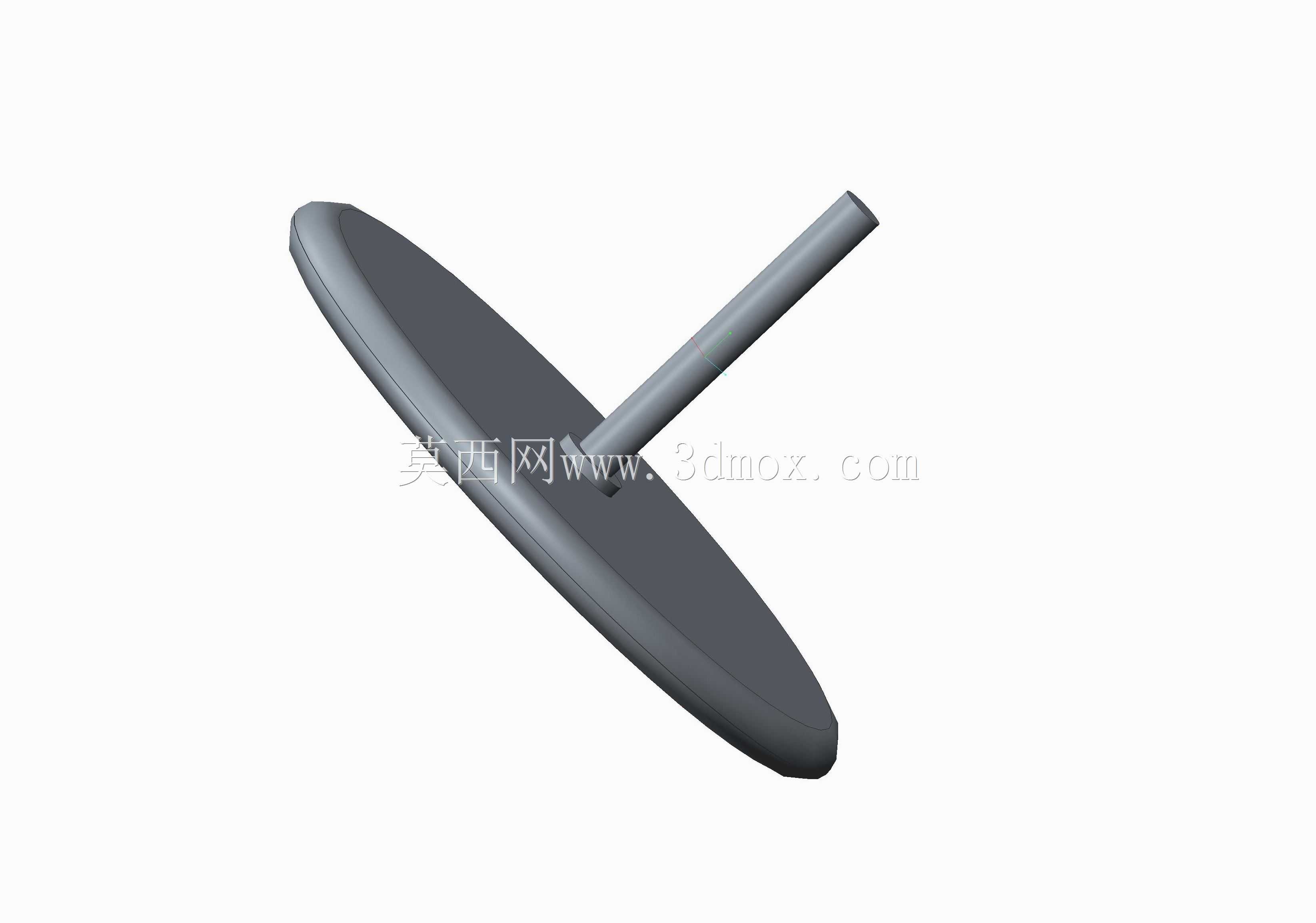

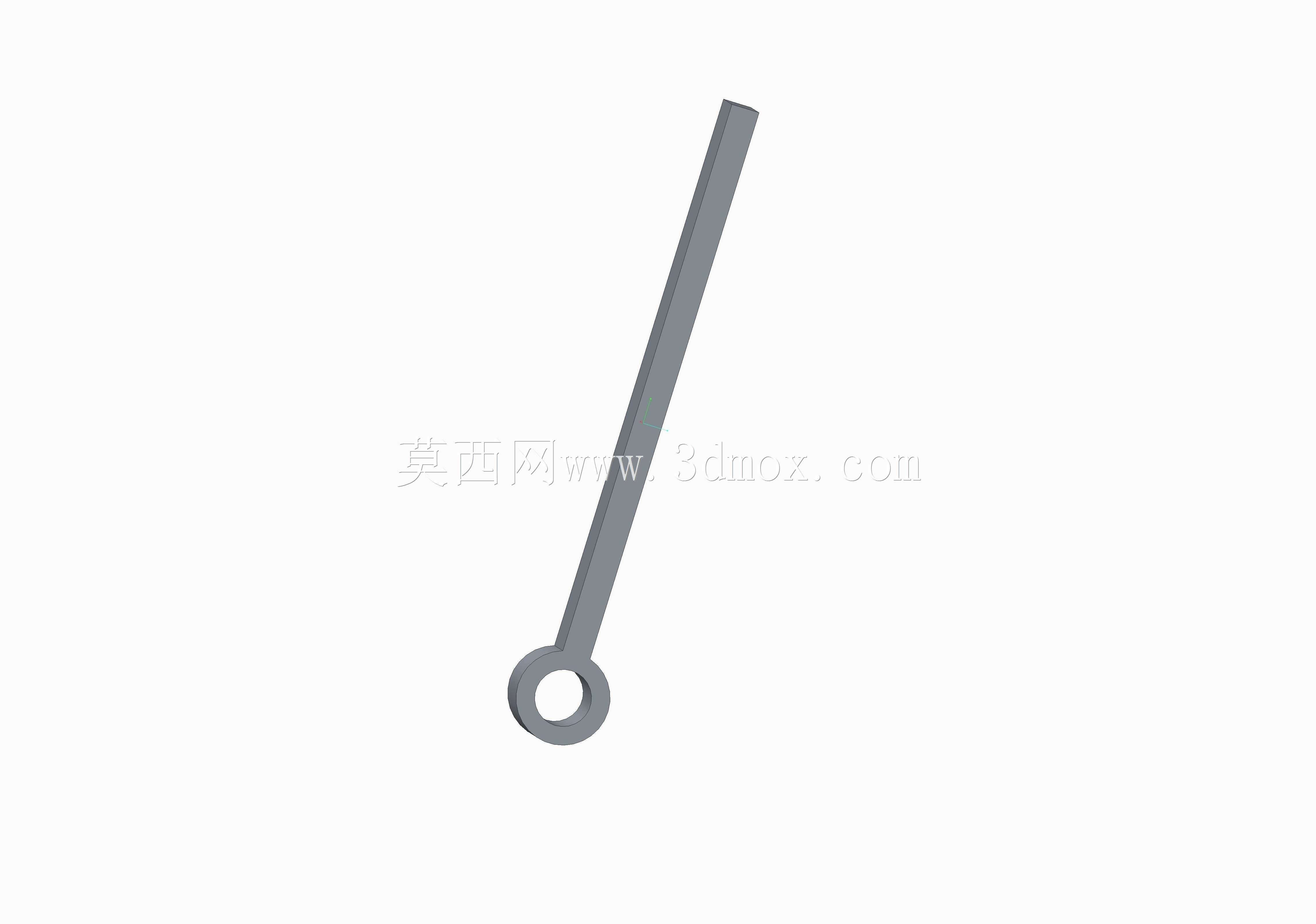

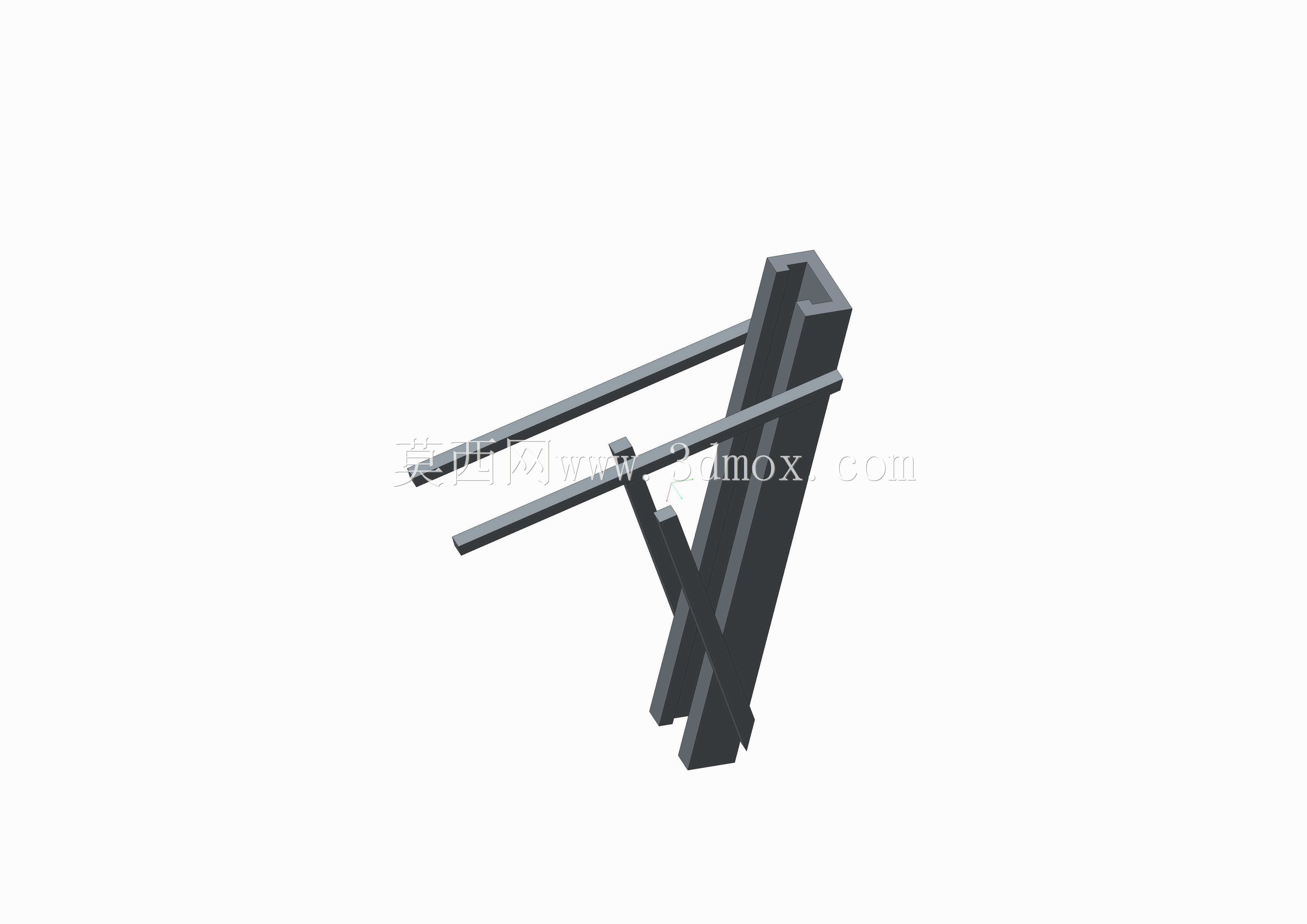

　　筋板厚度为6mm，采用满焊连接方式，能够承受最大150N的竖向载荷而不出现结构形变，完全满足临床操作的施力强度要求。立柱上部设置了可横向滑移的悬臂组件，悬臂与立柱之间通过锁紧旋钮实现位置固定，横向调节行程为120mm，能够适配不同体型产妇的体位偏移，无需反复调整基座安装位置。悬臂前端集成了竖向导向的加压螺杆组件，螺杆采用Tr12×3梯形螺纹传动，具备良好的自锁性能，施力过程中不会出现压力回弹的问题，螺杆下端设置了直径60mm的弧形软质压头，压头表面包覆2mm厚的医用硅胶层，接触人体时不会产生硬质硌压感，压头与螺杆之间采用万向铰接结构，能够自动贴合施压部位的体表弧度，保证压力均匀分布。螺杆上部设置了横向转动手柄，手柄长度为100mm，

　　操作人员单手即可转动手柄实现压力调节，施力过程中可以根据临床反馈实时微调下压量，压力控制精度可达5N以内，相比纯手动施压的控制精度提升60%以上。整套装置的所有外露金属部件均采用304不锈钢材质加工，表面经过哑光喷砂处理，不存在清洁死角，能够耐受临床常用的含氯消毒剂反复擦拭消毒，完全符合医用器械的院感防控要求。从安装边界来看，装置总高度为380mm，安装后横向伸出基座的最大距离为150mm，不会占用过多诊疗床的操作空间，基座卡装结构适配25mm-50mm厚度的床沿边框，适配绝大多数常规妇产科诊疗床的安装条件，无需对现有诊疗床进行任何改造即可快速部署使用。在实际临床应用中，该装置能够替代医护人员的持续手动施力操作，

　　将医护人员从长时间的固定施力姿态中解放出来，操作人员仅需在施压初始阶段调整好装置位置与初始压力，后续可根据产程进展随时微调压力值，单人即可完成全部操作，有效降低了临床操作的人力消耗，同时稳定的施力表现也能够减少因施力不均带来的操作风险，提升诊疗操作的标准化程度。结构设计过程中充分考虑了操作的便捷性，所有调节部位均采用大尺寸旋钮或手柄，医护人员佩戴医用手套时也能够轻松操作，不存在细小零件难以拧动的问题，装置整体无复杂传动结构，日常维护仅需定期在螺杆传动部位涂抹医用级润滑脂即可，故障率极低，适合基层医疗机构的日常使用场景。压头组件设计为快拆结构，按压侧面的弹性卡扣即可快速取下压头进行更换或消毒，能够满足不同临床场景的配件更换需求，避免交叉感染风险。整套装置的重心经过优化设计，在最大伸出量、最大施力状态下，整体重心依然落在基座支撑范围内，不会出现侧翻问题，使用过程中的安全冗余系数达到2.5以上，完全满足医用设备的安全设计标准。
