多轴联动齿轮传动换向组件结构

项目分类:通用机械零部件 发布时间:2022-01-04 ID:488084
  • 多轴联动齿轮传动换向组件结构
  • 多轴联动齿轮传动换向组件结构
  • 多轴联动齿轮传动换向组件结构
  • 多轴联动齿轮传动换向组件结构
  • 多轴联动齿轮传动换向组件结构
  • 多轴联动齿轮传动换向组件结构
  • 多轴联动齿轮传动换向组件结构
  • 多轴联动齿轮传动换向组件结构
  • 多轴联动齿轮传动换向组件结构
  • 多轴联动齿轮传动换向组件结构
  • 多轴联动齿轮传动换向组件结构

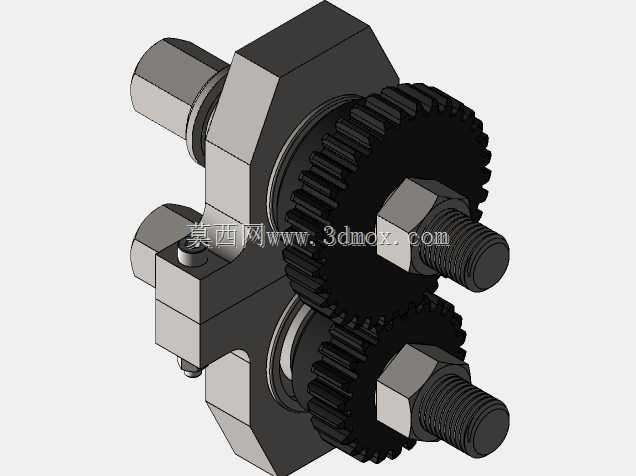

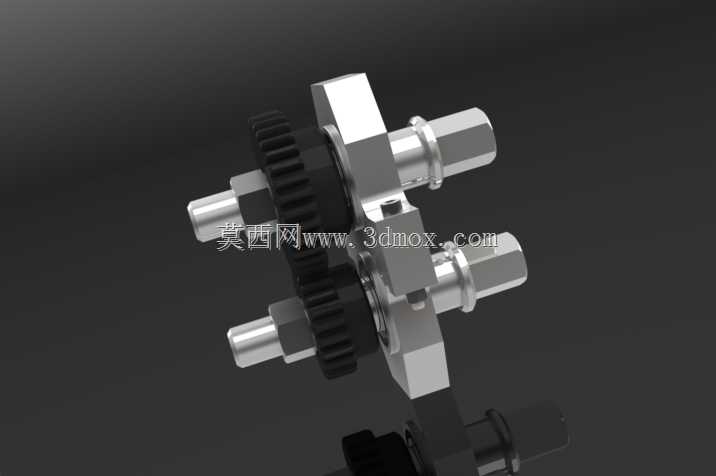

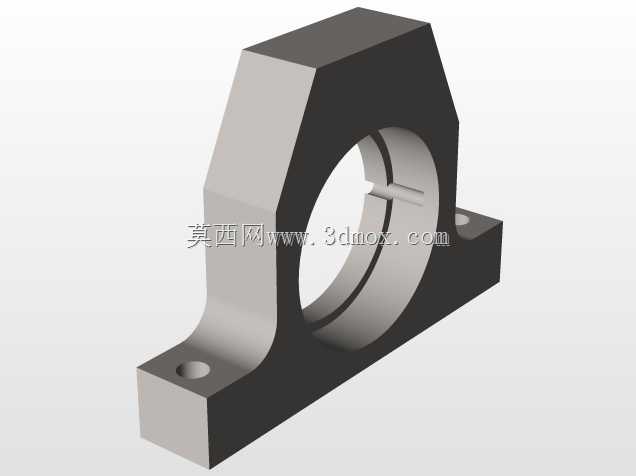

  该传动换向组件多用于中小功率动力传输场景,常见于小型自动化设备的动力分流工位、轻工机械的执行端动力切换单元,以及部分实验台架的动力分配模块,可在有限安装空间内完成单输入多输出的动力换向传递,替代传统多组齿轮分散排布的结构,缩减传动链路的整体占用空间。从实际功能来看,组件核心通过同轴排布的双联齿轮与周边四个输出轴端的啮合结构,实现单路动力输入后向四个正交方向的同步或差速动力输出,每个输出轴端预留的外六角接头可直接对接执行端联轴器,无需额外加装转接轴套,减少传动链路的累计同轴度误差。设计阶段优先考虑了安装空间的紧凑性,将支撑基座与齿轮安装位做一体化结构设计,基座的定位凸台直接与设备安装面板的定位槽配合,安装时无需额外调整齿轮啮合间隙,

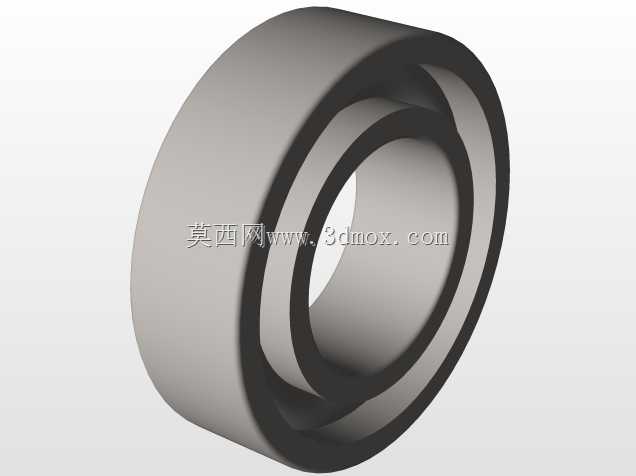

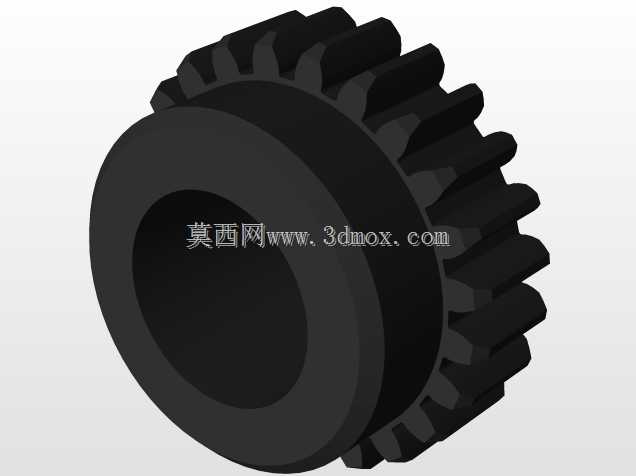

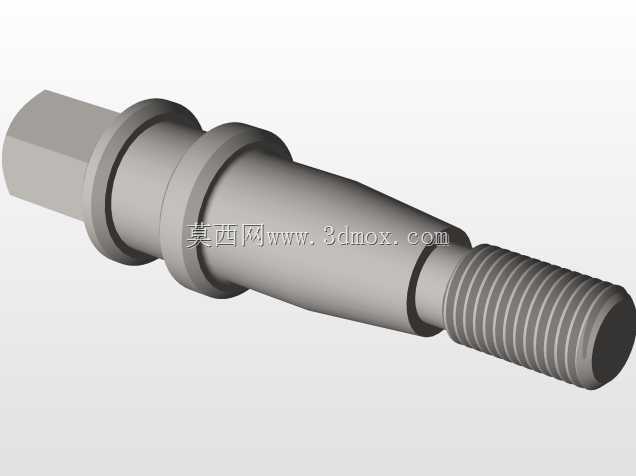

  基座上预留的四个沉头安装孔可直接穿入内六角螺栓完成固定,安装边界控制在120mm见方的区域内,整体突出安装面的高度不超过80mm,适配多数小型设备的内部安装空间。齿轮部分采用直齿圆柱齿轮啮合结构,齿形参数按模数1.5设计,齿宽12mm,啮合侧隙控制在0.05-0.1mm区间,既保证传动过程无卡滞,也能避免侧隙过大带来的传动回差,满足多数中低速传动场景的精度要求。四个输出轴采用阶梯轴结构,轴肩位置直接抵靠基座内的轴承内圈,轴承选用深沟球轴承,可同时承受径向载荷与少量轴向载荷,适配输出端带轻微轴向力的工况。组件的支撑臂采用对称式布局,四个输出轴的轴线处于同一平面,且均与输入齿轮轴线垂直,动力从中心齿轮输入后,

  通过双联齿轮的两级传动分别传递到四个输出轴,可根据实际需求调整双联齿轮的齿数比,实现不同输出轴的转速匹配,比如在分拣设备的拨轮驱动场景中,可将其中两个输出轴的传动比设置为1:1,另外两个设置为2:1,满足不同工位的动作速度要求。实际装配过程中,齿轮与轴采用平键连接,键槽位置做了倒角处理,避免装配时键槽边缘刮伤轴表面,轴端的卡簧槽用于安装轴用挡圈,限制轴的轴向窜动,保证齿轮啮合位置不会随设备运行产生偏移。基座的边角位置做了R3的圆角处理,既避免安装时锐边划伤操作人员,也能减少应力集中,提升组件在长期振动工况下的结构强度。从工况适配角度来看,该组件可在-10℃到60℃的环境温度下稳定运行,适配润滑脂润滑的工况,无需额外加装润滑油路,

  日常维护仅需每半年补充一次锂基润滑脂即可,维护成本较低。在选型适配时,可根据实际传递扭矩的需求调整齿轮的材质,常规工况下采用45号钢调质处理即可满足10N·m以内的扭矩传递需求,若需要传递更大扭矩,可将齿轮更换为40Cr调质后齿面高频淬火的材质,扭矩承载能力可提升至25N·m,适配更大负载的传动场景。组件的输出轴端外六角结构对边尺寸为12mm,可直接匹配市面上常规的快换联轴器,缩短设备装配时的零件采购周期,也可根据客户需求将轴端加工为光轴带键槽的结构,适配不同的连接需求。设计过程中对组件的动平衡做了初步校核,齿轮与轴装配后整体动平衡等级达到G6.3,满足转速在1500rpm以内的传动需求,不会因动平衡问题带来额外的设备振动。
