螺旋盘绕式啤酒加热输送管路结构

　　这款螺旋盘绕结构的流体管路，主要面向商用鲜啤售卖、自酿啤酒餐吧的现打酒路配套场景，核心作用是在啤酒从储酒桶输送到出酒龙头的过程中，完成恒定温度的热交换，避免冰爽口感的鲜啤在常温管路中快速升温，同时减少管路内残留酒液的温度波动导致的风味变质。实际商用场景里，这类盘管通常嵌入在酒柱内部的恒温腔中，或者和即热式温控模块搭配使用，相比直排管路，螺旋结构的流道长度在有限安装空间内提升了2-3倍，酒液流经管路时能够和管壁外侧的恒温介质充分接触，不需要额外增加外置加热或制冷的辅助段，就能把出酒温度稳定控制在适宜饮用的区间。

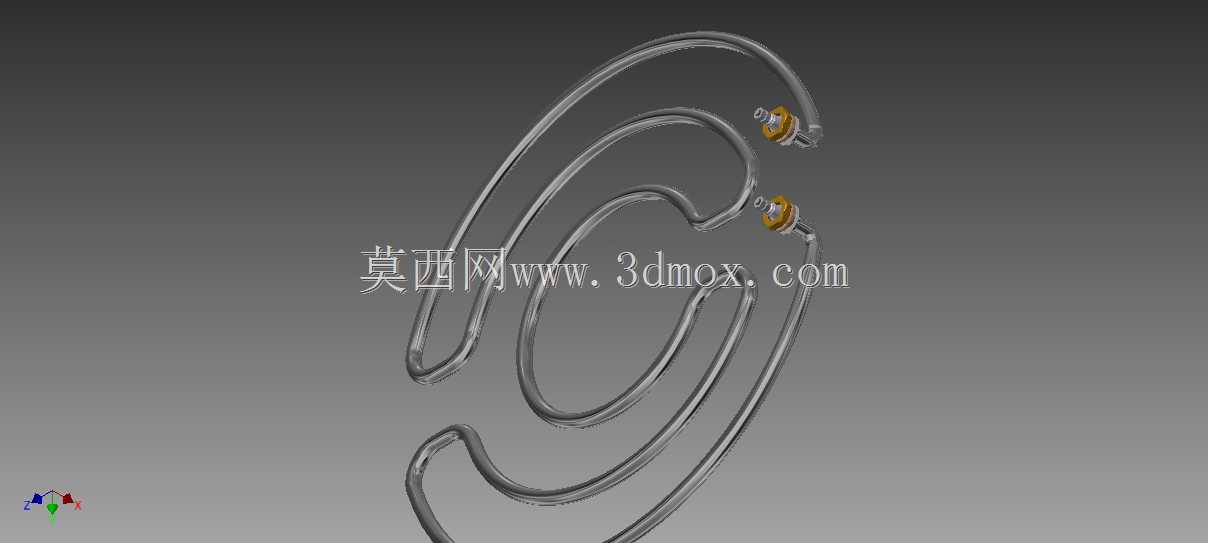

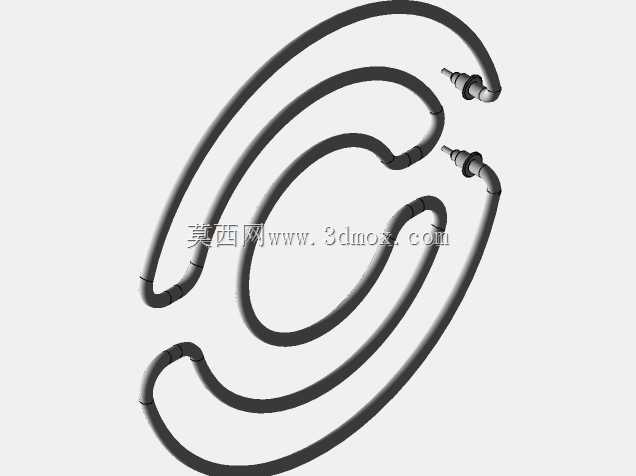

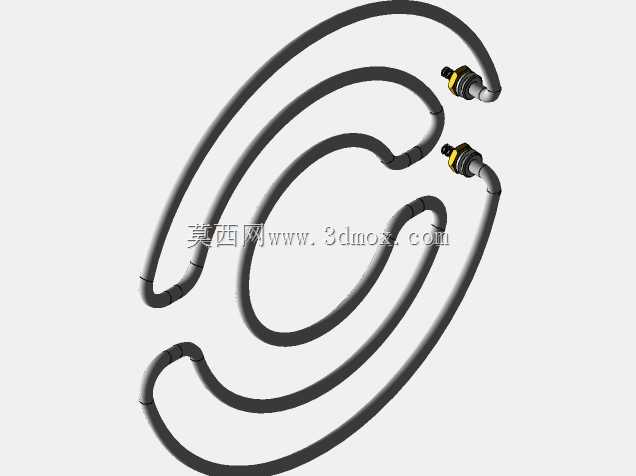

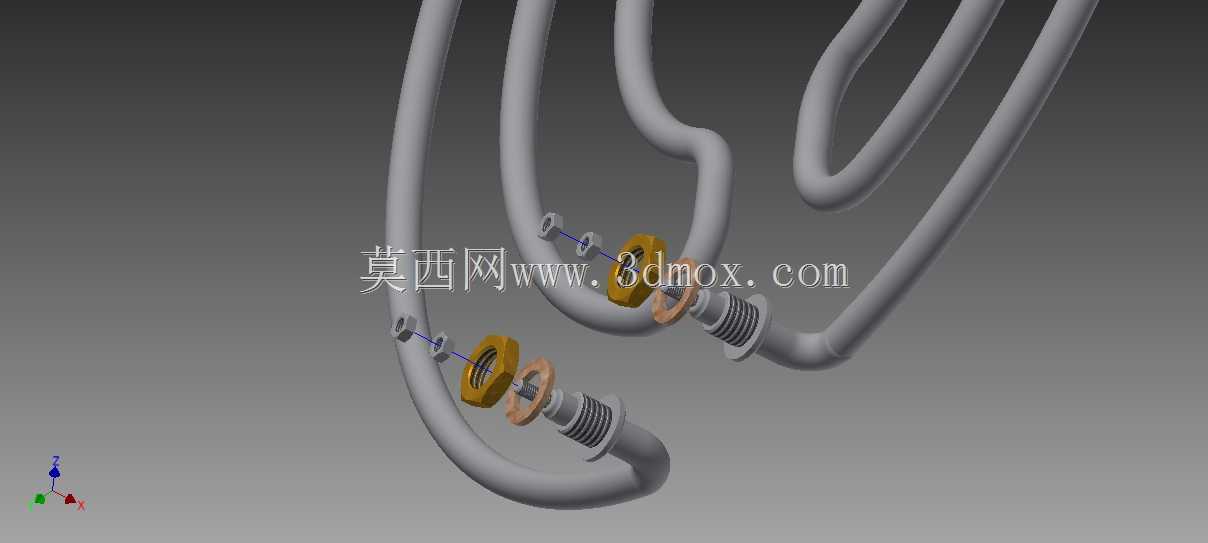

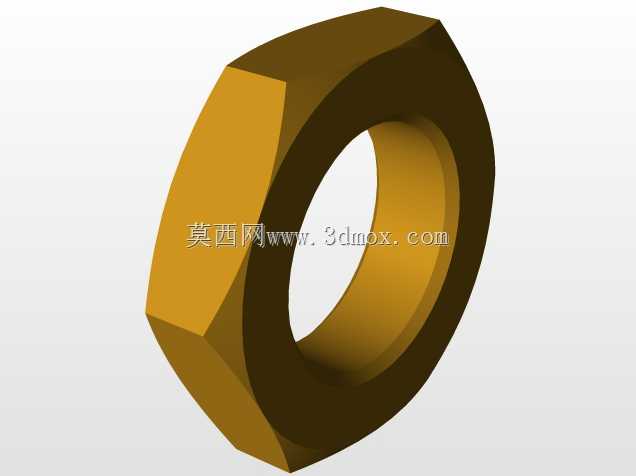

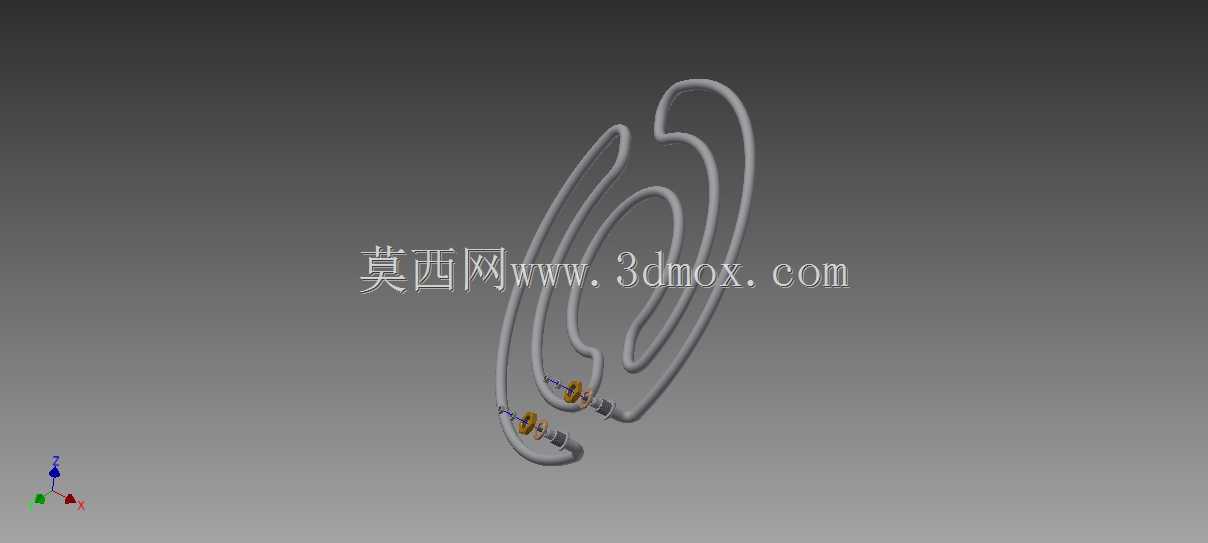

　　从设计思路上看，整个盘管采用连续等曲率的螺旋盘绕成型，没有出现直角弯折或者突变管径的结构，一方面是避免流体在弯折处形成湍流死角，减少酒液残留导致的细菌滋生风险，另一方面连续平滑的弯管结构在加工时可以采用整管弯制工艺，不需要额外拼接焊道，从根源上降低了管路漏液、焊缝处藏污纳垢的概率。盘管两端预留的直段接口，采用标准的快插接头适配尺寸，安装时不需要现场做管端扩口或者焊接，直接和上下游的管路快插对接即可，接口处的定位凸台结构，能够保证接头插入后卡簧完全卡入定位槽，避免带压输送时出现管路脱开的问题。

　　安装边界上，整个螺旋盘管的外轮廓直径控制在120mm以内，轴向高度不超过280mm，能够适配市面上绝大多数商用酒柱的内部安装空腔，不需要对现有酒柱结构做额外的打孔或者裁切改造。盘管的中心预留了直径35mm的中空通道，安装时可以穿过酒路的其他控制线、或者制冷模块的冷媒管路，充分利用盘绕结构的中心闲置空间，减少整个酒路系统的横向占用尺寸。管壁厚度选用1.2mm的食品级304不锈钢材质，能够承受0.8MPa的输送压力，完全满足商用储酒桶0.2-0.4MPa的常规输出压力要求，同时不锈钢材质的内壁粗糙度达到Ra0.8以下，酒液流过时的阻力更小，残液挂壁量比普通PVC管路降低60%以上，日常清洗时只需要通入标准的CIP清洗液循环10分钟，就能达到食品接触级的卫生要求。

　　实际使用过程中，这类螺旋盘管的热交换效率比同长度直管理论值高15%左右，因为螺旋流道会让管内流体形成自然的径向紊流，管中心的酒液和靠近管壁的酒液能够持续混合，不会出现管壁处酒液温度达标、管中心酒液温度仍有偏差的问题。设计时特意将盘管的螺距控制在15mm，相邻两层管路之间留有均匀的间隙，既保证了结构紧凑性，也让外侧的恒温介质能够在盘管间隙之间自由流动，不会出现局部热堆积导致的温度不均。两端的接口朝向同一侧平行布置，安装时可以直接对接垂直走向的上下游管路，不需要额外增加转弯接头，减少了整个酒路的接头数量，也就降低了潜在的漏液点。

　　针对不同的出酒流量需求，这款盘管的流道内径做了优化匹配，单路盘管可以支持每分钟8-12L的出酒流量，完全满足单头酒柱的高峰出酒需求，如果是多头酒柱，可以将多组盘管并联布置，因为单组盘管的外轮廓尺寸小，并联三组的总占用宽度也不超过300mm，不会占用吧台下方过多的储物空间。盘管的两端直段长度预留了40mm的安装余量，现场安装时可以根据实际的安装距离做小幅裁切，裁切后只需要用专用工具做平管口、去除毛刺，就可以直接安装快插接头，不需要做特殊的管端处理。整个盘管的成型采用数控弯管工艺，每一圈的曲率误差控制在0.5mm以内，组装时不会出现和周边零部件干涉的问题，表面做了电解抛光处理，不容易沾附酒液中的酵母、酒花残渣，日常维护的周期可以延长到每3个月清洗一次，大幅降低了商用场景的运维工作量。
