手动回转式工件定位工装结构

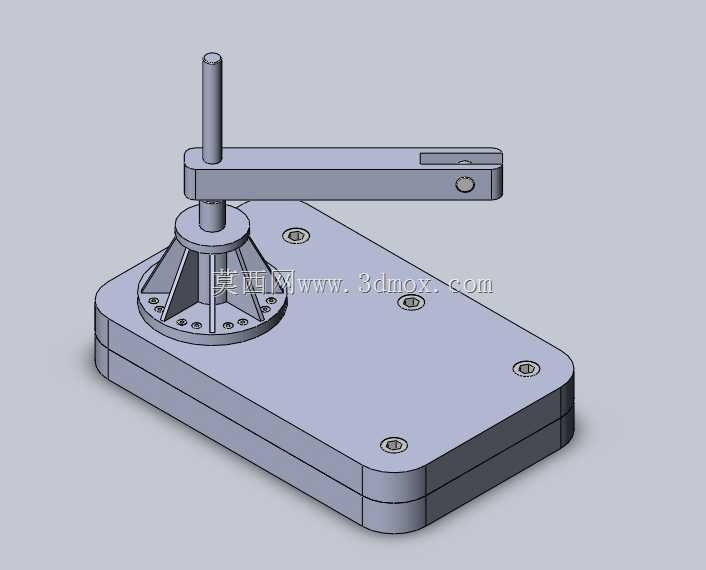

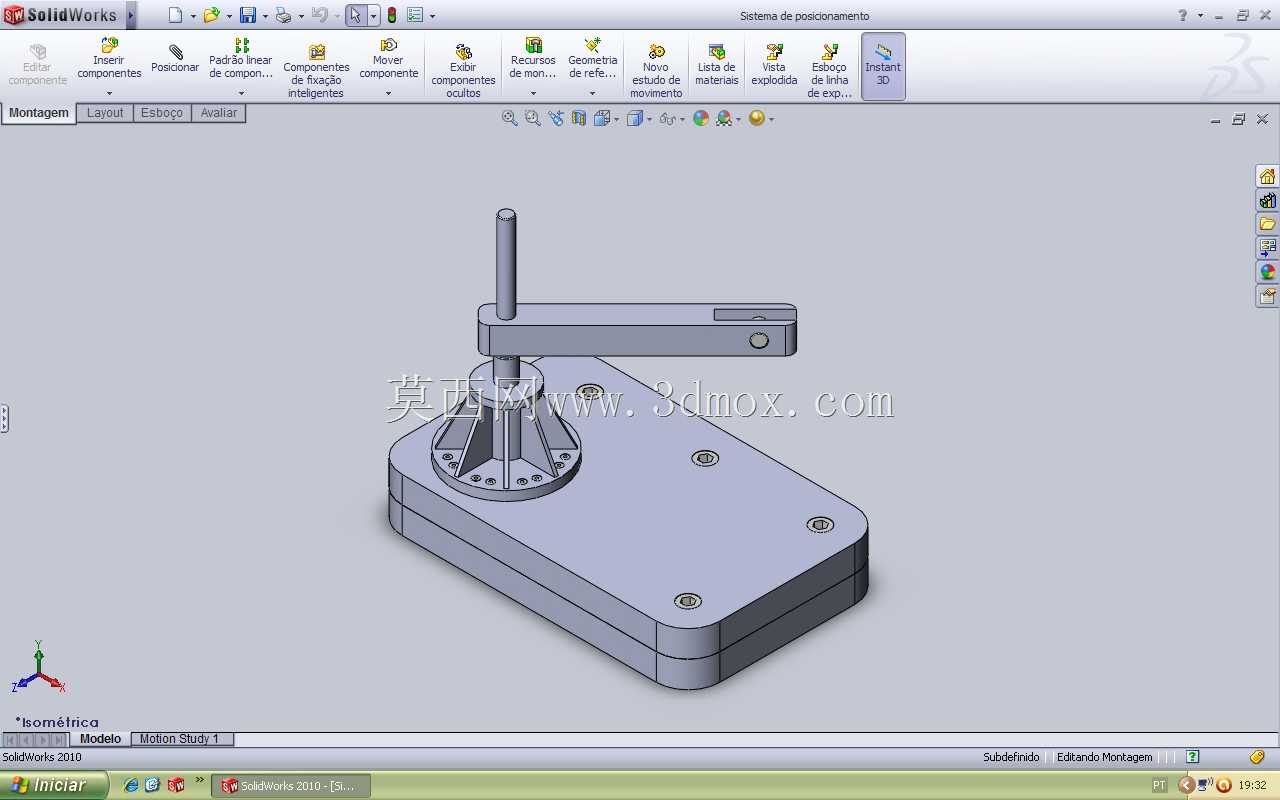

　　这套手动定位结构多应用在小批量零部件的机加工辅助工序、装配工位的工件预固定场景，比如小型五金件钻孔时的周向角度定位、电子组件装配时的工位回转切换，不需要接入气动或液压动力源，完全依靠手动操作就能完成工件的装夹与角度调整，适合没有集中动力供给的零散工位、维修现场的临时装夹需求。从结构组成来看，底部是带圆角的矩形安装基座，基座上预留了四个沉头安装孔，安装时可以通过内六角螺栓直接固定在工作台台面或者专用工位架上，安装孔的位置做了等距对称设计，能适配多数常规工位的安装孔位间距，不需要额外打孔改造工位。基座上方集成了带法兰盘的回转立柱，法兰盘上沿圆周方向均匀分布了多个定位锥孔，配合压臂组件上的弹性定位销，能实现多个固定角度的回转锁定，

　　锁定时定位销在弹簧作用下卡入锥孔，不会因为工位振动出现松脱，需要调整角度时只需要向上拉起定位销手柄，就能转动压臂到下一个定位角度，松手后自动卡紧，操作全程不需要额外工具。压臂部分采用了扁平长条式结构，臂身做了减重槽设计，在保证结构刚性的前提下降低了手动操作的转动阻力，压臂前端预留了工件安装位，可以根据待定位工件的外形更换不同的定位垫块或者夹紧头，适配不同外形尺寸的工件装夹需求，比如装夹轴类零件时可以更换V型块垫块，装夹平板类零件时可以更换平压头。立柱顶部设置了竖向的导杆，导杆上可以加装辅助压块，针对高度较高的工件实现上部辅助定位，避免工件装夹后出现倾斜偏移。整套结构的运动副都做了间隙配合设计，回转立柱和基座之间加装了耐磨衬套，

　　长期反复转动也不会出现配合间隙过大导致的定位精度下降问题，日常维护只需要定期在转动副位置涂抹少量润滑脂即可，不需要复杂的保养流程。从安装边界来看，整套结构的总高度控制在常规人工操作的舒适区间，操作人员站立操作时不需要抬臂过高就能完成定位销的插拔、压臂的转动操作，基座的长宽尺寸适配多数小型工位的台面空间，不会占用过多的工位面积，旁边还可以放置量具、待加工工件等物料。在实际使用过程中，这套结构的定位重复精度可以满足一般工序的公差要求，针对公差要求在0.1mm级别的装配、钻孔工序完全适用，相比全自动的回转定位台，它的结构更简单，故障点极少，操作人员不需要经过专门的培训就能快速上手使用，在多品种小批量的生产场景下，能快速更换适配的装夹头，

　　切换不同工件的装夹定位需求，不需要重新制作整套工装，只需要更换前端的少量配件就能完成换型，大幅降低了工装制作的成本与换型等待时间。结构设计上没有采用复杂的异形零件，所有组成零件都可以通过常规的车、铣、钻工序加工完成，零件的加工公差要求不高，普通的机加工车间就能完成整套结构的制作，不需要依赖高精度的加工设备，适合工厂自行制作适配自身工位需求的定位结构。
