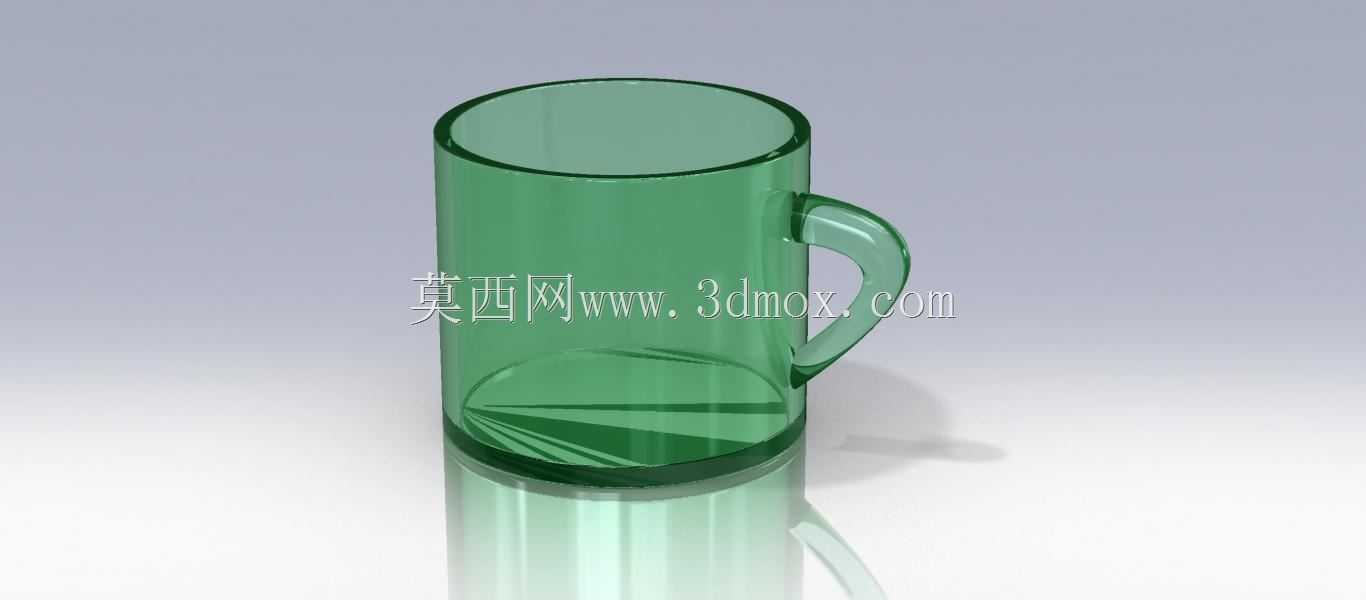

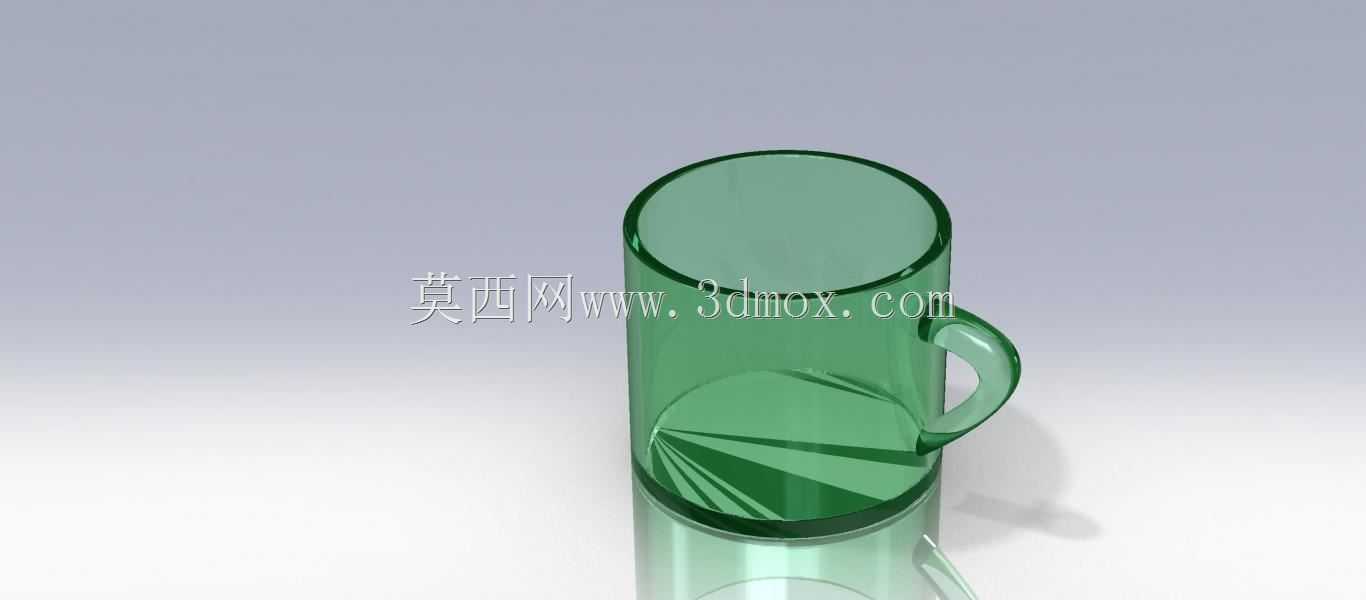

透明带把手玻璃水杯结构设计

　　日常餐饮场景中，这类带把手的透明玻璃杯是高频使用的盛装器具，可覆盖居家饮茶、办公室冲调咖啡、冷藏存储牛奶或方糖等多类使用需求，不同于一次性容器或金属材质杯具，玻璃材质的化学稳定性强，不会与盛装的饮品发生成分反应，也不会残留异味，同时透明属性可以直观观察内部盛装物的容量与状态，使用过程中无需开盖即可判断剩余量。从结构设计角度出发，杯身采用直筒型回转体结构，整体壁厚均匀控制在2.5mm左右，既保证了玻璃成型过程中的料流均匀性，避免厚薄差导致的冷却应力开裂，也兼顾了日常使用的抗磕碰强度，不会因壁厚过薄导致轻微碰撞就碎裂，也不会因壁厚过厚造成整体重量过大，单手持握负担过重。杯口位置做了1.2mm的圆弧卷边处理，一方面消除了玻璃切割后的锐边，

　　避免饮用时划伤唇部，另一方面卷边结构也提升了杯口的结构强度，减少日常放置、清洗过程中杯口崩边的概率。杯底位置做了内凹式的加厚设计，底部接触平面做了0.3mm的微凸环形支撑边，避免杯底整个平面与桌面完全贴合，放置时不会因为桌面存在水渍或者轻微不平整导致杯体吸附打滑，同时内凹结构也让杯底的重心更集中，放置稳定性更好，日常轻微触碰不会轻易倾倒。把手部分采用C型圆弧过渡结构，与杯身的连接位置做了渐变式的壁厚过渡，从把手与杯身衔接处的4mm壁厚逐步过渡到把手握持段的3mm壁厚，既保证了连接位置的结构强度，提起满杯液体时不会出现把手断裂的情况，也让握持段的尺寸更贴合成年人手指的弯曲弧度，单手握持时四指可以自然穿入把手与杯身的间隙，握持受力均匀，

　　不会出现硌手的情况。建模过程中，整体以回转体为基础特征，先绘制杯身的半剖面轮廓线，通过旋转特征生成杯身的基础实体，再通过抽壳特征预留均匀的壁厚，之后单独绘制把手的扫描路径与截面轮廓，通过扫描特征生成把手实体，在把手与杯身的衔接位置做圆角过渡处理，消除衔接处的应力集中棱角，同时在杯身内部的底面做了放射状的棱面设计，一方面提升杯底的结构刚性，减少热胀冷缩过程中杯底开裂的概率，另一方面也让光线穿过杯体时形成折射纹理，提升外观的质感。从安装与使用边界来看，这类杯子的整体高度控制在120mm，杯身外径75mm，把手外沿距离杯身中心的最大尺寸为105mm，可以适配常规的家用杯架、车载杯位以及办公室的杯垫尺寸，不会出现尺寸过大无法放置的情况，

　　整体满杯容量控制在350ml左右，符合日常单次饮用的容量需求，不会因为容量过大导致饮品放置过久温度流失，也不会因为容量过小需要频繁续加。材质适配方面，该结构既可以适配普通钠钙玻璃的吹制成型工艺，也可以适配高硼硅玻璃的耐热生产需求，结构上没有倒扣或者难以脱模的特征，生产过程中模具结构简单，成型后无需复杂的后处理即可完成加工，日常清洗时，内壁光滑无死角，手可以直接伸入杯内进行擦拭，不会残留污垢，把手与杯身的衔接位置做了大圆角过渡，也不会积存污渍，日常维护十分方便。
