吊扇内部定子铁芯结构设计

　　该零件为吊扇驱动核心的定子构件，是单相电容运转异步电机的磁路承载主体，安装于吊扇机头的上下端盖之间，与铸铝转子保持均匀气隙配合，是吊扇实现电能向机械能转换的关键结构件。从实际应用场景来看，这类定子普遍适配家用及商用吸顶吊扇，长期处于悬吊式安装工况，运行时需要承受自身重量带来的静载荷，同时还要抵消转子旋转带来的小幅振动，因此结构设计上首先要保证冲片叠压后的整体刚性，避免长期运行出现铁芯松动、片间错位引发的电磁噪音增大问题。

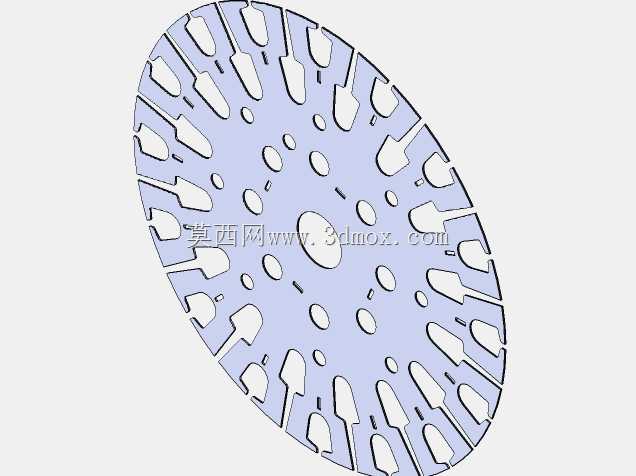

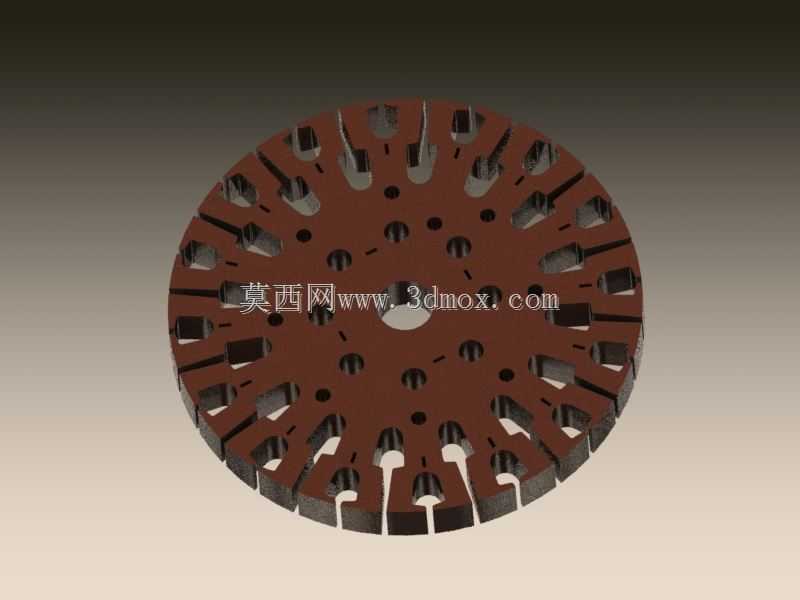

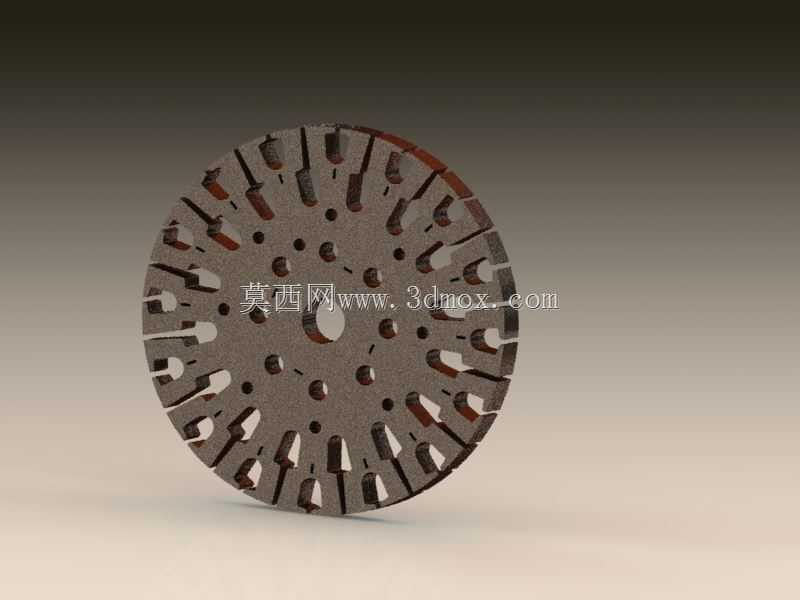

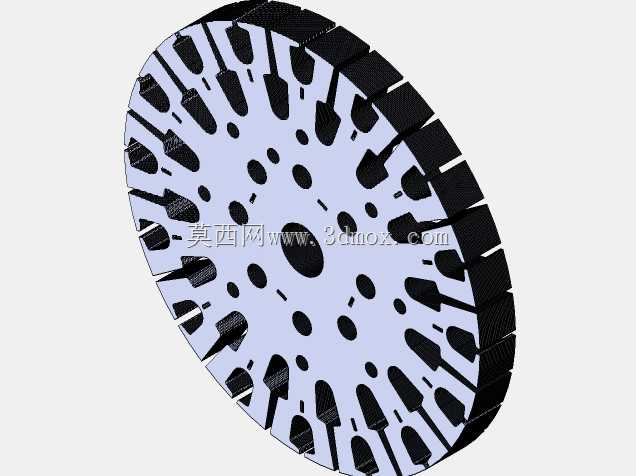

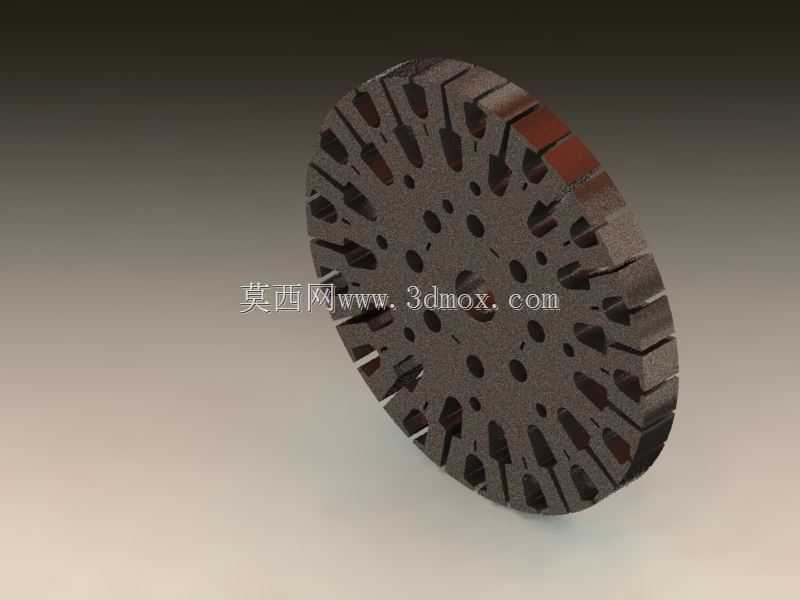

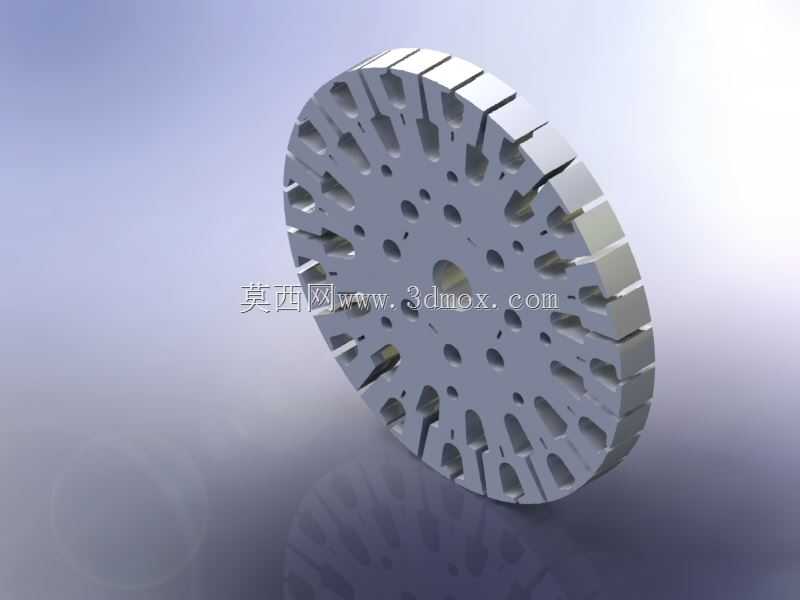

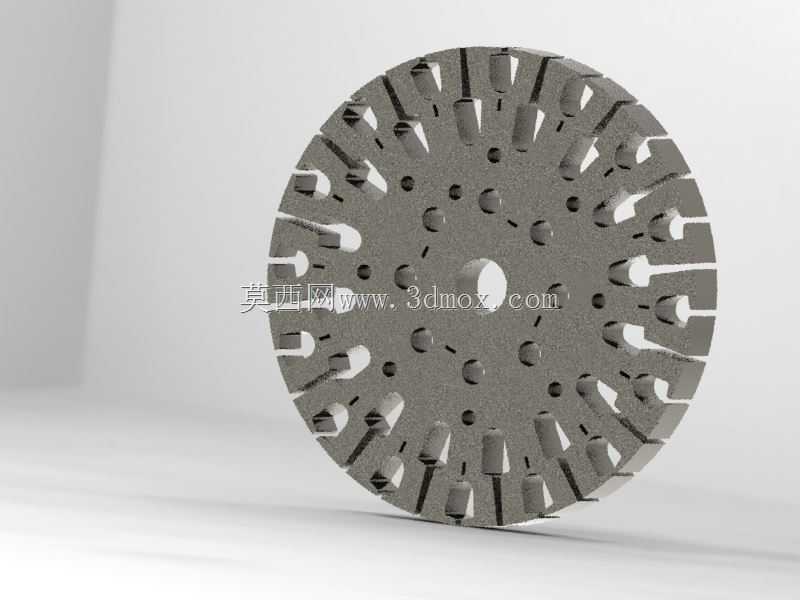

　　从功能特性层面分析，该定子采用多槽分布式结构，沿圆周均匀排布的嵌线槽用于容纳主副绕组的漆包线，槽型设计为半闭口梨形槽，这种槽型一方面可以减小气隙磁阻的波动，降低齿谐波带来的附加损耗，另一方面能够在嵌线过程中减少漆包线的绝缘层刮损风险，适配手工嵌线或者半自动嵌线设备的加工工艺。冲片上分布的多组小圆孔分为两类，靠近内孔的一圈小孔为叠压定位孔，在铁芯叠铆工序中配合定位销保证每片冲片的槽口对齐度，叠压后槽壁的直线度偏差控制在0.05mm以内，避免后续嵌线出现卡线问题；靠近外圆的小孔为通风散热孔，吊扇电机为全封闭结构，运行时绕组产生的热量一部分通过端盖向外传导，另一部分通过这些通风孔形成的轴向风道，借助转子旋转带动的内部空气循环带走热量，避免绕组长期处于高温工况下加速绝缘老化。

　　设计思路上，该定子的磁路计算完全匹配吊扇低转速、大扭矩的输出特性，齿部与轭部的磁密取值控制在1.2T-1.4T的合理区间，既不会因为磁密过高导致空载电流增大、功率因数降低，也不会因为磁密过低造成硅钢片材料浪费。冲片的槽口宽度设计为1.5mm，既能够满足漆包线顺利嵌入的工艺要求，又可以有效削弱齿槽转矩，降低吊扇低速运行时的抖动感。内孔为轴承安装位，与含油轴承的配合公差选取H7/js6过渡配合，保证轴承安装后不会出现跑内圈的问题，同时也方便维修时的轴承拆卸更换；外圆与电机机壳的配合采用H8/h7间隙配合，装配时可以顺利压入机壳，同时保证铁芯与机壳的同轴度，避免气隙不均引发的单边磁拉力问题。

　　从安装边界尺寸来看，该定子的叠厚根据吊扇的功率等级匹配，常规适配56寸吊扇的定子叠厚为20mm，外圆直径120mm，内孔直径8mm，槽数为36槽，绕组跨距为1-6、2-5的双层叠绕结构，能够保证电机输出扭矩平稳，启动时在187V低压工况下也能顺利启动，不会出现启动死点。相邻槽之间的齿部宽度均匀，误差不超过0.02mm，保证每极磁通量的一致性，减少运行时的电磁振动。冲片采用0.5mm厚的冷轧无取向硅钢片冲压而成，片间涂覆绝缘涂层，叠压后铁芯的叠压系数不低于0.95，有效降低铁耗。在实际装配过程中，定子铁芯压入机壳后需要经过真空浸漆处理，将绕组与铁芯粘接为整体，进一步提升结构刚性，同时增强防潮、绝缘性能，适配南方潮湿地区的使用环境，避免长期使用出现绕组受潮短路的问题。另外，定子的槽楔采用环氧玻璃布板材质，打入槽口后能够牢牢固定绕组，避免吊扇长期运行过程中绕组受振动出现松动、位移，摩擦槽壁造成绝缘破损。
